Étape 6 Repérer les
deux vis qui
sont fournies
avec
l’IntelliBase,
et fixer
l’IntelliBase
à la plaque
adaptatrice et
au moniteur
comme illustré
à la Figure 3E.
Passer à la page 28 pour raccorder le moniteur MultiSync avec IntelliBase
Audio à votre système.
25
Noms des modèles de moniteurs MultiSync
MultiSync XE21, XP21, E1100, E1100+, P1150 et P1250+
Étape 1 Le moniteur étant
débranché du système
et de la prise de courant,
renverser soigneusement
le moniteur sur une
table solide de
manière à ce que
la base soit dirigée
vers le haut
comme illustré
à la Figure 1.

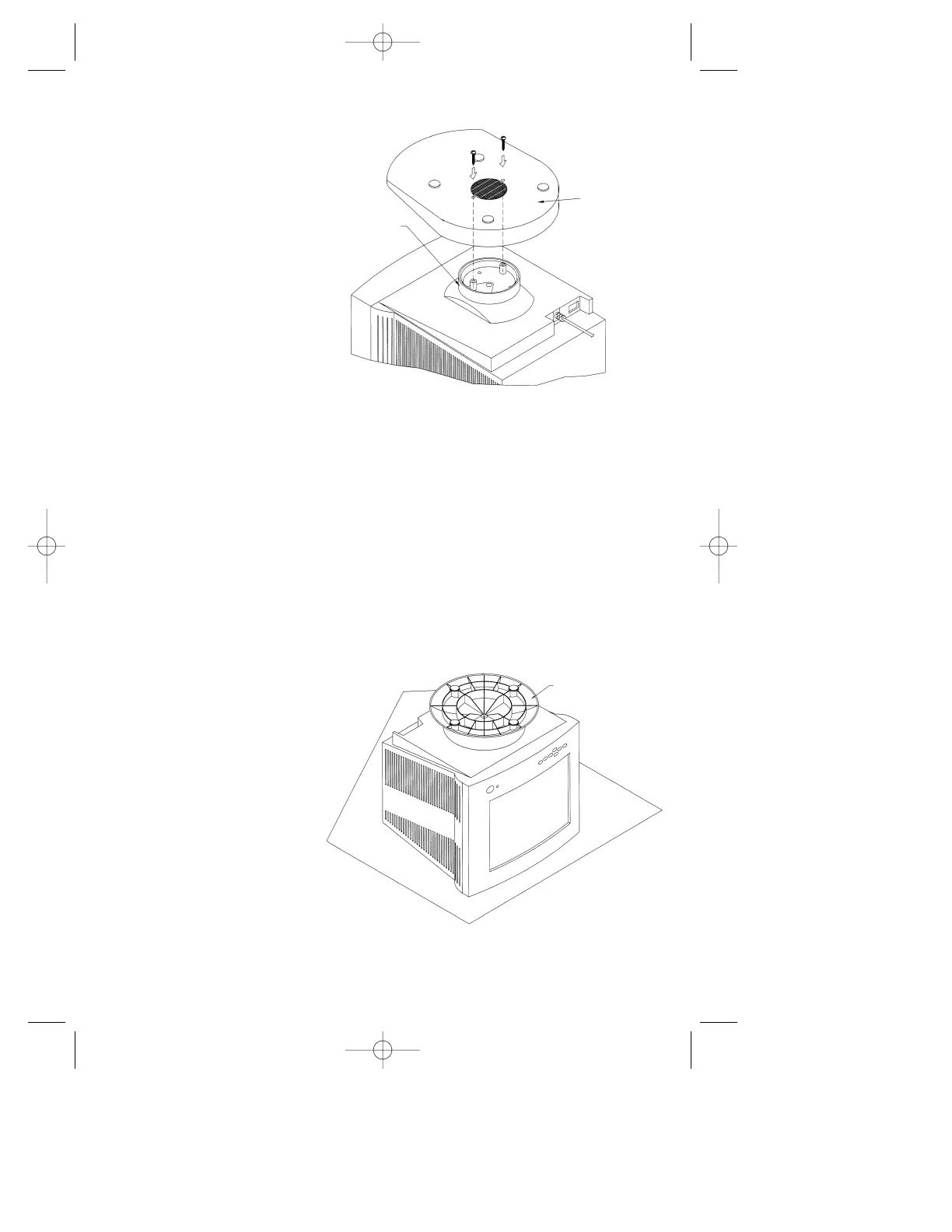

Figure 1
MONITEUR EN POSITION
POUR RETIRER LA BASE ET FIXER
L’INTELLIBASE
BASE
Figure 3E
INTELLIBASE
(VUE DEPUIS
LE BAS)
FAIRE TOURNER LA
PLAQUE ADAPTATRICE
JUSQU’À CE QU’ELLE
SOIT ALIGNÉE À
TRAVERS LES TROUS
DE LA BASE.
