26

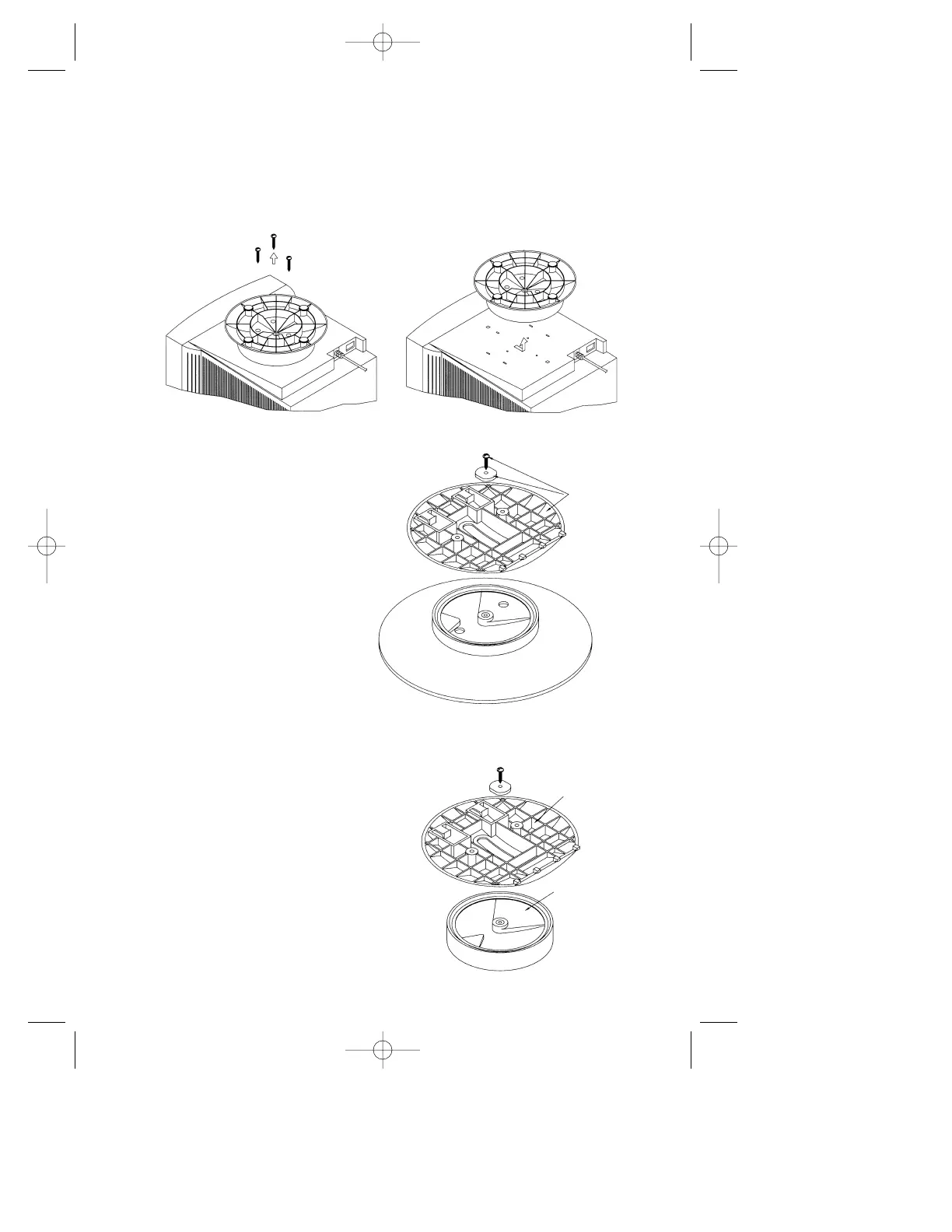

Étape 2 À l’aide d’un tournevis à empreinte cruciforme, retirer les trois
vis retenant la base d’origine au moniteur. Retirer la base en la faisant
glisser et en la soulevant comme illustré à la Figure 4A. Conserver ces vis
pour utilisation à l’étape 5. Conserver la base d’origine en vue d’une
éventuelle utilisation future.
Figure 4A
Étape 3 À l’aide d’un
tournevis à
empreinte cruciforme,
retirer la vis retenant les
deux moitiés de base
ensemble comme illustré
à la Figure 4B.
Conserver la vis et la
rondelle en nylon noir
pour utilisation à
l’étape suivante.
Figure 4B
MONTAGE D’ORIGINE
CONSERVER
CES PIÈCES
POUR
UTILISATION
DANS LE
NOUVEAU
MONTAGE.
Étape 4 Repérer la plaque
adaptatrice « B »
fournie avec
l’IntelliBase, et la
fixer à l’axe à l’aide
de la vis et de la rondelle
en nylon noir qui ont été
déposées à l’étape 3, comme
illustré à la Figure 4C.
BASE
PLAQUE
ADAPTATRICE (B)
NOUVEAU MONTAGE
Figure 4C
