Русский-6

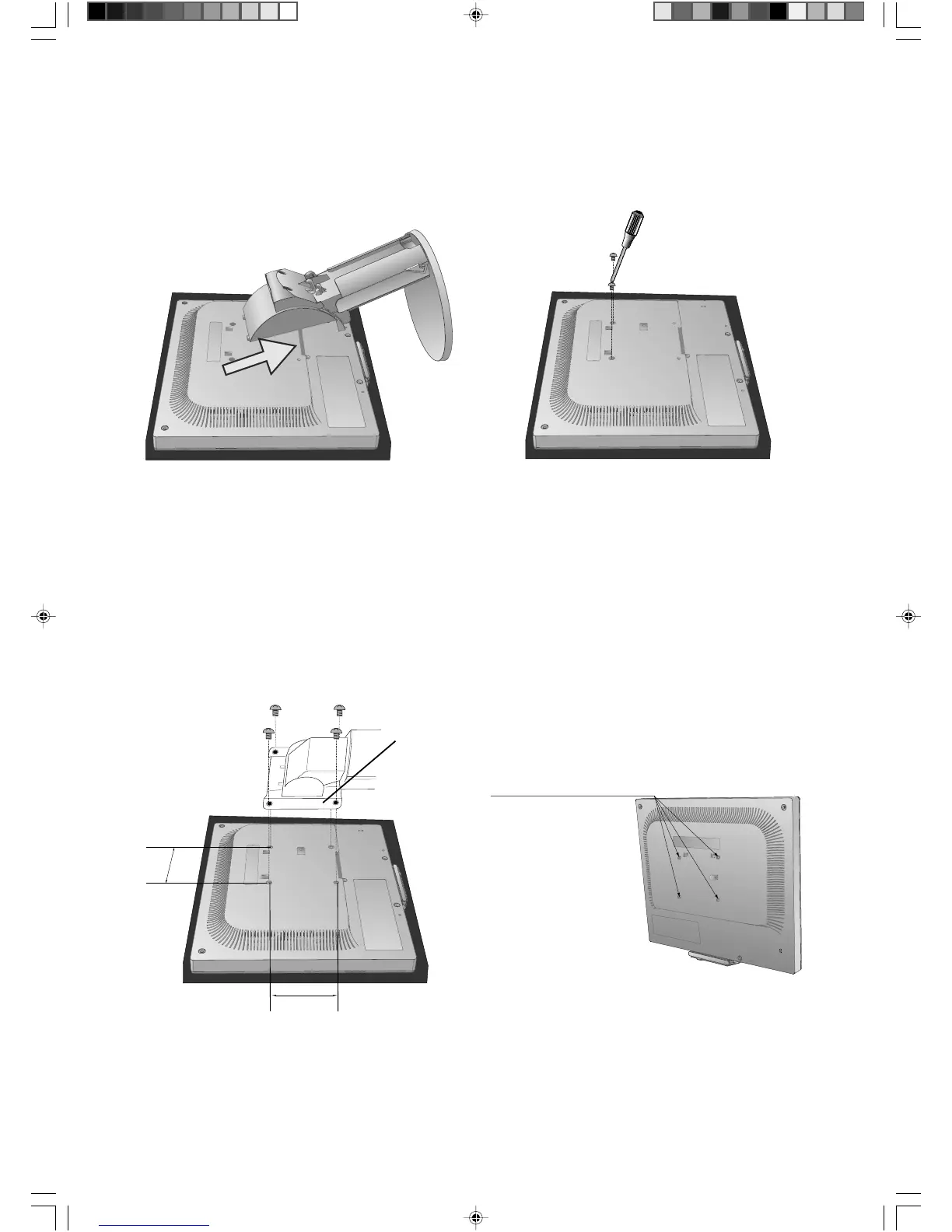

Рисунок S.3
Рисунок S.4
5. Поднимите подставку, чтобы она вышла из верхних пазов, и снимите ее (Рисунок S.3).
6. Отверните 2 винта в верхней части монитора (Рисунок S.4) Теперь монитор готов к установке в другом
положении.
7. Подключите кабели к разъемам на задней панели монитора.
8. Чтобы снова установить подставку, повторите всю процедуру в обратном порядке.
ПРИМЕЧАНИЕ. Другие используемые подставки или кронштейны должны соответствовать стандарту VESA.
Соблюдайте осторожность при снятии подставки.
Установка на подвижный кронштейн
Данный ЖК-монитор может быть установлен на подвижный кронштейн. Чтобы установить монитор на кронштейн:
1. Чтобы снять подставку, выполните действия, описанные в разделе “Отсоединение подставки монитора перед
установкой”.
2. Прикрепите кронштейн к монитору с помощью 4 винтов, которые остались после снятия подставки (Рисунок F.1).
ПРИМЕЧАНИЕ. ЖК-монитор следует использовать только с предназначенным для него кронштейном (например,
стандарта GS). В целях соблюдения правил безопасности монитор следует устанавливать на
кронштейне, обеспечивающем необходимую устойчивость с учетом веса монитора.
То лщина кронштейна (рычага)
2,0-3,2 мм
4 винта (4М)
(макс. глубина: 8,5 мм)
Вес монитора в сборке: 4,3 кг (максимум)
100 мм
100 мм
Рисунок F.1
