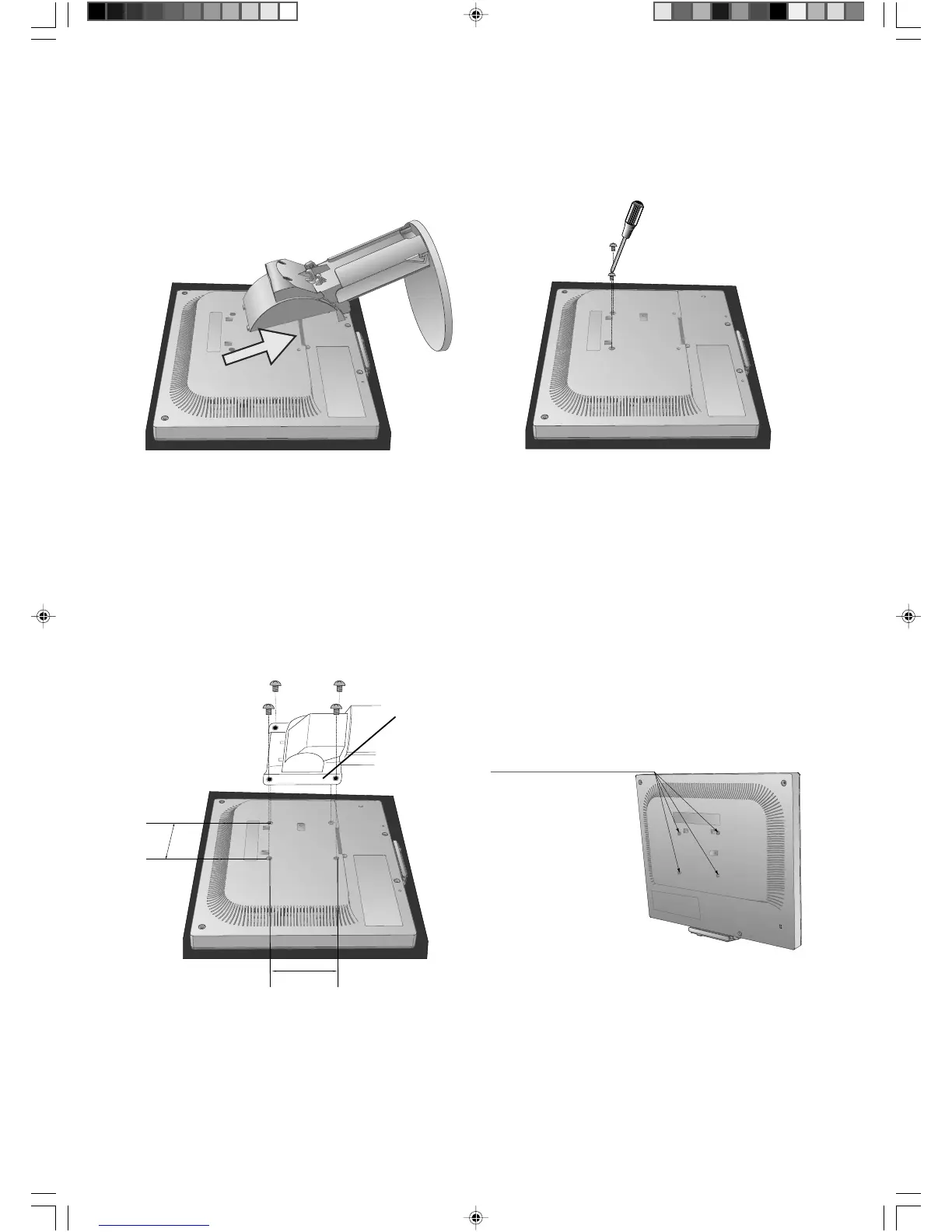

Figura S.3
Figura S.4
5. Sollevare il supporto per sganciare i ganci superiori e rimuovere il supporto (figura S.3).
6. Rimuovere le 2 viti sulla parte superiore del monitor (figura S.4). Il monitor, ora, è pronto per un diverso montaggio.
7. Collegare i cavi al retro del monitor.
8. Invertire questo processo a riattacare il supporto.
NOTA: Utilizzare esclusivamente un metodo di montaggio alternativo compatibile VESA.
Maneggiare con cura quando si rimuove il supporto.
Installazione del braccio flessibile
Il monitor LCD è progettato per essere utilizzato con il braccio flessibile. Per montare il monitor ad un braccio flessibile:
1. Per rimuovere il supporto seguire le istruzioni su come “Rimuovere il supporto del monitor per il montaggio”.
2. Utilizzare le 4 viti dopo aver smontato il supporto e attaccare il braccio al monitor (figura F.1).
NOTA: Il monitor LCD deve essere utilizzato esclusivamente con un braccio di tipo approvato (per es. marchio GS).
Secondo le norme di sicurezza, il monitor deve essere montato ad un braccio in grado di garantire la stabilità
necessaria in base al peso del monitor.
Spessore della staffa (braccio)
2.0~3.2 mm
4 Viti (4 M.)
(profondità max: 8.5mm)
Peso del gruppo LCD: 4.3kg (MAX)
100 mm
100 mm
Figura F.1
