36

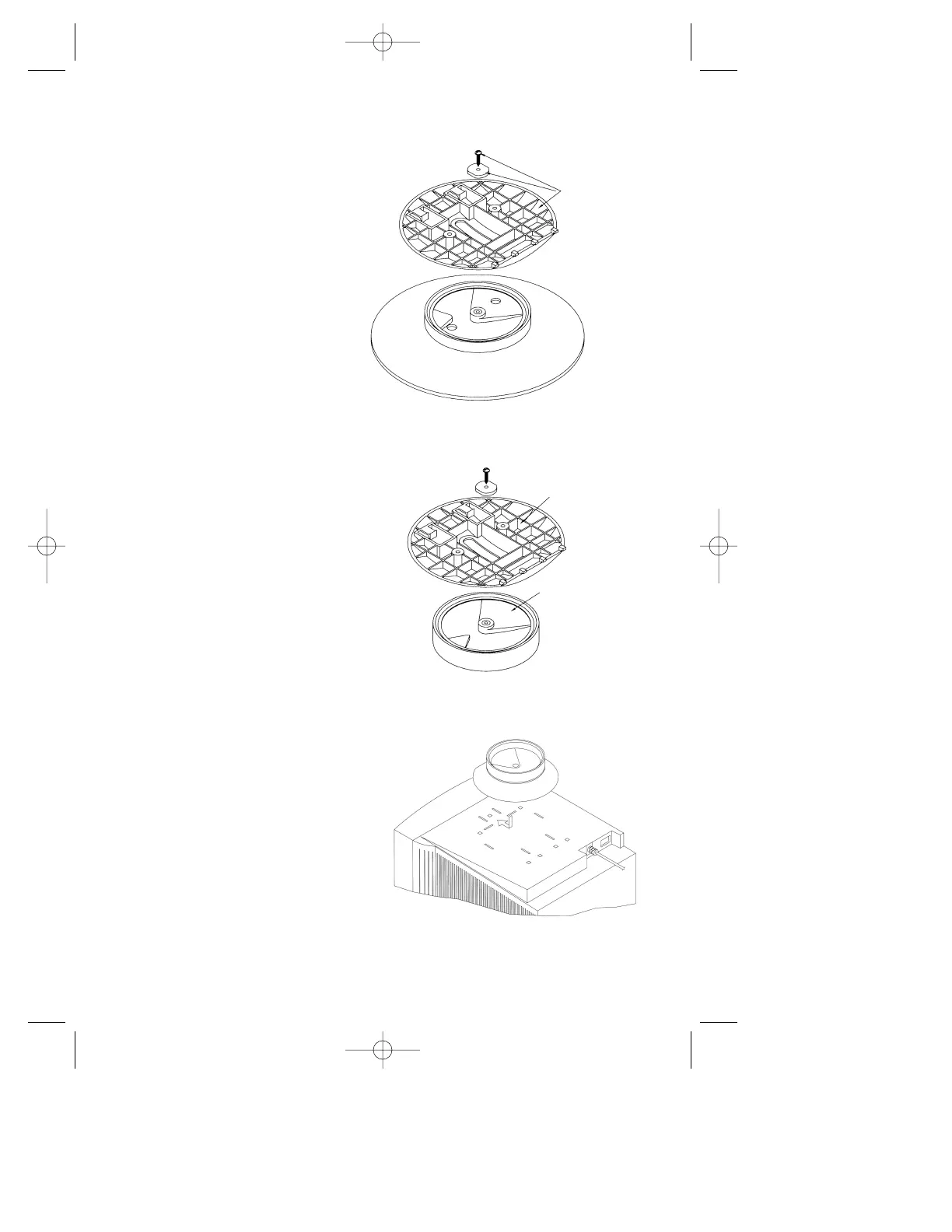

Étape 3 À l’aide d’un
tournevis à empreinte
cruciforme, retirer la
vis retenant les deux
moitiés de base
ensemble comme
illustré à la Figure 3B.
Conserver la vis et la
rondelle en nylon noir
pour utilisation à
l’étape suivante.
Figure 3B
MONTAGE D’ORIGINE
CONSERVER
CES PIÈCES
POUR
UTILISATION
DANS LE
NOUVEAU
MONTAGE
Étape 4 Repérer la plaque
adaptatrice « B » fournie
avec l’IntelliBase
mc
, et la
fixer à l’axe à l’aide de
la vis et de la rondelle en
nylon noir qui ont été
déposées à l’étape 2,
comme illustré
à la Figure 3C.
BASE
PLAQUE
ADAPTATRICE (B)
NOUVEAU MONTAGE
Figure 3C
Étape 5 Une fois la plaque adaptatrice fixée
à la base, enclencher l’ensemble
de base au moniteur. À cette
fin, positionner toutes les
pattes de blocage sur la
base de manière à les
assortir aux trous du
moniteur. Faire glisser
l’ensemble de base en
place comme illustré à la Figure 3D.
Figure 3D
203 Eng Fr Cndn manual 12/21/98 11:21 AM Page 40
