Étape 2 Brancher une extrémité du câble USB fourni à la prise d'entrée USB
située à l'arrière de l'IntelliBase
mc
(Détail B) et l'autre extrémité à la
prise de sortie USB de votre système informatique (Détail A) comme
illustré à la Figure 6.

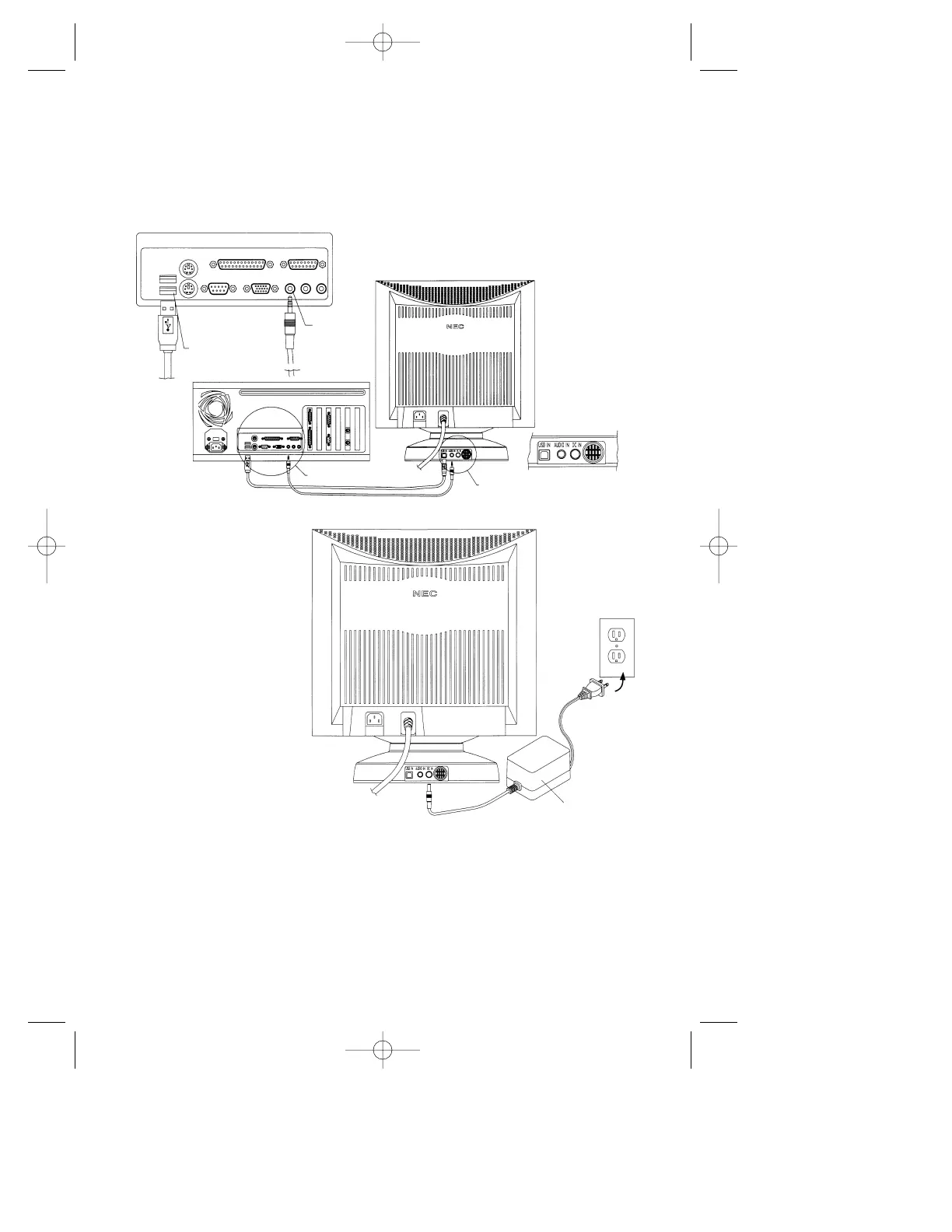

Figure 6 - VUE ARRIÈRE
Étape 3 Brancher une
extrémité de
l'adaptateur c.a.
fourni à la prise
d'entrée c.c.
située à l'arrière
de l'IntelliBase,
et l'autre
extrémité dans
n'importe quelle
prise de courant
110-120 V c.a. comme
illustré à la Figure 7.
REMARQUE : La DEL verte de tension à l'avant de l'IntelliBase doit
être allumée après cette étape.
Étape 4 Rebrancher le moniteur MultiSync
®
à votre système informatique comme
illustré dans le manuel d'instructions du moniteur.
Figure 7
CONNECTEUR
USB SÉRIE B
SORTIE
DE LIGNE
AUDIO
VOIR DÉTAIL A
DÉTAIL A
DÉTAIL B
VOIR
DÉTAIL B
ADAPTATEUR
C.A.
