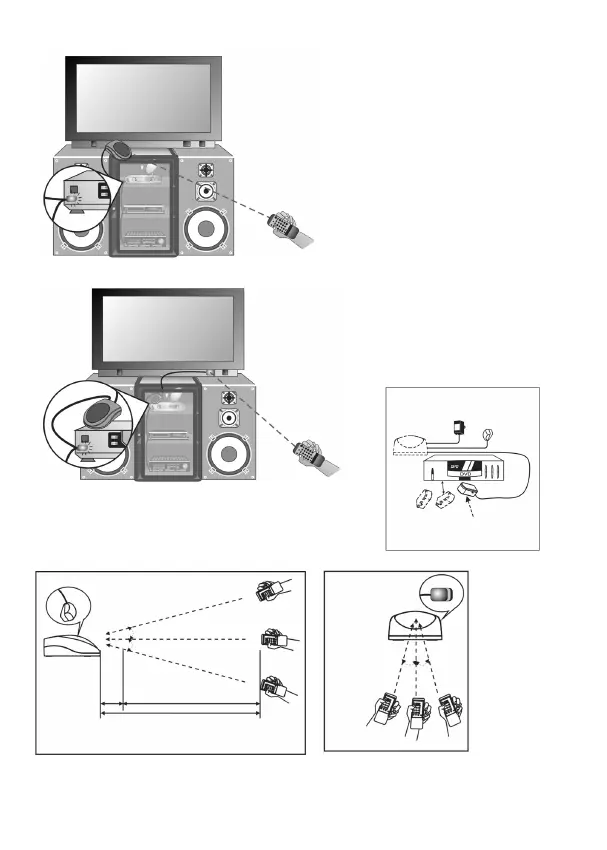

Bruk 1:
1. KobleIRforsterkerkabeltildeninfrarøde
mottakerensomvistpåbildet.
2. PlasserIR-øynenenøyaktigforan
IR-sensorenepåutstyret.
3. Kobletilstrømforsyningen.
Bruk 2:
1. KobleIRforsterkerkabelogIR
mottakssensor til den infrarøde
mottakerensomvistpåbildet.
2. PlasserIR-øynenenøyaktigforan
IR-sensorenepåutstyret.
3. Kobletilstrømforsyningen.
Bruk:
15°
15° 15°
15°
0,3m 5,7m
6m
