NEKTRA 3291027 - Liste des Pièces Fournies; Schéma de Câblage

2
 Table des matières
Liste des pièces fournies, description et schéma de câblage ................. 2
Caractéristiques et dimensions ...................................................... 3
Consignes de sécurité et mises en garde ....................................... 3-4
Pré-installation ......................................................................... 4
Installation I (sur solive) ................................................................ 5
Installation II (construction existante) .............................................. 5
Entretien et garantie limitée .......................................................... 6

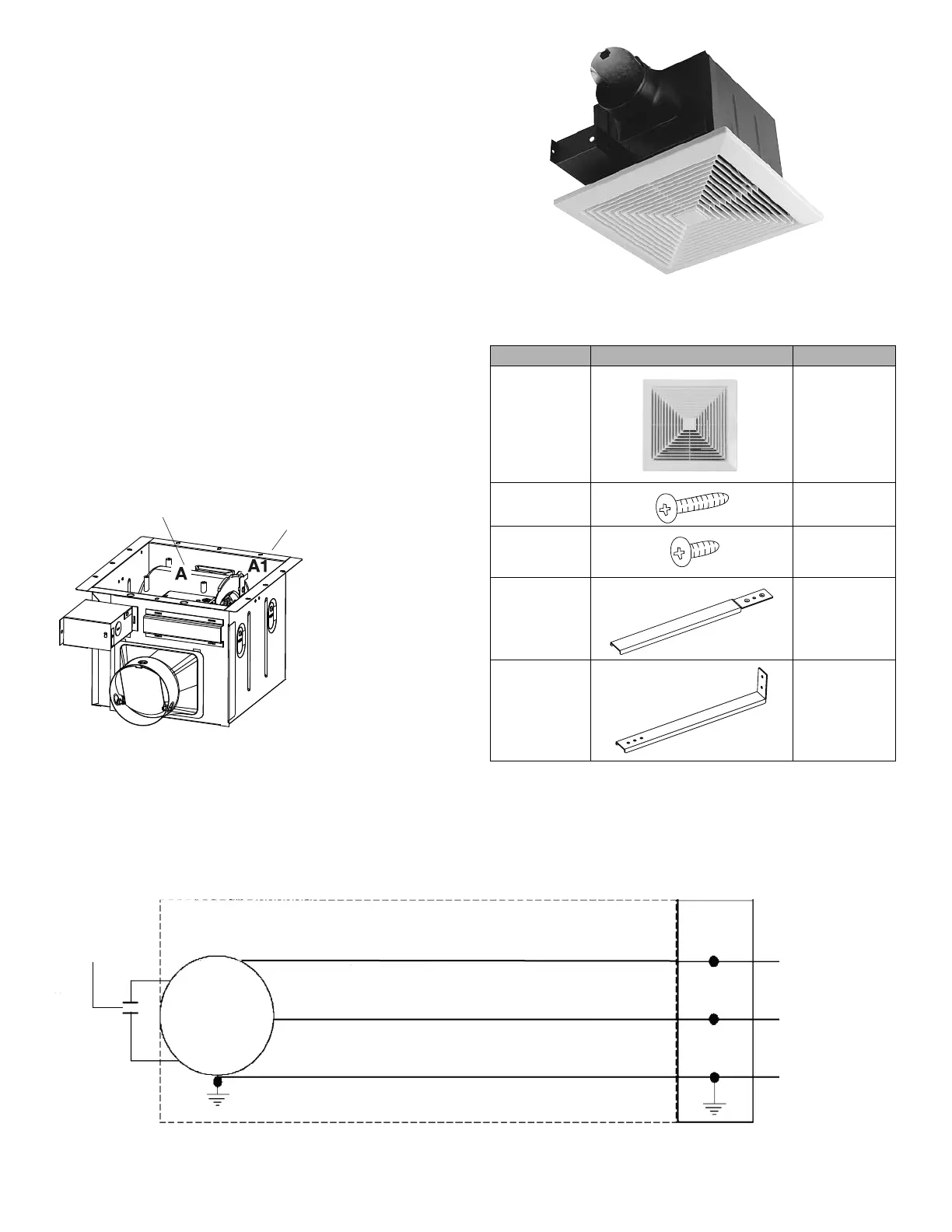

 Liste des pièces fournies
Nom de la pièce Aspect Quantité
Grille
1
Longue vis
8
Courte vis
4
Support I
2
Support II
2
Ventilateur de salle de bains
 VEUILLEZ LIRE LES INSTRUCTIONS QUI SUIVENT
ET CONSERVER CE GUIDE
Veuillez lire attentivement les instructions avant d’installer
ce ventilateur, de le faire fonctionner ou de l’entretenir. En ne vous
conformant pas à ces instructions, des blessures ou des dommages
matériels pourraient survenir. Veuillez conserver ce guide pour
le consulter ultérieurement.
Retirez délicatement le produit de l’emballage. Consultez la liste
des pièces fournies pour vous assurer qu’il ne manque rien.
 Description
Ce ventilateur est muni d’un moteur silencieux. Il est très efficace et conçu pour durer. Il est pourvu d’un coupe-circuit thermique pour plus de sûreté.
La grille qui couvre le moteur est fixée au moyen d’une pince à ressort.
 Schéma de câblage
Le logement du ventilateur : A-1
La roue du ventilateur : A
Combinez d’abord A-1 et A, puis
installez au plafond.
A : roue du ventilateur
A1 : boîtier du ventilateur
120 V ca 60 Hz
Boîte
de jonction
Borne du commutateur
automatique
Fil noir
vers le commutateur
vers le neutre
vers la mise à la terre
Fil blanc
Fil vert
Moteur
Boîtier du ventilateur
Condensateur
prolongeant
la durée de vie
utile du moteur
