Nexa CMR-101 User Manual

CMR-101
DIMMERBOKS
TEKNISKE SPESIFIKASJONER
Declaration of conformity / Samsvarserklæring er tilgjengelig på www.nexa.se
CMR-101
Strømkilde 220–240 V~50 Hz
Maks. belastning 20-200 W (resistiv last), 3-24 W (LED)
Frekvens System Nexa (433,92 MHz)
Rekkevidde opptil 30 m
Minneplasser 6 stk
IP-klassisering IP20 innendørs bruk
Mål 52 x 52 x 28 mm
Dimmermottaker for fast installasjon med justerbar laveste lysstyrke.
For dimbare 230 V LED-lamper (3-24 W), 230 V pærer og halogen
(20-200 W). Mottakeren må ha både fase og jording.
SIKKERHET
Les gjennom hele instruksjonen først. Kontakt fagperson ved behov.
Nexa kan ikke holdes ansvarlig hvis produktet brukes til noe annet
enn det er beregnet på eller hvis instruksjonene ikke følges. Du
må aldri koble til lamper eller utstyr som overskrider mottakerens
maksimalt angitte belastning. Det kan føre til feil, kortslutning
eller brann. Ikke gjør forsøk på å reparere produktet. Produktet
inneholder ingen reparerbare deler.
INSTALLASJON
Kontroller at ledningene er spenningsfrie ved å slå av strømmen
i fordelingsboksen.
Koble fase til L og nulleder til N, lasten kobles inn til ~ og N, se
også innkoblingsskjemaet.
REGISTRERING
1. Spenningssett CMR-101
2. Trykk på registreringsknappen. LED-indikatoren begynner å blinke.
3. Trykk på "PÅ"-knappen for valgt kanal på en System Nexa-
sender innen 12 sekunder.
BEKREFTELSE REGISTRERING
LED-indikatoren begynner å lyse med et fast lys, hvis du har en
lampe tilkoblet mottakeren blinker den to ganger.
SLETTING AV MINNEPLASS
1. Trykk på registreringsknappen. LED-indikatoren begynner å blinke.
2. Trykk på "AV"-knappen for valgt kanal på en System Nexa-
sender innen 12 sekunder.
BEKREFTELSE AV SLETTING
LED-indikatoren begynner å lyse med et fast lys, hvis du har en
lampe tilkoblet mottakeren blinker den to ganger.
SLETTE ALLE MINNEPLASSER.
1. Hold inne registreringsknappen i 6 sekunder. LED-indikatoren
begynner å blinke raskt.
2. Slipp registreringsknappen, og trykk deretter kort på den igjen.
BEKREFTELSE AV SLETTING AV ALLE MINNEPLASSER
LED-indikatoren begynner å lyse med et fast lys, hvis du har en
lampe tilkoblet mottakeren blinker den to ganger.
NORSK
MINNE
CMR-101 har 6 minneplasser, noe som innebærer at den kan styre
av opptil 6 ulike sendere samtidig.
DIMMERINNSTILLINGER
Still inn CMR-101 i henhold til det nedenfor avhengig av hvilken last
som er tilkoblet, samt hvilket laveste dimmernivå som ønskes, 1 =
lavest mulige dimmernivå.
Hvis den tilkoblede lampen begynner å flimre eller stenges helt av,
gå opp et trinn på innstillingen for laveste dimmernivå.
STYRING
Mottakeren kan styres på flere måter.
1. Med registrert System Nexa-fjernkontroll
2. Med andre registrerte System Nexa-sendere
3. Med Nexa Bridge
ØVRIG INFORMASJON
Rekkevidde innendørs: opptil 30 m (optimale forhold).
Rekkevidden avhenger i betydelig grad av lokale forhold, som
hvorvidt det finnes metall i nærheten. Det tynne metallbelegget i
energiglass med lav emissivitet har for eksempel en negativ virkning
på radiosignalenes rekkevidde. Det kan finnes begrensninger for
bruk av enheten utenfor EU. Om aktuelt, bør du kontrollere at
enheten overholder lokale forskrifter.
Maks. belastning: Koble aldri til lamper eller utstyr som overskrider
mottakerens maksimale belastning. Dette kan føre til feil,
kortslutning eller brann.
Livreddende utstyr: Bruk aldri Nexa-produkter til livreddende utstyr
eller andre apparater der feil eller forstyrrelser kan ha livstruende følger.
Forstyrrelser: Alle trådløse enheter kan utsettes for forstyrrelser,
som kan påvirke både ytelsen og rekkevidden. Den minste
avstanden mellom to mottakere bør derfor være minst 50 cm.
Reparasjon: Ikke gjør forsøk på å reparere produktet. Produktet
inneholder ingen deler som kan repareres.
Vanntetthet: Produktet er ikke vanntett. Påse at det alltid holdes
tørt. Fuktighet gjør at elektronikken inni enheten ødelegges, og kan
føre til kortslutning, feil og fare for elektrisk støt.
Rengjøring: Rengjør produktet med en tørr klut. Bruk aldri
kjemikalier, løsemidler eller aggressive rengjøringsmidler.
Miljø: Produktet skal ikke utsettes for sterk varme eller kulde, ettersom
dette kan skade eller forkorte de elektroniske kretsenes levetid.
Registreringsknapp
DimmerinnstillingLED-indikator

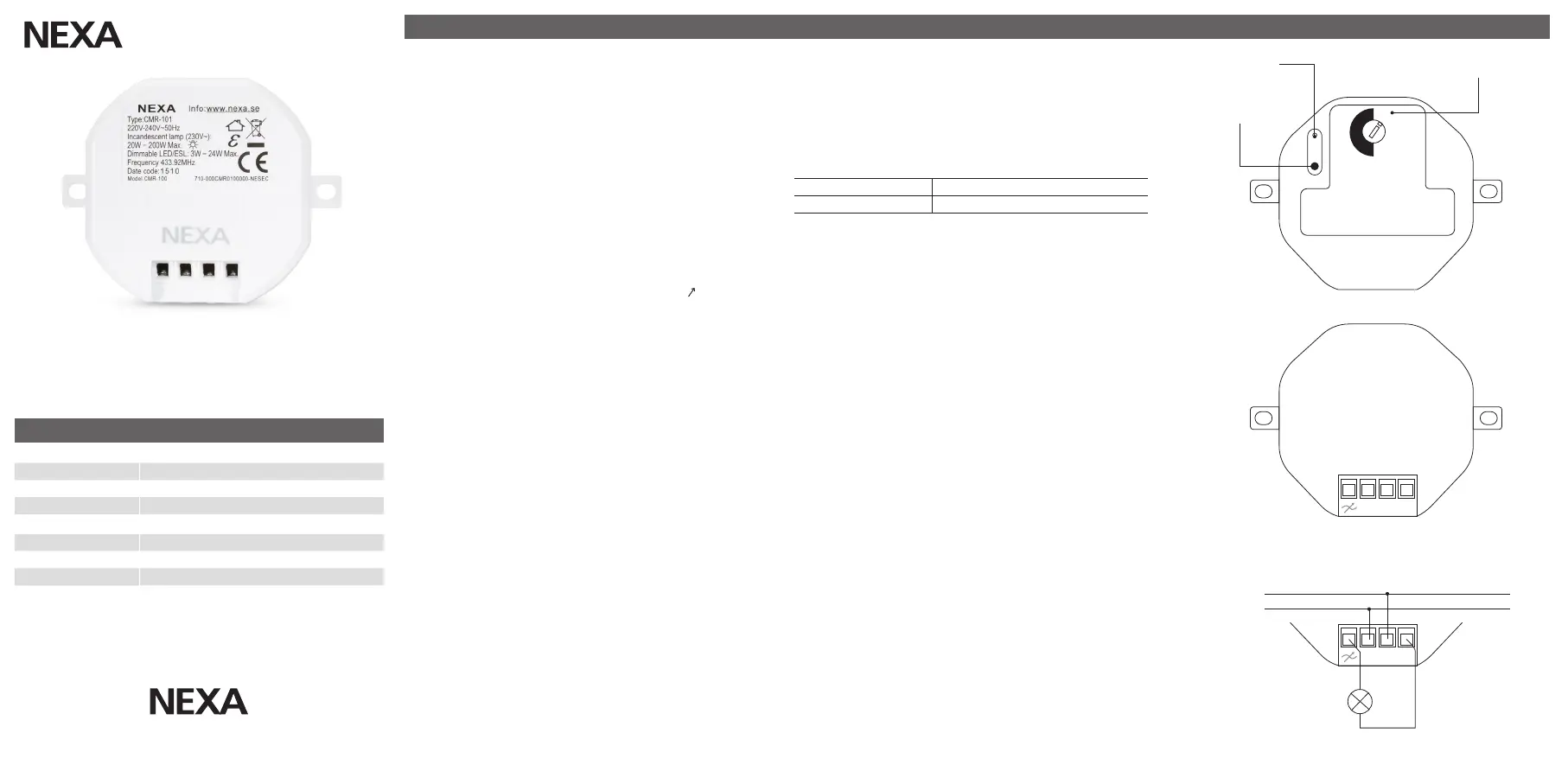

KOBLINGSSKJEMA
NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN
info@nexa.se | www.nexa.se
Halogen, glødelampe, LED 1-4 med hvit bakgrunn
Lavenergilamper 1-4 med svart bakgrunn
NN
L
NEXA
NN
L
1
4
4
3
3
2
1
2
N
L

Nexa CMR-101 Specifications

General

Type	Dimmer
Case design	-
Control type	Rotary
Product color	White
Operating frequency	433.92 MHz
Suitable for indoor use	Yes
AC input voltage	220 - 240 V
AC input frequency	50 Hz
Resistive load (max)	200 W
Resistive load (min)	20 W

Weight and Dimensions

Depth	28 mm
Height	52 mm
