5 – Español
ES

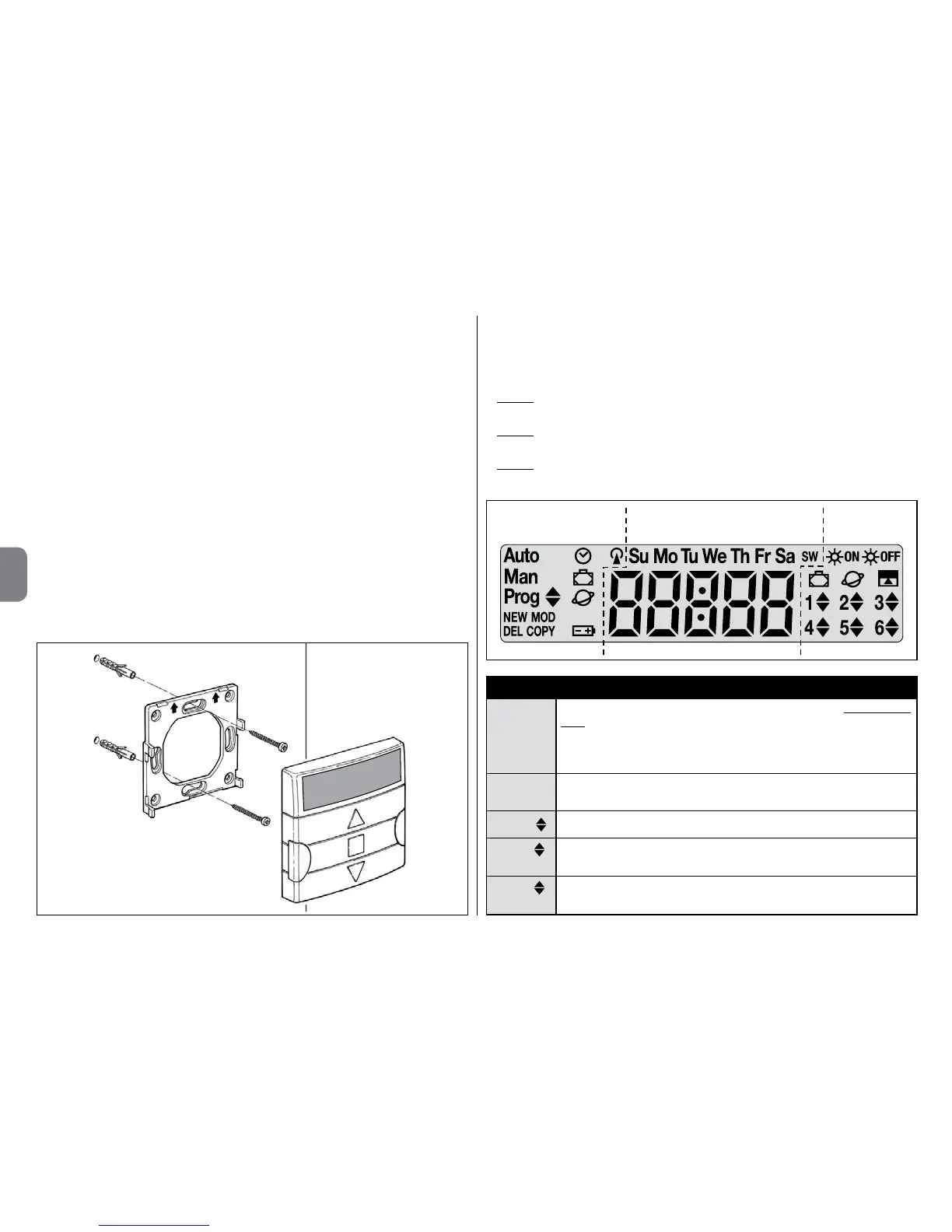

2.3 - Instalación del soporte del transmisor
• El soporte del transmisor se debe instalar sobre una pared vertical.
• El soporte del transmisor se debe instalar en un ambiente protegido. No instalarlo
en el exterior ni a la intemperie.
• El soporte del transmisor se debe instalar a 1,5m del suelo, para que sea posible
verlo desde arriba.
• Antes de fijar el soporte del transmisor de manera definitiva, poner provisoriamen-
te el transmisor en el punto donde se fijará el soporte, enviar mandos a todos los
automatismos y comprobar la recepción efectiva.
¡Atención! – El alcance de los transmisores y la capacidad de recepción de los
receptores pueden verse considerablemente influidos por otros dispositivos (por
ejemplo, alarmas, auriculares, etc.) en funcionamiento en la misma zona a la mis-
ma frecuencia. En estos casos, el fabricante no ofrece ninguna garantía respecto
del alcance real de sus dispositivos. Para limitar este riesgo hay que evitar colo-
car el transmisor cerca de estructuras metálicas o directamente en contacto con
ellas: podrían reducir el alcance. Además, las pilas descargadas pueden reducir el
alcance radio en un 20 - 30%.
• Después de verificar el funcionamiento correcto del transmisor, fijar el soporte de
manera definitiva con tornillos y tacos como se indica en la figura al lado.
3 - LAS INDICACIONES EN PANTALLA Y SU
SIGNIFICADO
La siguiente figura ilustra todas las indicaciones y los símbolos que pueden aparecer
en la pantalla del transmisor según la operación en curso.
• Área 1: símbolos que indican los modos de funcionamiento y los tipos de progra-
mación.
• Área 2: símbolos que indican el horario semanal, el valor de los parámetros bási-
cos y los mensajes de error.
• Área 3: símbolos que indican los canales de transmisión (llamados también “gru-
pos”) y las “funciones especiales” activadas en los eventos.
Área 1 Área 3Área 2
TABLA A - Lista de los símbolos del Área 1
Auto
• Si la indicación parpadea: se está visualizando la “pantalla prin-
cipal” (capítulo 4). Se recomienda iniciar todas las operaciones des-
de esta pantalla.
• Si la indicación está encendida de manera fija: el transmisor
está funcionando en modo “Automático” (capítulo 9 - B).
Man
Si la indicación está encendida de manera fija el modo “Automáti-
co” está desactivado (capítulo 9 - D).
Prog
Indican que hay un “evento” en programación (capítulo 7).
Prog
NEW
Indican que hay un “nuevo evento” en programación (procedi-
miento 6).
Prog
MOD
Indican que hay una “modificación de evento” en programación
(procedimiento 7).
