19
I
• Il trasmettitore TX della FT210 emette un raggio con un angolo di circa ±4° è quindi necessario un perfetto allineamento tra
TX ed RX che deve rimanere costante lungo tutta la corsa del cancello.

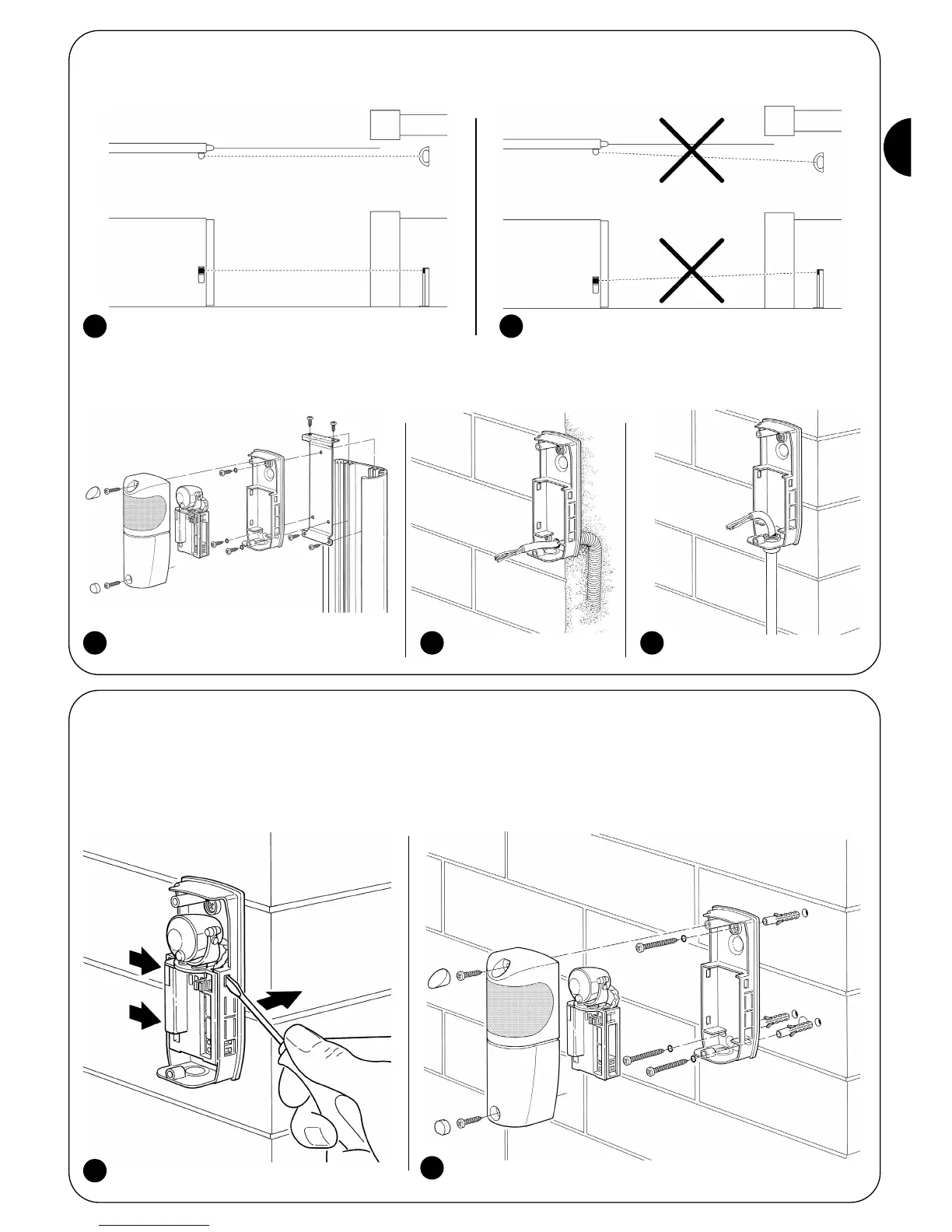

In figura 4 è riportato un montaggio corretto; in figura 5 sono riportati due esempi di montaggio errato.
• A seconda delle necessità, il ricevitore può essere installato su apposita colonnina MOCF con lo specifico accessorio FA2
(vedere figura 6) oppure fissato a muro; in questo caso l'ingresso del cavo può avvenire dal fondo (vedere figura 7) oppure
dal basso; in questo caso è necessario aggiungere un pressacavo di tipo “PG9” (vedere figura 8).
3.2) Fissaggio dei dispositivi
Eseguire l'installazione ed il fissaggio dei dispositivi secondo la seguente sequenza di operazioni:
1. Per facilitare le operazioni di fissaggio è possibile separare la scheda elettronica dal fondo facendo leva con un cacciavite
nei tre incastri come indicato in figura 9.
2. Effettuare il fissaggio del ricevitore come indicato in figura 10.
4 5
6 7 8
9
10
