79
PL
Każda pojedyncza część składowa automatyki wymaga specyficznej próby odbiorczej. Do wykonania prób odbiorczych “FT210”
należy wykonać następujące czynności: W przypadku 2 par urządzeń, jednego w części przedniej skrzydła a drugiego w części
tylnej skrzydła (patrz rysunek 3), sekwencja ma być powtórzona dla każdego urządzenia oddzielnie.
Uwaga: W niektórych punktach wymagane są próby przy bramie w ruchu; jako że automatyka w tej fazie MOŻE nie być
dostatecznie PEWNA należy zwrócić szczególną uwagę przy wykonywaniu tych prób.
1. Sprawdzić czy były rygorystycznie przestrzegane zalecenia zawarte w niniejszym podręczniku, a w szczególności w rozdziale 1
“Ostrzeżenia” i 3 „Instalacja”
2. Wysprzęglić i otworzyć całkowicie skrzydło bramy tak, aby ustawić TX jak najdalej od RX.
3. sprawdzić obecność przeszkód pomiędzy TX i RX.
4. Odłączyć zasilanie elektryczne odbiornika i wyjąć baterię nadajnika.
5. Odłączyć urządzenie ochronne od zacisków TX i omomierzem zmierzyć wartość oporu urządzenia, po czym sprawdzić czy
wartość zawiera się pomiędzy 7700Ω a 8700Ω (nominalne 8200Ω).
6. Przycisnąć, aby uaktywnić, listwę krawędziową i zmierzyć ponownie wartość oporu; sprawdzić czy wartość jest mniejsza od1000
16500Ω.
7. Ponownie podłączyć listwę do styków TX.
8. Podłączyć zasilanie do odbiornika i sprawdzić czy dioda L1 (Ir Level), L2 (Fototest Ko) i L3 (Sensitive Device Ko) świecą się;
sprawdzić czy dioda L4 (Sensitive Device Ok.) zgasła (patrz rysunek 30).
9. Usunąć mostek JP3 w TX w taki sposób, aby wciąż transmitował dane w sposobie SZYBKIM.
10. Jeśli odległość pomiędzy TX i RX jest większa od 7m sprawdzić czy mostek JP1 w TX jest założony (czyli zaprogramowany na
odległość do 15m).
11. W TX założyć baterię FTA1 lub FTA2 (patrz rysunki 33 lub 34).
12. W odbiorniku urządzenia RX sprawdzić, czy dioda L1 (Ir Level) miga; czy diody L2 (Fototest Ko) i L4 (Sensitive Device Ok) świecą
się i czy dioda L3 (Sensitive Device Ko) jest zgaszona.
13. Jeśli jest to konieczne, należy wyregulować ustawienie liniowe regulując soczewki w TX i w RX, tak, jak wskazano na rysunku
14. Kierować się sygnalizacją diody L1 (Ir Level): im mniejsza jest prędkość migania to lepsze jest ustawienie liniowe. Optymalne
wyregulowanie jest wówczas, kiedy dioda L1 błyska powoli czyli maksymalnie 3 mignięcia na sekundę.
14. Powtórzyć próbę umieszczając zabezpieczenia górne na TX i na RX. Należy zauważyć, że na zabezpieczeniu RX znajduje się
filtr tłumiący, który symuluje warunki klimatyczne, jakie można napotkać podczas użytkowania.
15. Przesunąć skrzydło bramy przez całą długość i
sprawdzić czy miganie diody L1 jak i ustawienie liniowe
są cały czas optymalne.
16. W celu dokonania oceny funkcjonowania FT210 w
części związanej z odczytem optycznym przeszkody
(typu D), a zwłaszcza potwierdzenia braku zakłóceń od
innych urządzeń, przesunąć walec o średnicy 50mm w
poprzek osi optycznej, najpierw w pobliżu TX, następnie
w pobliżu RX a potem w połowie odległości między nimi
(patrz rysunek 22) i sprawdzić, czy we wszystkich tych
przypadkach urządzenie zadziała przechodząc ze stanu
aktywnego do stanu alarmu (dioda L1 świeci się) i
odwrotnie.

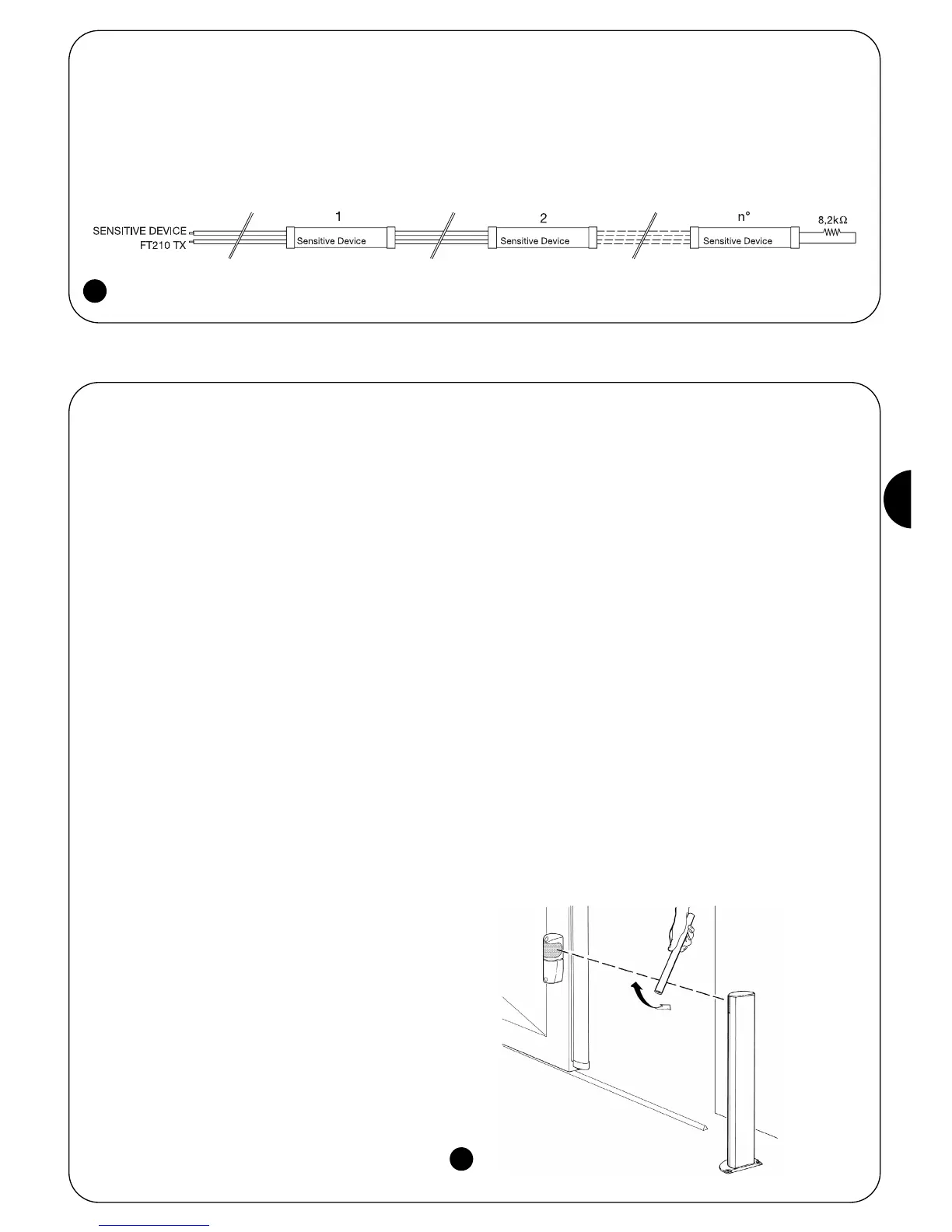

3.3.4) Podłączenie 2 lub więcej listew krawędziowych
Nadajnik urządzenia FT210 posiada tylko jedno wejście dla listwy krawędziowej, ale zaakceptuje dwa lub więcej urządzeń
ochronnych, które spełniają tą samą funkcję, muszą one być podłączenie w kaskadzie jeden za drugim tak, jak przedstawiono na
rysunku 21 z jednym tylko opornikiem 8,2kΩ na końcu.
Uwaga: Urządzenia ze stałym oporem mają być podłączone w kaskadzie ale nigdy szeregowo lub równolegle pomiędzy sobą!
4) Próby odbiorcze
21
22
