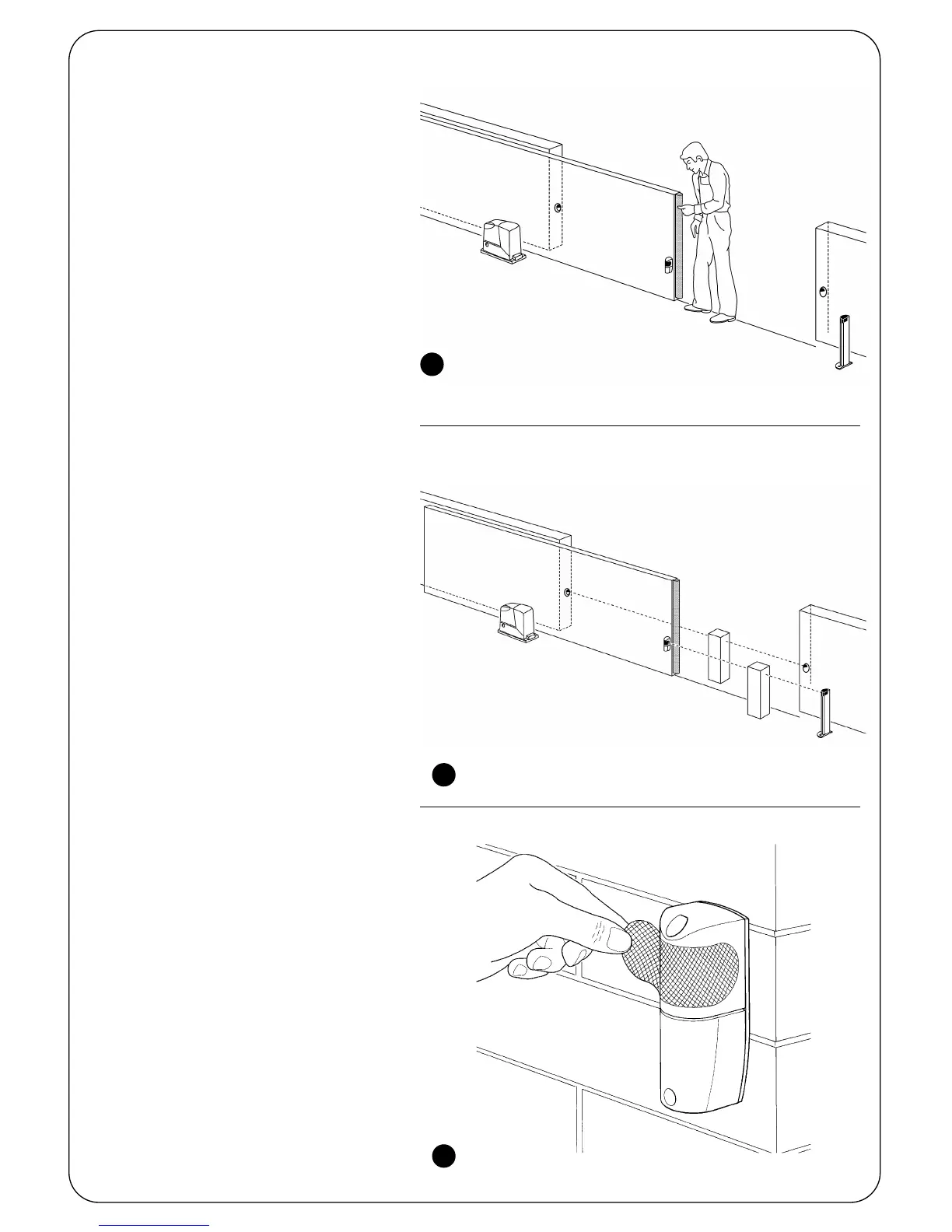

17. Aby sprawdzić FT210 w części związanej z
urządzeniem reagującym na nacisk PSPE, nacisnąć i
zwolnić listwę krawędziową tak, jak pokazano na
rysunku 23 i sprawdzić czy dioda L4 zgaśnie, a dioda
L3 zaświeci się i na odwrót.
18. Jeśli ten sposób programowania jest preferowany
założyć mostek JP3 w TX w taki sposób, aby po kilku
sekundach po zakończeniu ruchu transmisja przeszła
na sposób WOLNY.
19. W przypadku gdy czynność opisana w
poprzednim punkcie została wykonana należy
sprawdzić czy po określonym czasie (patrz JP2 w
tabeli 1) nadajnik przejdzie na tryb WOLNY. Transmisję
w trybie WOLNYM można rozpoznać obserwując
diodę L1, która mignie krótko cztery razy, następnie
będzie przerwa i następnie będzie powtarzała ten sam
cykl mignięć.
20. Zasprzęglić bramę z silnikiem i włączyć siłownik.
Sprawdzić czy na początku ruchu dioda L2 zgaśnie
wskazując, że test czujnika, który odczytuje wibracje
bramy w ruchu, zakończył się pomyślnie.
21. Wykonać bramą kilka manewrów i sprawdzić czy
otwieranie i zamykanie odbywa się prawidłowo i bez
samoczynnej zmiany kierunku ruchu.
22. Wykonać kolejne próby ruchu i podczas fazy
zamykania dokonać kontroli czujnika optycznego
według wskazówek w punkcie 15 i sprawdzić czy
spowoduje to właściwe zachowanie bramy, czyli na
przykład zmianę kierunku ruchu.
23. W czasie dalszych prób, podczas fazy zamykania
nacisnąć na listwę krawędziową tak, jak wskazano w
punkcie 16 i sprawdzić czy spowoduje to właściwe
zachowanie bramy, czyli na przykład zmianę kierunku
ruchu.
24. Kontrola zgodnie z normą EN 12445 dla FT210 w
części związanej z czujnikiem optycznym (typu D), ma
być wykonana poprzez zastosowanie równoległościanu
próbnego 700x300x200mm mającego 3 boki z jasną i
odbijającą powierzchnią oraz 3 boki z ciemną i matową
powierzchnią, jak przedstawiono na rysunku 24 i
według wymagań znajdujących się w rozdziale 7 wg.
normy EN 12445:2000 (lub załączniku A w
prEN12445:2005).
25. Kontrola zgodnie z normą EN 12445 dla FT210 w
części związanej z urządzeniem reagującym na nacisk
PSPE; jeżeli niebezpieczne sytuacje wywołane
ruchem bramy zostały zlikwidowane poprzez
zmniejszenie siły uderzenia (typu C), należy wykonać
pomiar siły właściwym przyrządem i we właściwych
punktach według tego co przewidziano w normie EN
12445.
26. Po sprawdzeniu wszystkich poprzednich
punktów, usunąć filtr tłumikowy z szybki odbiornika RX
tak, ja wskazano na rysunku 25.
27. Po zakończeniu prób odbiorczych należy pamiętać
o zamknięciu wszystkich obudów poszczególnych
urządzeń.
