3.3.1) Przykład podstawowych połączeń

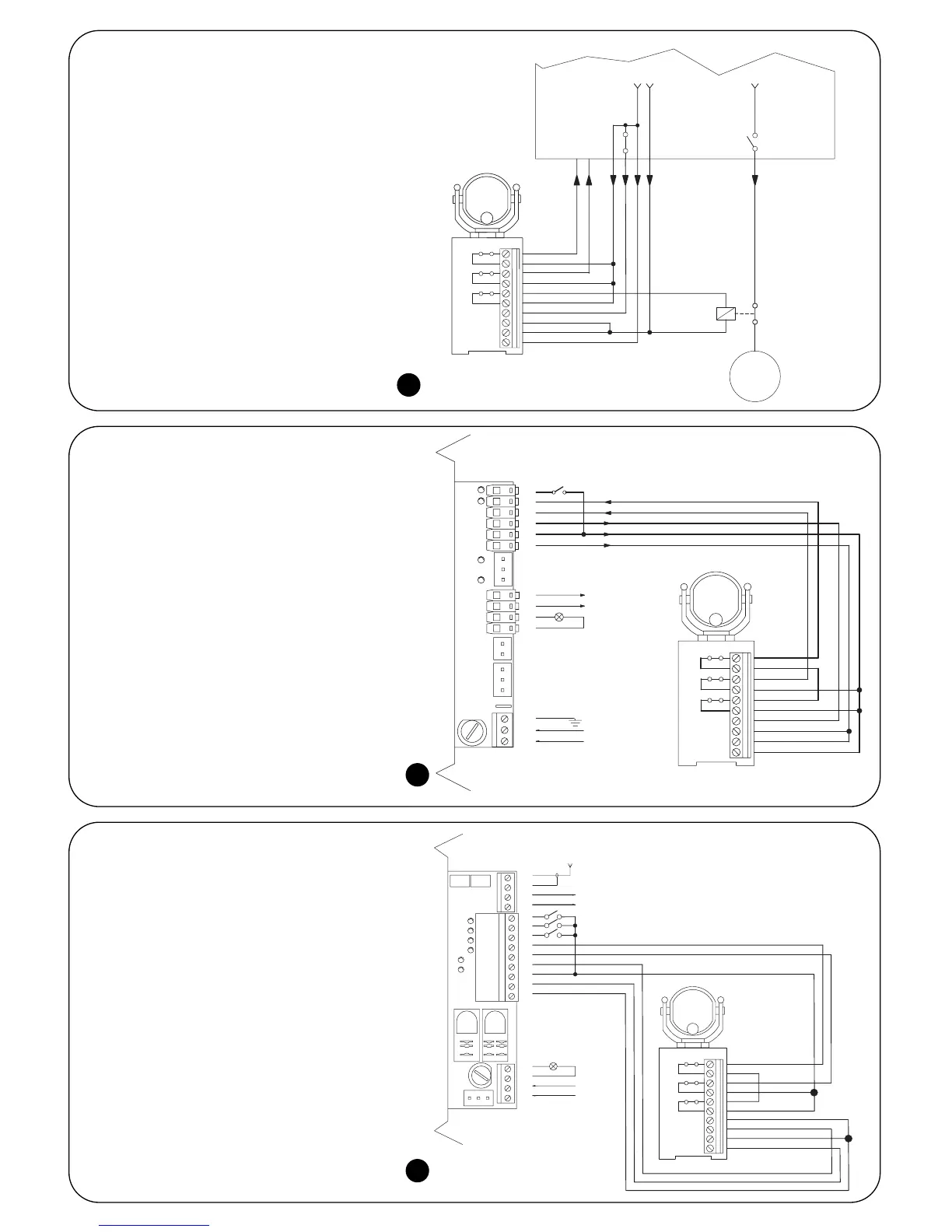

Na rysunku 18 pokazany jest przykład podłączenia
FT210 do typowej centrali z wejściami FOTO i
STOP, posiadającej wyjście dla Fototestu. W tej
konfiguracji ustawić mostki odbiornika RX w
następujący sposób
• JP1 założony
• JP2 włączony, jeśli uaktywnienie wejścia STOP
centrali powiduje zatrzymanie lub cofnięcie
ruchu (w tym przypadku przekaźnik
podłączony do STOP1 na rysunku 18 może
zostać usunięty, a kontakt STOP1 ma być
ustawiony szeregowo z FOTO o podłączony
do wejścia FOTO centrali tak, jak
przedstawiono na rys. 19 i 20).
wyłączony, jeśli uaktywnienie wejścia
STOP centrali powoduje zatrzymanie ruchu
3.3.2) Przykład połączenia do centrali z
funkcją “Fototestu”
Na rysunku 19 przedstawiony jest przykład
podłączenia FT210 do centrali siłownika ROBO -
model “RO300” z zastosowaniem funkcji Fototestu.
W tej konfiguracji ustawić mostki odbiornika RX w
następujący sposób:
• JP1 założony
• JP2 założony (centrala z cofnięciem ruchu po
uaktywnieniu wejścia STOP)
3.3.3) Przykład połączeń z centralą posiadającą
wyjście SCA
Na rysunku 20 przedstawiono przykład podłączeń
FT210 do centrali siłownika ROBO - model RO1000
z zastosowaniem wyjścia SCA.
W tej konfiguracji ustawić mostki odbiornika RX w
następujący sposób:
• JP1 założony
• JP2 włączony (centrala z cofnięciem ruchu po
uaktywnieniu wejścia STOP)
