5.1) Esempio di utilizzo di FT210 solo come rileva-
tore di presenza
E' possibile utilizzare FT210 come semplice rilevato-
re di presenza tipo D, senza quindi il collegamento al
bordo sensibile.

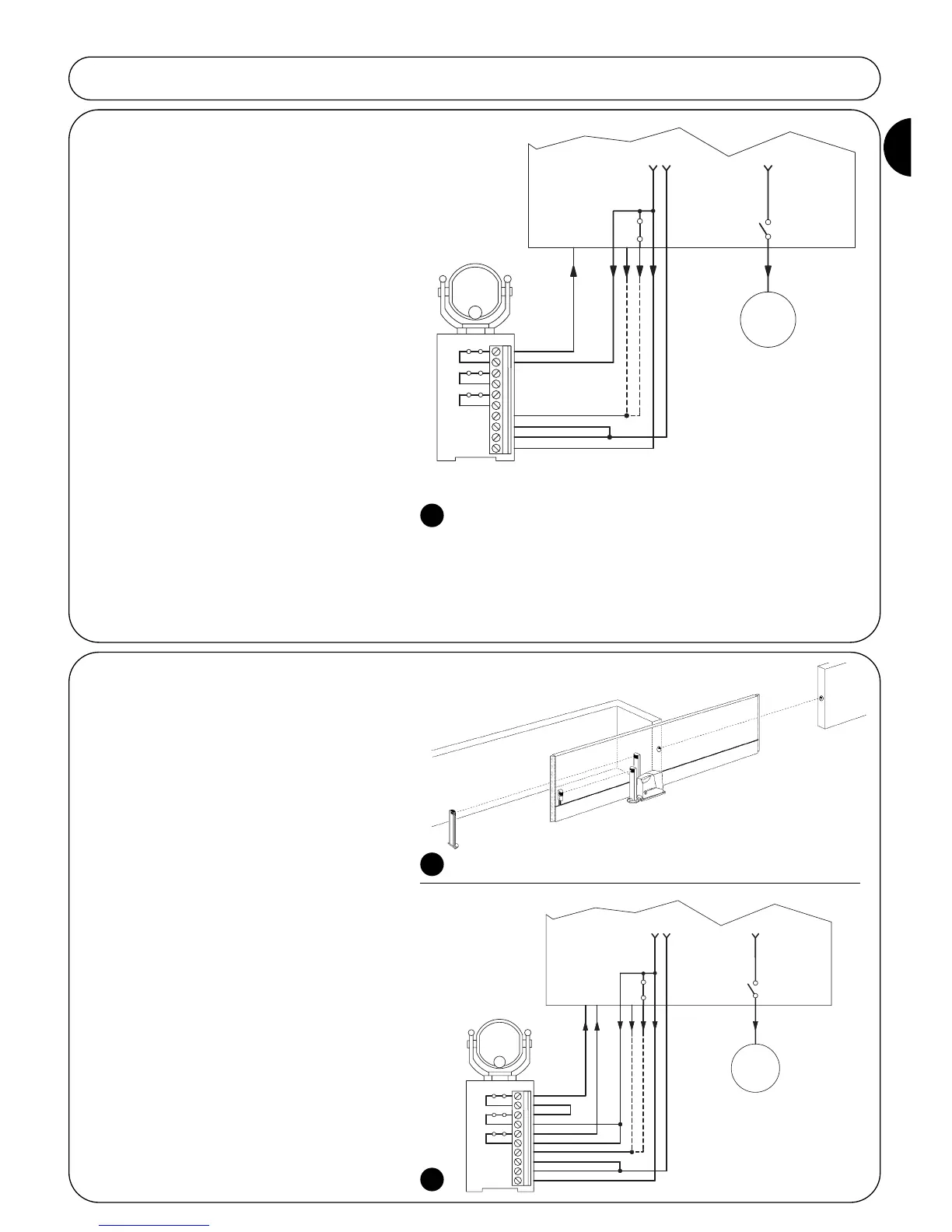

In figura 26 è riportato un esempio di collegamento
con questo tipo di utilizzo del fotodispositivo FT210.
In questo caso è necessario:
1. Eseguire le fasi di montaggio come riportato al
paragrafo “Installazione”.
2. Disinserire il ponticello “JP3” del trasmettitore in
modo che la trasmissione avvenga sempre in modo
VELOCE
3. Utilizzare solo l'uscita FOTO del ricevitore.
4. Collegare ed utilizzare il Fototest se la centrale
gestisce questa funzione. In questo caso il ponticel-
lo JP1 del ricevitore và inserito.
5. Se la centrale dispone solo dell'uscita SCA, colle-
garla all'ingresso Fototest del ricevitore. Il ponticello
JP1 del ricevitore và disinserito.
6. Se non si dispone sulla centrale di nessuna usci-
ta utilizzabile (Fototest o SCA), lasciare scollegato-
l'ingresso Fototest del ricevitore e disinserire il pon-
ticello JP1 del ricevitore.
Nota: La modalità di trasmissione VELOCE riduce la durata della batteria del trasmettitore. In questo caso la durata di una bat-
teria tipo “C” (kit FTA1) è così stimata:
• circa 24 mesi per cancelli fino a 7m (ponticello JP1 del trasmettitore disinserito).
• circa 18 mesi per cancelli fino a 15m (ponticello JP1 del trasmettitore inserito).
25
I
5) Approfondimenti
In questo capitolo verranno trattate le possibilità di personalizzazione diagnostica e ricerca guasti su FT210.
26
5.2) Esempio di utilizzo di FT210 come solo rileva-
tore dello stato del bordo sensibile
Nel caso FT210 venga utilizzato solo come rilevato-
re dello stato del bordo sensibile, senza quindi la
funzione di rilevatore di presenza, si consiglia di
installare il fotodispositivo come in figura 27.
In questo caso è necessario:
1. Eseguire le fasi di montaggio come riportato al
paragrafo “Installazione”.
2. Collegare il ricevitore di FT210 alla centrale come
in figura 28, ponendo in serie i contatti di FOTO e
ALT.
3. Inserire il ponticello JP2 del ricevitore
4. Collegare ed utilizzare il Fototest se la centrale
gestisce questa funzione. In questo caso il ponticel-
lo JP1 del ricevitore e il ponticello JP3 del trasmetti-
tore vanno inseriti
5. Se la centrale dispone solo dell'uscita SCA, colle-
garla all'ingresso Fototest del ricevitore. Il ponticello
JP1 del ricevitore và disinserito, mentre il ponticello
JP3 del trasmettitore và inserito
6. Se non si dispone sulla centrale di nessuna usci-
ta utilizzabile (Fototest o SCA), non collegare niente
all'ingresso Fototest del ricevitore, disinserire il pon-
ticello JP1 del ricevitore e il ponticello JP3 del tra-
smettitore.
