3.3.1) Exemple de connexion générique

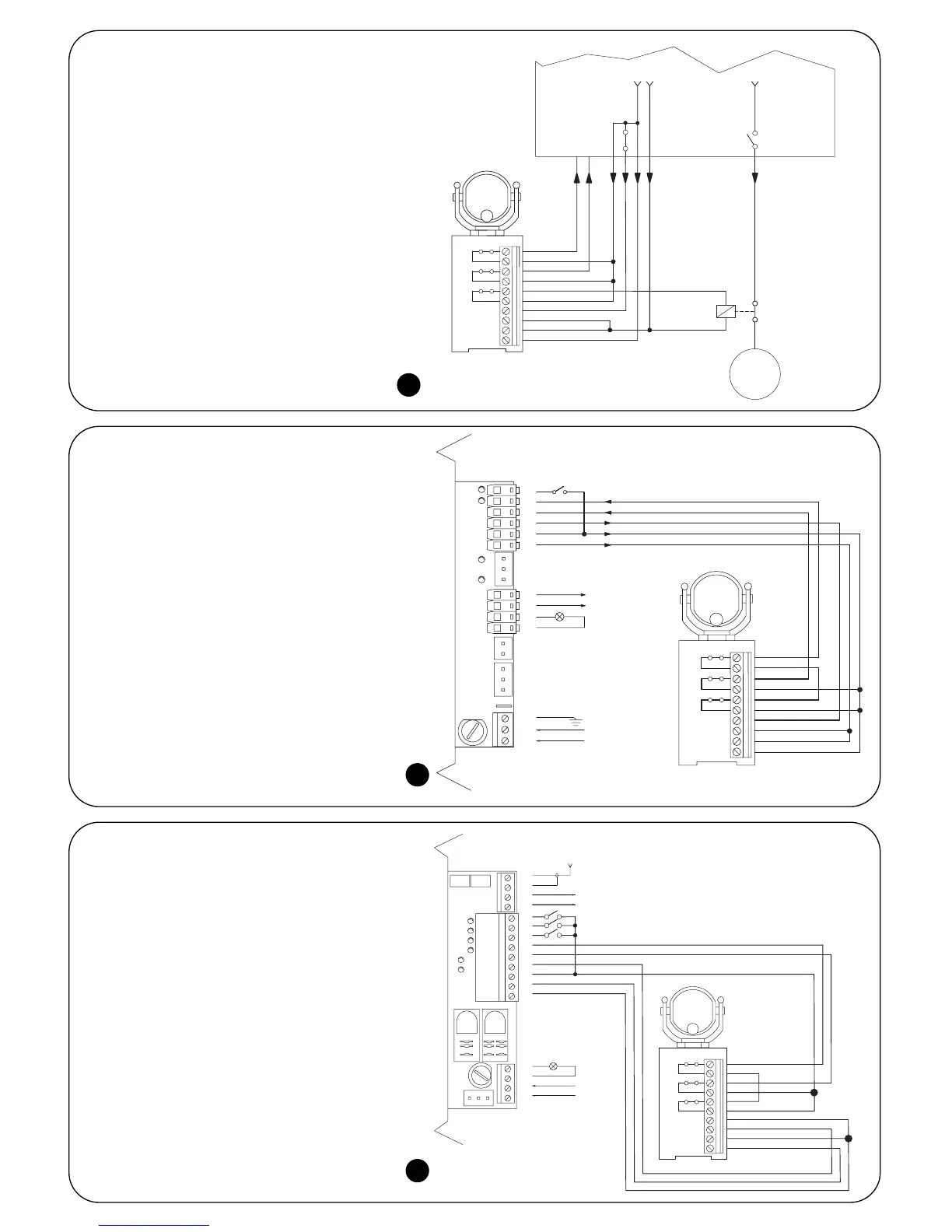

La figure 16 donne un exemple de connexion de
FT210 à une logique générique avec entrées
PHOTO, STOP et munie de sortie pour Phototest.
Dans cette configuration, régler les cavaliers du
récepteur RX de la façon suivante:
• JP1 connectée
• JP2 connectée, si l'activation de l'entrée ALT
de la logique de commande provoque l'ar-
rêt de l'inversion du mouvement (dans ce
cas, le relais connecté à ALT1 dans la figu-
re 18 peut être éliminé et le contact de
ALT1 doit être mis en série à PHOTO et
connecté à l'entrée de PHOTO de la
logique comme dans la figure 19 et 20)
déconnectée, si l'activation de l'entrée
ALT de la logique provoque seulement l'ar-
rêt du mouvement
3.3.2) Exemple de connexion avec logique
munie de “Phototest”
Dans la figure 19 un exemple de connexion de
FT210 à la logique de l'opérateur ROBO modèle
«RO300» avec l'emploi de la fonction de Photo-
test. Dans cette configuration, régler les cavaliers
du récepteur RX de la façon suivante:
• JP1 connecté
• JP2 connecté, (logique avec inversion du
mouvement à l'activation de l'entrée de
ALT)
3.3.3) Exemple de connexion avec logique
munie de sortie SCA
Dans la figure 20, un exemple de connexion de
FT210 à la logique de l'opérateur ROBO modèle
«RO1000» avec l'emploi de la sortie SCA.
Dans cette configuration, régler les cavaliers du
récepteur RX de la façon suivante:
• JP1 déconnecté
• JP2 connectée (logique avec inversion du
mouvement à l'activation de l'entrée de
ALT)
