89
NL
• De zender TX van de FT210 zendt een straal uit onder een hoek van ongeveer ±4°; een perfecte uitlijning tussen TX en RX
is dientengevolge noodzakelijk die over de gehele loop van de poort constant moet blijven.

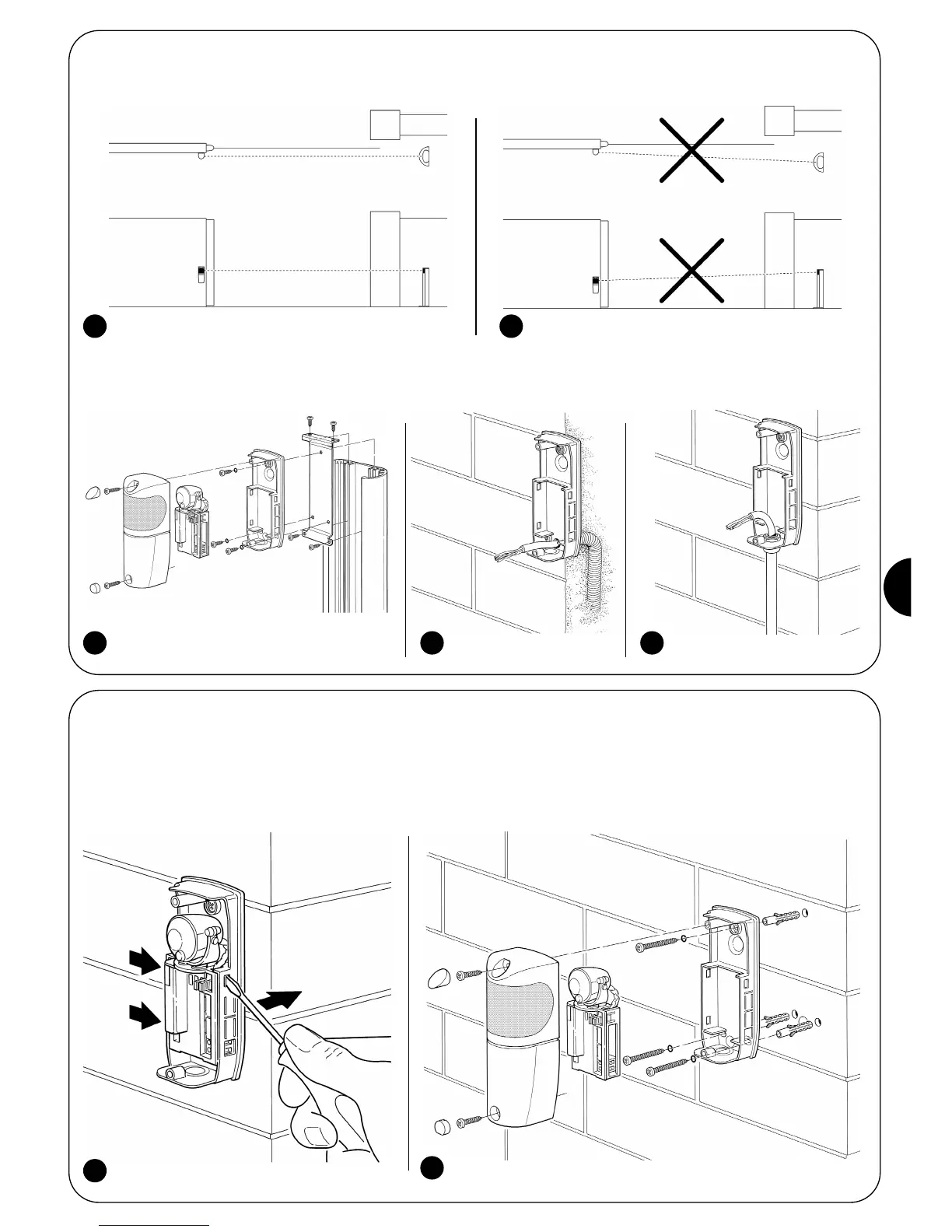

Op afbeelding 4 ziet u een correcte montage; op afbeelding 5 vindt u twee voorbeelden van een verkeerde montage.
• Al naar gelang de noodzaak kan de ontvanger geïnstalleerd worden op het speciale zuiltje MOCF met het daarvoor bestemde
accessoire FA2 (zie afbeelding 6) of aan de wand bevestigd worden; in dit geval kan de kabel vanaf de bodem binnenkomen
(zie afbeelding 7) of van beneden; in dit geval dient u een kabelklem van het type “PG9” toe te voegen (zie afbeelding 8).
3.2) Bevestiging van de inrichtingen
Verricht de installatie en de bevestiging van de inrichtingen in de hieronder vermelde volgorde:
1. Om het bevestigen gemakkelijker te maken is het mogelijk de elektronische kaart van de bodem te scheiden door deze met
een schroevendraaier in de drie klikverbindingen op te tillen zoals dat op afbeelding 9 is aangegeven
2. Bevestig de ontvanger zoals dat op afbeelding 10 is aangegeven.
4 5
6 7 8
9
10
