4 - Polski
PL
oświetleniowe, itp.) mogą zmniejszyć czułość wykrywacza. Należy upewnić się, że
przesunięcie się tych elementów jest niemożliwe, ponieważ ewentualne zmiany mog-
łyby wywołać błędne interwencje urządzenia.

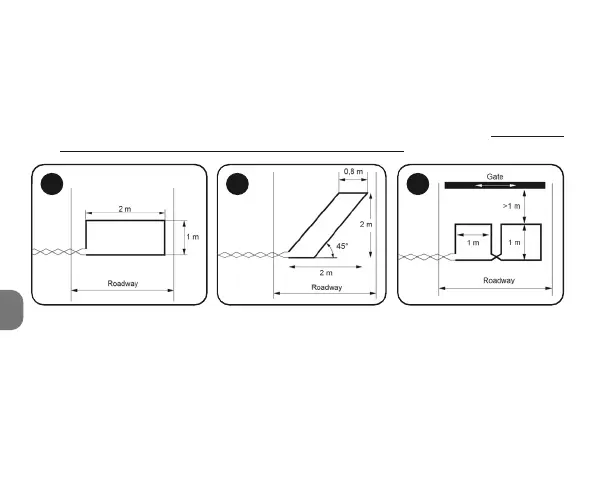

05. Zainstalować wykrywacz LP1 lub LP2 jak najbliżej pętli; w razie możliwości w odległości
mniejszej niż 10 m. Kable łączące pętle należy odseparować od kabli zasilania i wyjść.
06. Do wykonania pętli można zastosować zwykły, izolowany przewód miedziany, najle-
piej o przekroju 1,5 mm
2
.
07. Oba przewody umieszczone odpowiednio na początku i na końcu pętli należy okrę
-
cić dookoła siebie przynajmniej 20 razy na jednym metrze (Rys. 4).
3.3 –Wykrywanie kierunku ruchu (tylko LP2)
Do wykrywacza LP2 można podłączyć 2 osobne pętle, które mogą aktywować niezależ-
nie 2 wyjścia. Możliwe jest też specjalne zaprogramowanie pętli do określania kierunku
ruchu pojazdu.
Kierunek 1 ] 2
Jeżeli najpierw zajęta zostanie pętla 1, w chwili zajęcia pętli 2 aktywowane jest wyjście 1,
które pozostaje aktywne do czasu zakończenia zajęcia pętli 1. W tej fazie wyjście 2 nigdy
nie zostanie aktywowane.
1 2 3
