Si se conectan varios TECLADOS en serie use un único cable sin
interrumpir nunca el blindaje.
Para distancias que superen 30 m, no se garantiza el
funcionamiento entre TECLADOS o LECTOR y
DECODIFICADOR.
La conexión eléctrica entre LECTOR o TECLADO y DECODIFICADOR está
compuesta de dos conductores recorridos por una señal codificada; por
consiguiente, cualquier intento de forzamiento o efracción actuando sobre estos
dos conductores no dará ningún resultado.
El DECODIFICADOR se puede alimentar indistintamente con tensiones
de 12 ó 24V, con corriente alterna o continua.

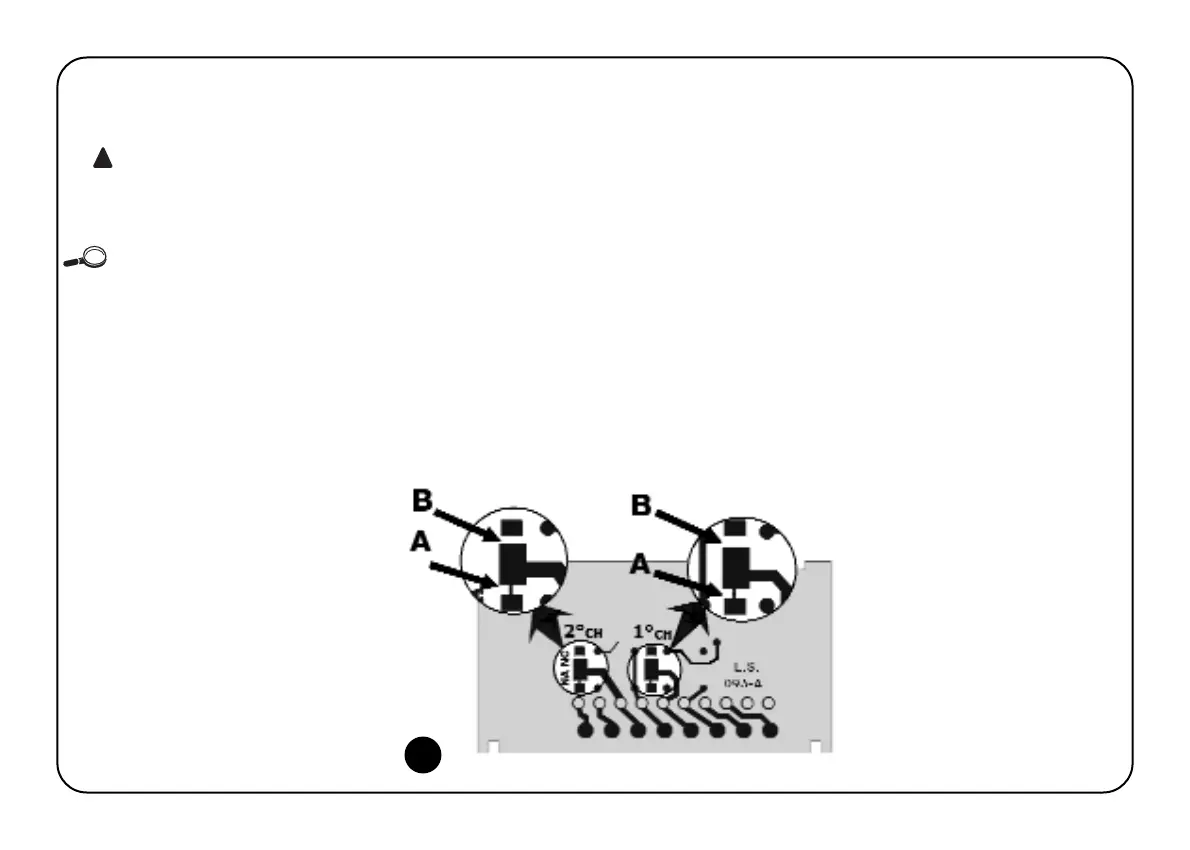

Tiene 2 salidas accionadas por contactos de relés normalmente
abiertos (NA); si se desea el contacto normalmente cerrado (NC), hay
que cortar el punto “A” (Figura 7) y soldar con estaño el punto “B”.
La función del relé de salida es “momentánea”, es decir que se activa
ni bien se reconoce una TARJETA válida y se desactiva cuando se aleja
la TARJETA del LECTOR (para el TECLADO, cuando se oprime y se
suelta la tecla de activación).
A través de una programación adecuada (véase la función “Programar
la salida en modo ...”), es posible obtener la función TIMER (la salida
queda activa por el tiempo configurado), la función BIESTABLE (al
primer mando la salida se activa, al segundo se desactiva), o bien la
función ANTIRROBO. Esta última función prevé el modo BIESTABLE
en la salida N° 1 (para activar y desactivar un sistema antirrobo)
mientras que la salida N° 2 dará un impulso cuando se activa la
instalación y dos impulsos cuando se desactiva (a usar como tono de
aviso o visual).
