220
Gdy zostanie połączone w kaskadzie więcej KLAWIATUR, należy
zastosować przewód z nieprzerwanym opancerzeniem.
Nie gwarantuje się funkcjonalności przy odleg3ości
ponad 30 m pomiędzy KLAWIATURAMI lub CZYTNIKIEM i
DEKODEREM.
Połączenie elektryczne pomiędzy CZYTNIKIEM lub KLAWIATURo i
DEKODEREM złożone jest z dwóch przewodów z przebiegiem jednego sygnału
kodowanego, dlatego też jakakolwiek interwencja czy włamanie nie da żadnych
efektów.
DEKODER może być zasilany napięciem 12 jak i 24 V, prąd przemienny
lub stały. Posiada 2 wyjścia zarządzane kontaktami przekaźnika zwykle

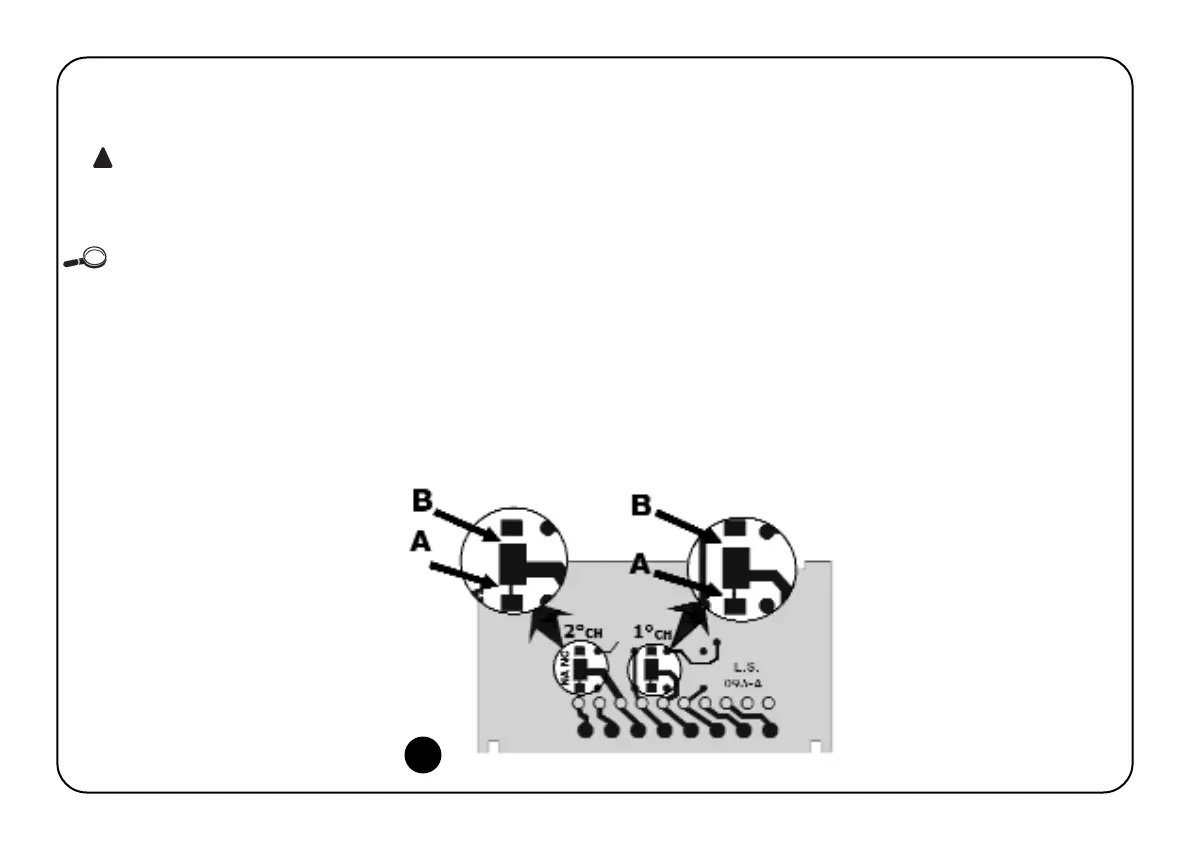

otwartymi (NO), gdy chcemy otrzymać zwykle zamknięte (NC) to należy
przeciąć punkt “A” (Figurze 7) i przyspawać na punkcie “B”.
Funkcja przekaźnika wyjścia jest typu “chwilowego”, co znaczy, że
uaktywnia się zaraz po rozpoznaniu właściwej KARTY i wyłączy się kiedy
KARTA zostanie oddalona od CZYTNIKA (na KLAWIATURZE kiedy
przyciśniemy przycisk i kiedy zwolni się przycisk uaktywniający).
Poprzez odpowiednie zaprogramowanie (patrz funkcja “Programowanie
wyjścia w systemie...”) można otrzymać funkcję TIMER (wyjście
pozostanie uaktywnione przez ustawiony czas), funkcję BISTAŁo (po
pierwszym rozkazie uaktywni się, po drugim wyłączy się) lub funkcję
ZABEZPIECZENIE PRZED KRADZIEŻo. W tej ostatniej funkcji
przewidziany został system BISTAŁY na wyjściu nr 1 (aby uaktywnić lub
wyłączyć urządzenie do zabezpieczenia przed kradzieżą) podczas gdy
wyjście nr 2 daje sygnał gdy urządzenie jest uaktywnione i dwa sygnały
kiedy zostanie wyłączone (stosować jako sygnalizację akustyczną lub
świetlną).
