2 NL
3. INSTALLATIE
Bekabeling
De diameter van de aders bepaalt de maximale afstand die behaald kan worden. In onderstaande tabel
vindt u een overzicht van de max. afstand (van voeding tot binnen- of buitenpost) per type kabel. De max.
afstand kan verdubbeld worden door 2 paren samen te nemen.
Diameter 0,5mm
(bv UTP CAT. 5E)
0,6mm
(bv TPVF)
0,8mm
(bv SVV, TVVF,JYSTY…)
Max.afstand 100m 150m 250m
2- of 3-draads bekabeling
Voor kleine systemen met 1 buitenpost
kan de installatie 2-draads (a en b) be-
kabeld worden. Gebruik 3-draads (a, b
en P voor extra voeding) in alle andere
gevallen. Bij 2-draads bekabeling
kunnen er max. 2 gelijktijdig worden
opgeroepen, bij 3-draads max.4.
Voeding Max # 10-520 Bekabeling
10-801 6 2-draads
10-802 24 2-draads
10-801 + 10-805-01 60 3-draads
10-802 + 10-805-01 180 3-draads

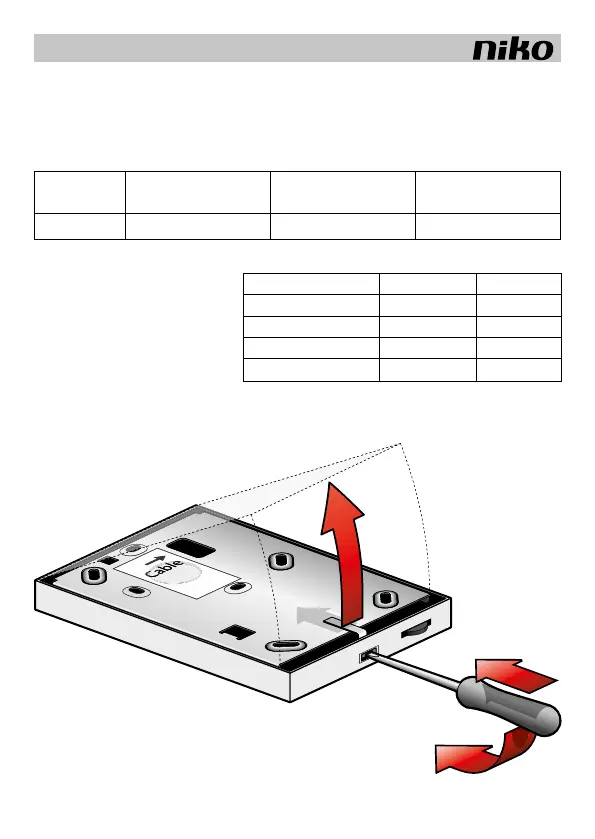

Montage
1.
10-520 Installatiehandleiding - audiobinnenpost
