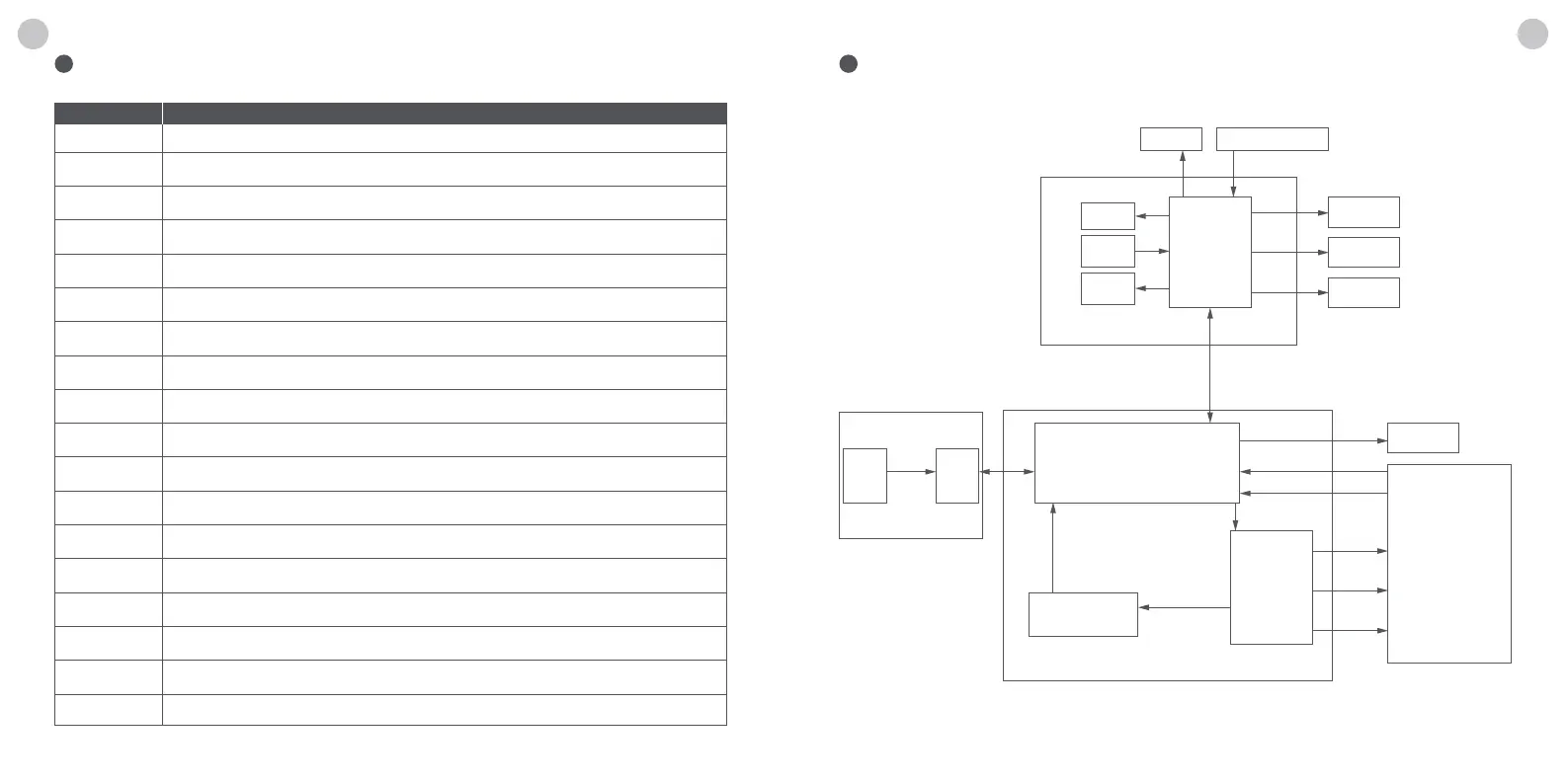

6 Schema di cablaggio
Controllo
Motore
Cruscotto
Acceleratore
Freno
Faro anteriore
MCU
Cicalino
Display
Pulsante
multifunzione
Bluetooth
Modulo
U
V
W
Driver del motore
Batteria
BMS
Cellula
Campionamento
corrente
Fanale
posteriore
Sensore di
temperatura
Sensore Hall
Accendere
la luce
Interruttore degli
indicatori di direzione
IT IT
5 Guasti comuni
Possibili cause e soluzione Codice di errore
Anomalia nella comunicazione del cruscotto, controllare il cruscotto o i relativi cavi.
Anomalia nella fase A del campionamento della corrente del motore, esaminare il controller.
Anomalia nella fase B del campionamento della corrente del motore, esaminare il controller.
Anomalia nella fase C del campionamento della corrente del motore, esaminare il controller.
Errore del sensore Hall dell'acceleratore, controllare la maniglia dell'acceleratore, il
cruscotto e i relativi cavi.
Errore del sensore Hall del freno, controllare la maniglia del freno, il cruscotto e i relativi cavi.
Anomalia del sensore Hall del motore, verificare il controller.
Errore di comunicazione della batteria, controllare il controller.
La batteria è il numero di serie predefinito, contattare il servizio post-vendita.
Il numero di serie dello scooter è errato, contattare il servizio post-vendita.
Motore non calibrato, contattare il servizio post-vendita.
Anomalia nel circuito dell'amplificatore di corrente per motore bus. Contattare il servizio post-vendita.
Perdita di fase del motore, esaminare il controller.
Sovraccarico di tensione del controller, verificare se si utilizza il caricabatterie del veicolo o se il
veicolo viene riavviato.
Il motore è in stallo, controllare se è sovraccarico.
Il controller è in sovracorrente, verificare se è sovraccarico.
Il controller ha superato il livello II di corrente, controllare se è sovraccarico.
10
11
12
13
14
15
18
21
23
35
39
42
45
50
51
52
53
54
Anomalia nel sensore per la temperatura della batteria, assicurarsi che la temperatura sia
compresa tra -10 °C (14 °F) e 50 °C (122 °F) o contattare il servizio post-vendita.
07
08
