Ninebot eKickScooter - Schéma de Câblage

FR FR
5 Échecs courants
Causes possibles et solution Code d'erreur
La communication avec le tableau de bord est anormale, veuillez vérifier le tableau de bord ou les câbles associés.
La phase A de l'échantillonnage du courant du moteur est anormale, veuillez vérifier le contrôleur.
La phase B de l'échantillonnage du courant du moteur est anormale, veuillez vérifier le contrôleur.
La phase C de l'échantillonnage du courant du moteur est anormale, veuillez vérifier le contrôleur.
Erreur du capteur de hall d'accélérateur électronique, veuillez vérifier la poignée
d'accélérateur, le tableau de bord et les câbles connexes.
Erreur du capteur de freinage, vérifier la poignée de frein, le tableau de bord et les câbles connexes.
Le capteur Hall du moteur est anormal, veuillez vérifier le contrôleur.
Erreur de communication de la batterie, veuillez vérifier le contrôleur.
La batterie est le numéro de série par défaut, veuillez contacter le service après-vente.
Le numéro de série du scooter est erroné, veuillez contacter le service après-vente.
Moteur non calibré, veuillez contacter le service après-vente.
Le circuit de l'amplificateur de courant du bus moteur est anormal. Veuillez contacter le service après-vente.
Perte de phase du moteur, vérifier le contrôleur.
Surtension du contrôleur, vérifier si le chargeur du véhicule est utilisé ou si le véhicule est redémarré.
Le moteur est bloqué, veuillez vérifier s'il n'est pas surchargé.
Le contrôleur est en surintensité, veuillez vérifier s'il est surchargé.
Le contrôleur est en surintensité au niveau II, veuillez vérifier s'il est surchargé.
10
11
12
13
14
15
18
21
23
35
39
42
45
50
51
52
53
54
Le capteur de température de la batterie est anormal, assurez-vous que la température est comprise entre
-10 °C (14 °F) et 50 °C (122 °F), ou contactez le service après-vente.

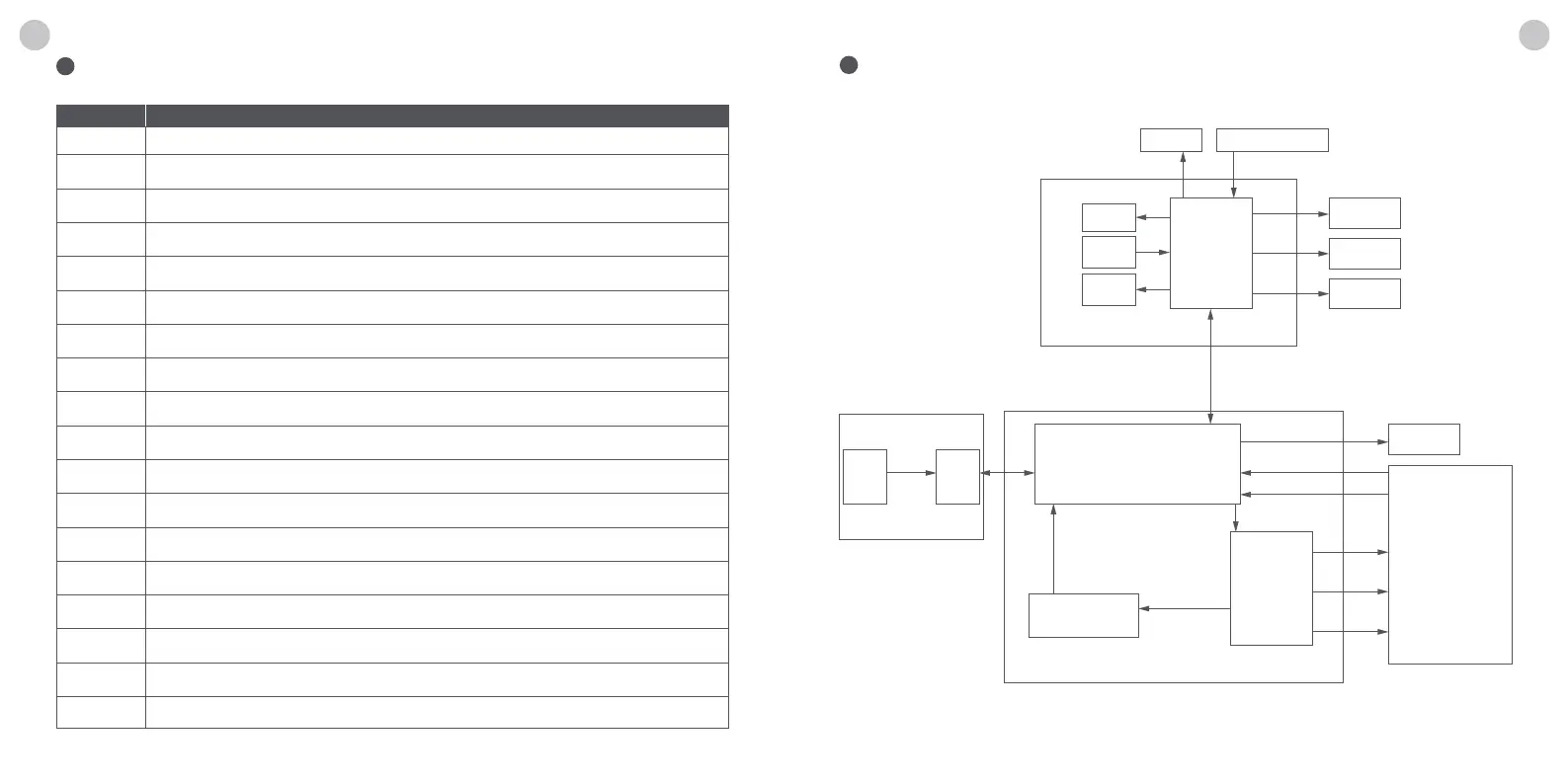

6 Schéma de câblage
Contrôle
Moteur
Tableau de bord
Accélérateur
Frein
Feu de route
MCU
Avertisseur
sonore
Affichage
Bouton
Bluetooth
Module
U
V
W
Pilote de moteur
Batterie
BMS Cellule
Échantillonnage actuel
Feu arrière
Capteur de
température
Capteur à effet
Hall
Clignotant Bouton de clignotants
07 08
