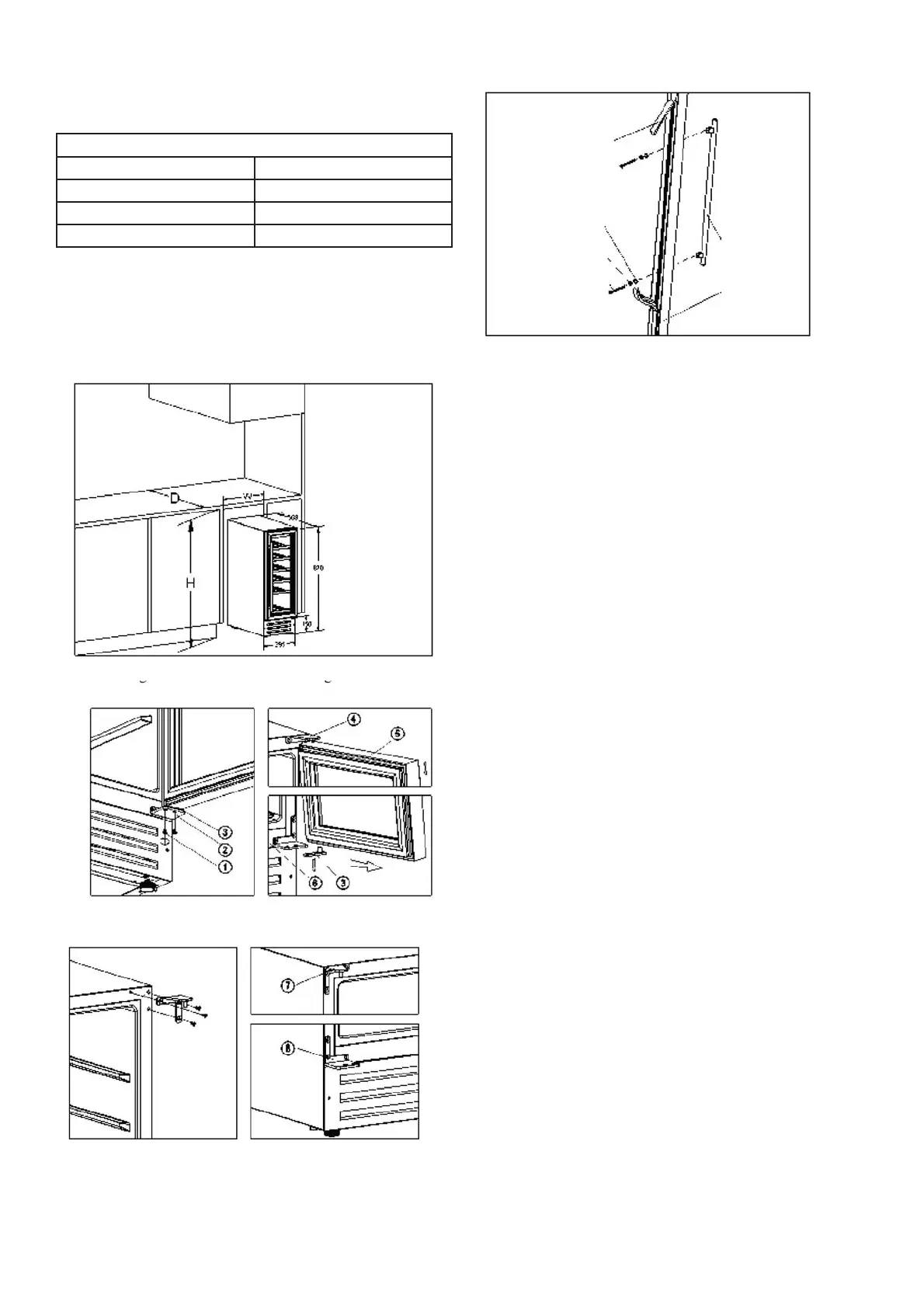

Instrucciones para el armario encastrado
Este aparato está diseñado tanto para ser instalado entre arma-
rios como de manera libre. Si va a integrarlo, tenga en cuenta los
requisitos que se indican a continuación.
Dimensiones del armario
Anchura 300 mm
Profundidad 600 mm
Altura 875 mm
Instalación del tirador
Tornillos de retención1.
Bisagra inferior 2.
derecha
Eje de la puerta
3.
Bisagra superior 4.
derecha
Puerta
5.
Armario6.
Bisagra superior 7.
izquierda
Bisagra inferior
8.
izquierda
Imagen 3 Imagen 4
Retire el burlete de la puerta del lado en que desee instalar
1.
el tirador; verá los dos orificios específicos para instalar el
tirador.
Fije bien el tirador, como se muestra en la imagen, con los
2.
dos tornillos, arandelas de retención y arandelas planas pro-
porcionados.
Abra la puerta de cristal y retire los dos tornillos situados
1.
bajo la esquina inferior derecha de la puerta, que fijan la
bisagra inferior derecha al eje de la puerta. Sujete la puerta
de cristal con las manos para evitar que se caiga al quitar
los tornillos. (Imagen 1)
Tire hacia abajo para quitar la puerta de cristal y colóquela
2.
sobre una superficie acolchada para no rayarla. (Imagen
2)
Retire las bisagras superior e inferior del lado derecho.
3.
(Imagen 3). Coja las bisagras superior e inferior del lado
izquierdo, que encontrará en la bolsa de plástico junto con
el manual de instrucciones, e instálelas en el lugar indicado
del lateral izquierdo del armario. (Imagen 4)
Gire la puerta de cristal 180° y vuelva a instalarla.
4.
Imagen 1 Imagen 2
