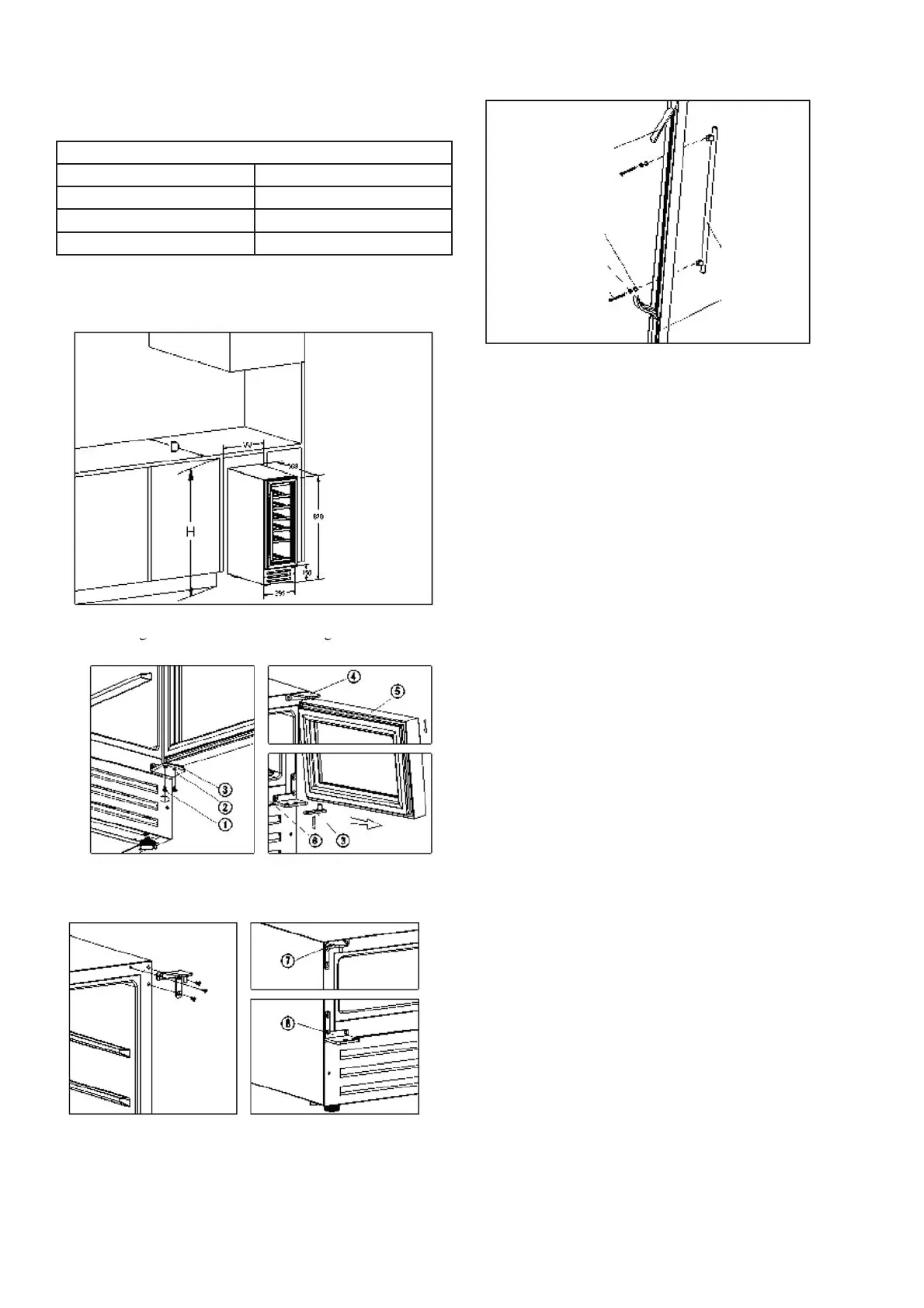

NODOR V24B - Installation de la Poignée

Instructions pour la carcasse encastrable
L'appareil est conçu pour être installé encastré ou non. Si vous
prévoyez d'encastrer l'appareil, vous devez suivre la procédure
indiquée ci-après.
Dimensions de l'ouverture pour la carcasse
Largeur 300 mm
Profondeur 600 mm
Hauteur 875 mm
Installation de la poignée
Vis d'arrêt1.
Charnière inférieure 2.
droite
Cadre de la porte
3.
Charnière supérieure 4.
droite
Porte
5.
Carcasse6.
Charnière supérieure 7.
gauche
Charnière inférieure
8.
gauche
Figure 1 Figure 2
Figure 3 Figure 4
Retirez le joint d'étanchéité de la porte sur le côté choisi pour
1.
installer la poignée, vous pouvez voir deux orifices prévus à
cet effet.
Installez la poignée, comme indiqué ci-dessus, en serrant
2.
bien les deux vis, les rondelles d'arrêt et les rondelles plates
fournies.
Ouvrez la porte en verre et retirez les deux vis situées sous
1.
le coin inférieur droit de la porte, qui servent à fixer la char-
nière inférieure droite sur l'encadrement de la porte. Tenez
fermement la porte vitrée afin de l'empêcher de tomber une
fois les vis retirées. (Figure 1)
Tirez vers le bas pour retirer la porte vitrée et placez-la sur
2.
une surface rembourrée afin d'éviter de la rayer. (Figure 2)
Retirez la charnière supérieure droite et la charnière inférieu-
3.
re droite (Figure 3). Prenez la charnière supérieure gauche
et la charnière inférieure gauche dans le sac en plastique,
fournies avec le manuel de l'utilisateur, puis installez-les aux
positions indiquées sur le côte gauche de la carcasse. (Fi-
gure 4)
Faites tourner la porte vitrée de 180° et réinstallez-la.
4.
Joint d'étanchéité
Rondelle plate
Rondelle d'arrêt
Vis
Poignée
Cadre de porte
