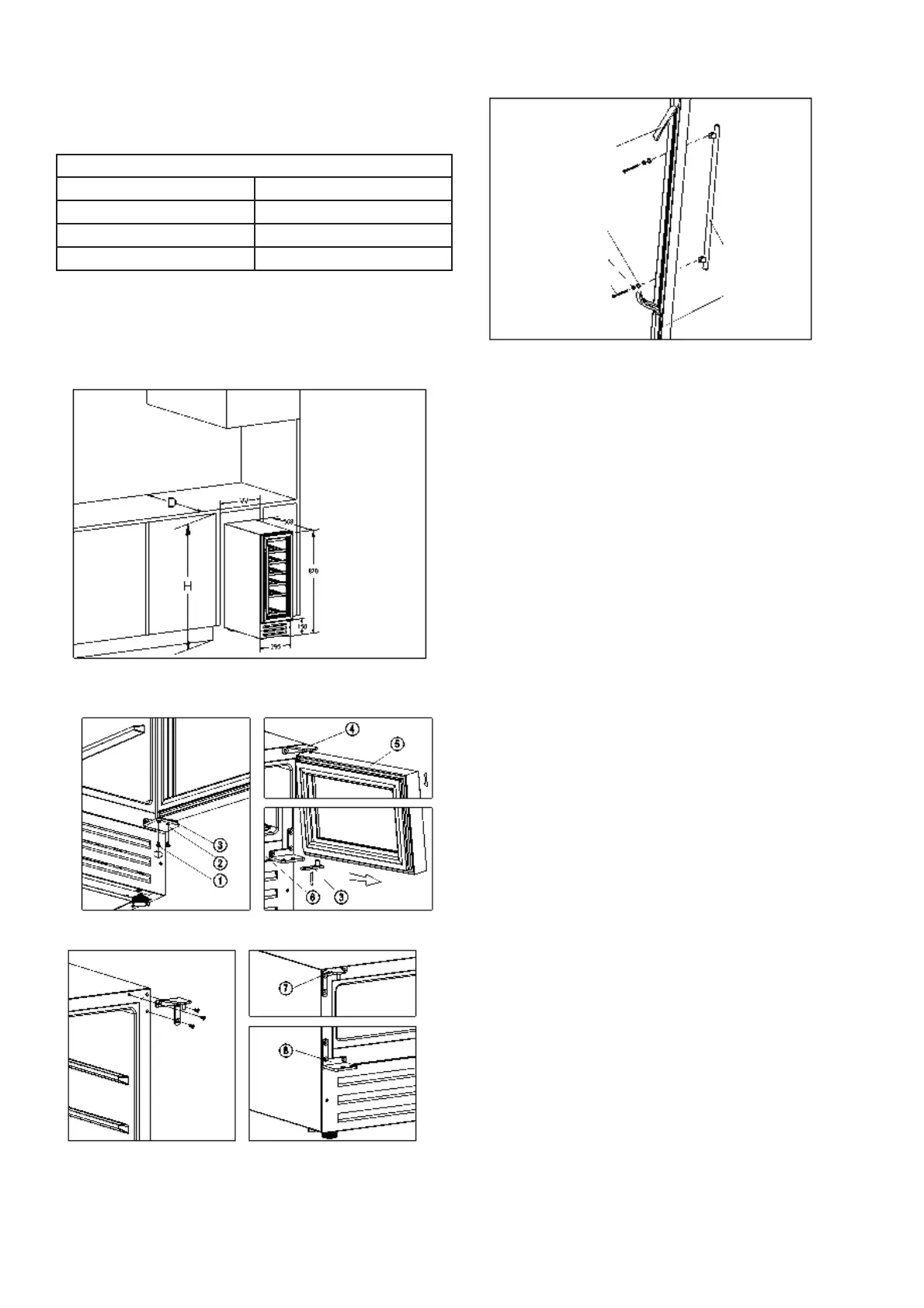

Инструкции по установке холодильника в шкаф
Этот холодильник предназначен для установки в шкаф или
свободной установки. Если холодильник будет встроен в
шкаф, выполните приведенные ниже требования.
Размеры шкафа
Ширина 300 мм
Глубина 600 мм
Высота 875 мм
Установка ручки
Стопорные винты1.
Правая нижняя петля2.
Тяга дверцы в сборе3.
Правая верхняя петля4.
Дверца5.
Шкаф6.
Левая верхняя петля7.
Левая нижняя петля8.
Рисунок 1 Рисунок 2
Рисунок 3 Рисунок 4
Снимите прокладку дверцы со стороны, где будет уста-
1.
новлена ручка. Для установки ручки имеются два от-
верстия.
Плотно прикрепите ручку двумя винтами со стопорны-2.
ми и
плоскими шайбами, как показано выше.
Откройте стеклянную дверцу и выверните два винта под 1.
правым нижним углом дверцы, которые крепят правую
нижнюю петлю к тяге дверцы в сборе. Поддерживайте
стеклянную дверцу руками, чтобы он не упала после
снятия винтов (Рисунок 1)
Снимите стеклянную дверцу и поместите ее на мягкую 2.
поверхность, чтобы
не поцарапать стекло (Рисунок 2).
Снимите правую верхнюю петлю и правую нижнюю 3.
петлю. (Рисунок 3). Извлеките левую верхнюю петлю и
левую нижнюю петлю из пакета с инструкцией по экс-
плуатации, затем установите петли в предназначенных
для них местах с левой стороны шкафа (Рисунок 4).
Переверните стеклянную дверцу на 180° и установите 4.
ее.
Прокладка
Плоская шайба
Стопорная шайба
Винт
Ручка
Рама дверцы
