Nokia C7-00
RM-675
Service Manual Level 1&2
9
Confidential | Copyright © 2010 Nokia | All rights reserved
Version 2.0

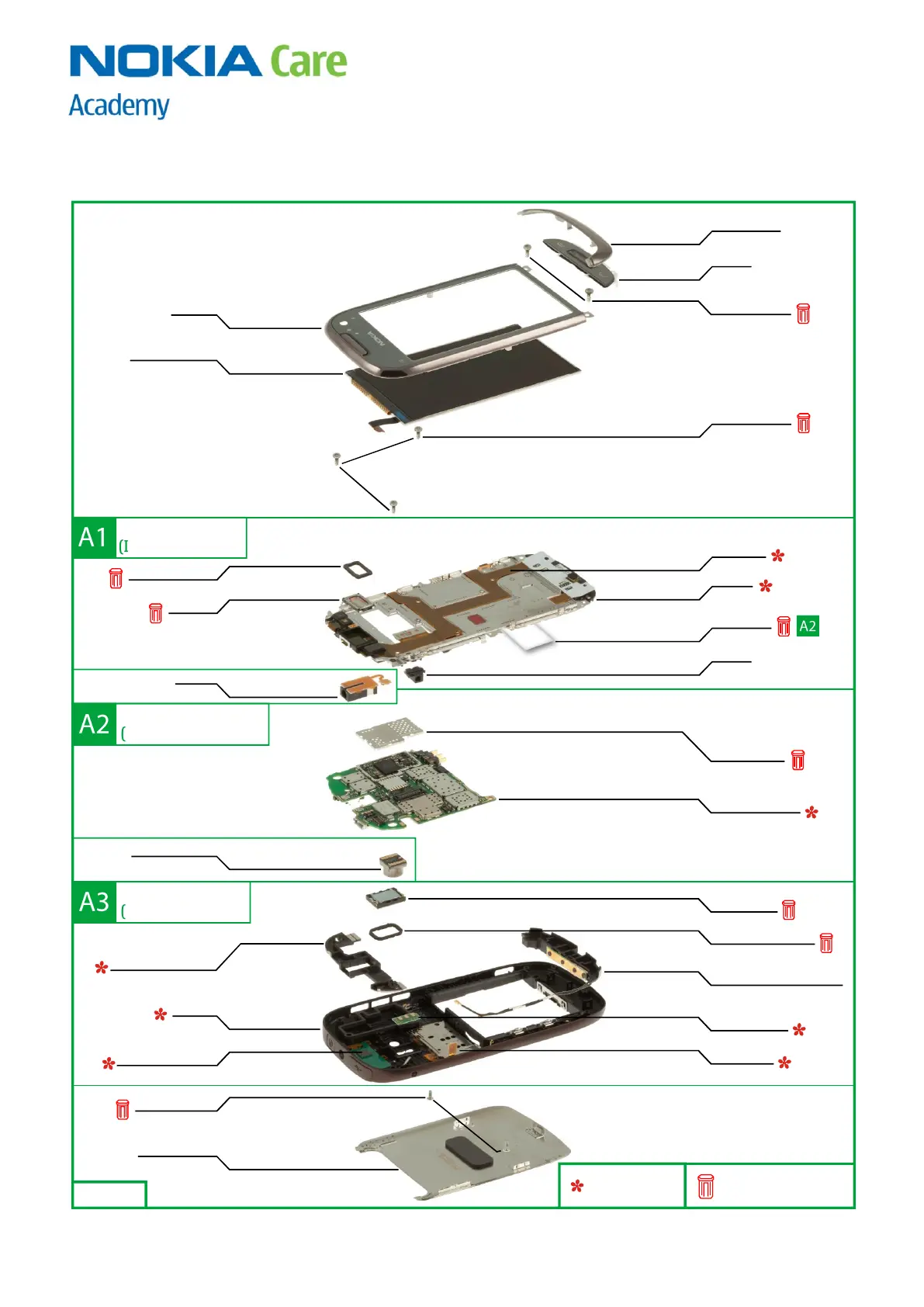

6. EXPLODED VIEW
Only available as
assembly
These parts can not be
reused after removal
NOKIA C7-00
RM-675
EXPLODED VIEW
Ver. 1.0
A-COVER CHIN
I0003
KEYMAT
I0002
SCREW TORX+ 6
I0004
DC JACK
I0008
MAIN ANTENNA ASSEMBLY
I0017
SIM READER
I0018
FLASH MODULE
I0019
IHF SPEAKER
I0021
IHF SPEAKER GASKET
I0022
TYPE LABEL
I0015
CAMERA MODULE
I0016
EARPIECE
I0009
EARPIECE GASKET
I0010
A-COVER
I0001
DISPLAY MODULE
I0005
SCREW TORX+ 6
I0006
MAIN FLEX
I0007
AV JACK
I0012
LIGHT SWAP PWB
I0014
IMAGING PROCESSOR
SHIELDING LID
I0013
B-COVER
I0024
BATTERY COVER
I0026
SCREW TORX+ 4
I0025
GPS/WLAN
ANTENNA HOUSING
I0023
GPS/WLAN ANTENNA
I0020
CHASSIS
I0011
B-COVER ASSEMBLY
(I0017 - I0024)
LIGHT SWAP PACKAGE
(I0013 - I0015)
CHASSIS ASSEMBLY
(I0007 - I0011)
