FONCTIONNEMENT:
Servitudes actionnées du panneau de commandes :
Quand le panneau est éteint, toutes les sorties sont hors service ainsi que les boites relais B1 et B2.
Quand le panneau est allumé s’active le circuit B2.
L'interrupteur security box B2 n'entre pas en service si la tension de la batterie de service est
inférieure à 6 Volts (et ce même en présence d'un réseau 230Volts).
Les sorties del'interrupteur LUMIÈRES, l'éclairage externe et de la pompe sont activées directement
par les touches correspondantes sur panneau de commande.
Utilisation des commandes par D+:
Les sorties JP4, JP5 et JP6 ne sont en service que si le moteur tourne. Quand le moteur tourne et que
la tension de la batterie du véhicule est supérieure à 13,3 Volts après une temporisation de 15 sec. on
met en service la sortie réfrigérateur et les deux relais généraux security box B1 et B2 (on réalise ainsi
le couplage des batteries). La sortie réfrigérateur et le couplage se désactivera immédiatement si la
tension descend sous 12Volts ou en éteignant le moteur.
C'est le couplage qui assure la recharge de la batterie de service via l'alternateur.
Le relais réfrigérateur permet d'alimenter la puissance 12V du réfrigérateur quand le moteur est en
marche.
L'éclairage externe s'éteint automatiquement quand le moteur est en tourne.
DERIVATEUR NE205_11DERIVATEUR NE205_11
FFFF
F1 20A
AUX
1
F2 20A
F3
10A
F4 10A
F5
5A
F6 3A
F7
20A
F8 20A
F9
30A
F10 3A
MOD. NE205
V. A
DISTRIBUTION 12V
12V DISTRIBUTION
B
A
AUX
2
D+
www.nordelettronica.it

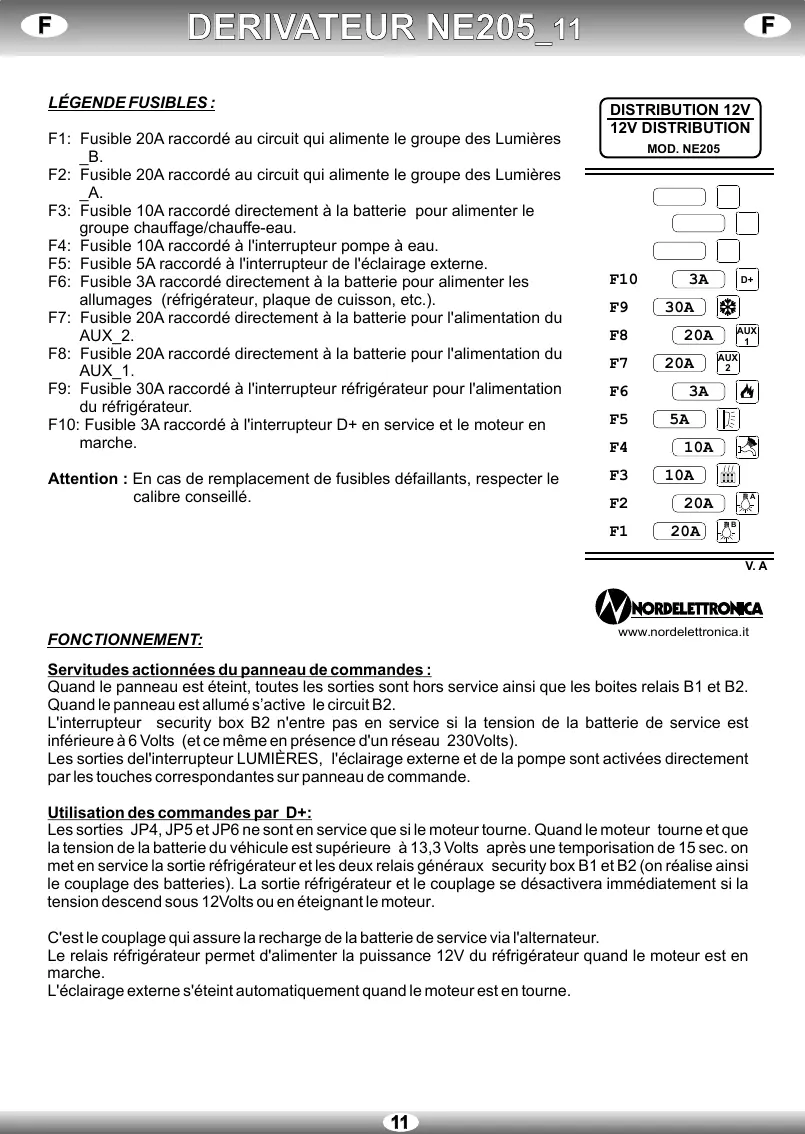

LÉGENDE FUSIBLES :
F1: Fusible 20A raccordé au circuit qui alimente le groupe des Lumières
_B.
F2: Fusible 20A raccordé au circuit qui alimente le groupe des Lumières
_A.
F3: Fusible 10A raccordé directement à la batterie pour alimenter le
groupe chauffage/chauffe-eau.
F4: Fusible 10A raccordé à l'interrupteur pompe à eau.
F5: Fusible 5A raccordé à l'interrupteur de l'éclairage externe.
F6: Fusible 3A raccordé directement à la batterie pour alimenter les
allumages (réfrigérateur, plaque de cuisson, etc.).
F7: Fusible 20A raccordé directement à la batterie pour l'alimentation du
AUX_2.
F8: Fusible 20A raccordé directement à la batterie pour l'alimentation du
AUX_1.
F9: Fusible 30A raccordé à l'interrupteur réfrigérateur pour l'alimentation
du réfrigérateur.
F10: Fusible 3A raccordé à l'interrupteur D+ en service et le moteur en
marche.
Attention : En cas de remplacement de fusibles défaillants, respecter le
calibre conseillé.
