DEUTSCH
DEUTSCHLAND • KUNDENSERVICE
Unsere Homepage www.clasohlson.de besuchen und auf Kundenservice klicken.
5
3
4
6
7
10
9
1
2
8
Ver. 20140528
Außenbeleuchtung Alfred
Art.Nr. 36-1425 Modell EL-991DN
Vor Inbetriebnahme diekomplette Bedienungsanleitung
durchlesen und aufbewahren. Irrtümer, Abweichungen und
Änderungen behalten wir unsvor. Bei technischen Problemen
oder anderen Fragen freut sich unser Kundenservice über eine
Kontaktaufnahme.
Sicherheitshinweise
• WARNUNG: Wand- und Deckenleuchten müssen korrekt
installiert sein damit sie keine Gefahr ausmachen.
• Solche Installationen nur von Personen mit ausreichenden
Kenntnissen über Elektroinstallationen durchführen lassen.
• Sind dieKenntnisse nicht ausreichend, unbedingt einen
Fachmann kontaktieren.
• DieBedienungsanleitung genau befolgen und für späteren
Bedarf aufheben.

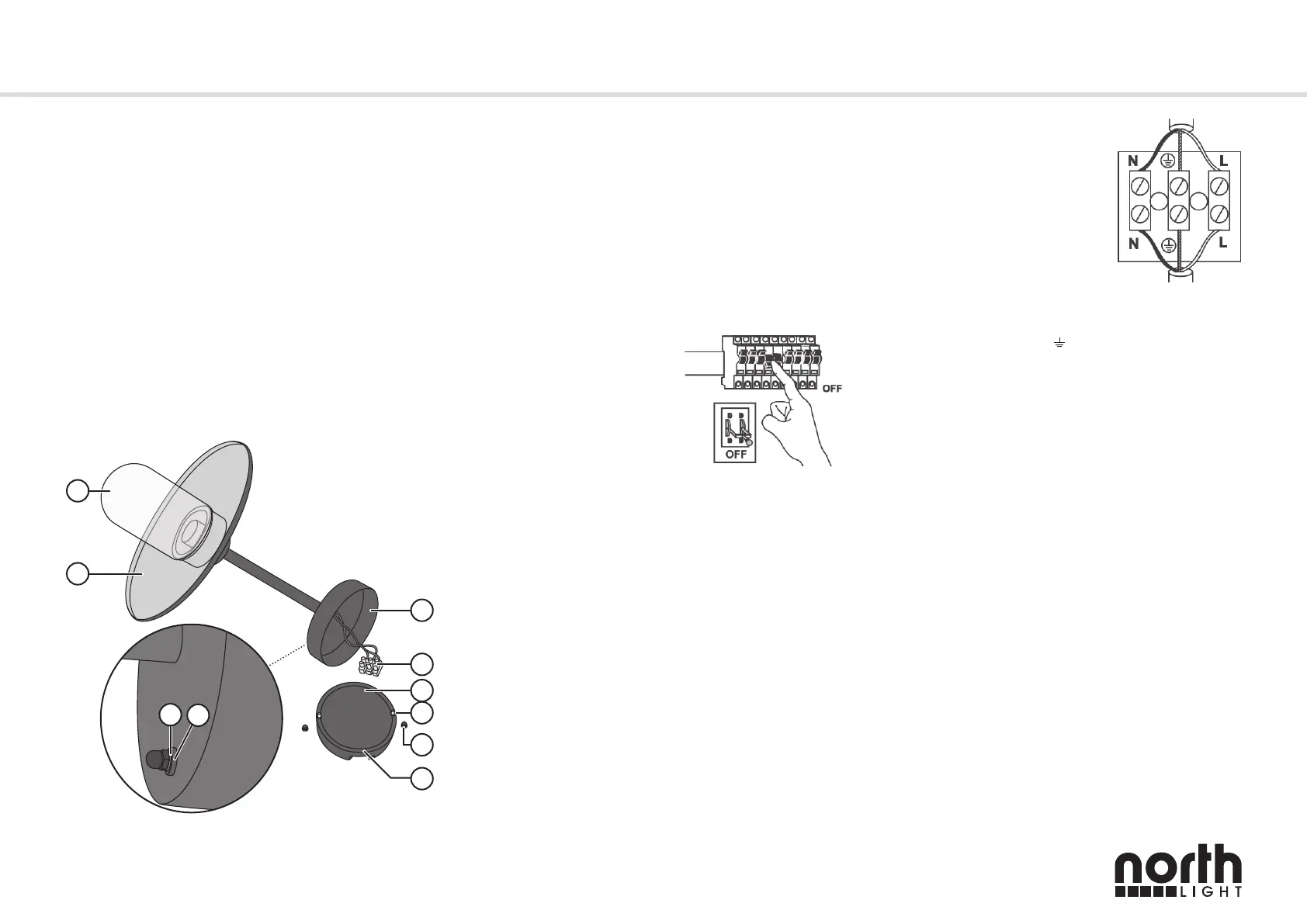

Beschreibung
1. Glaskugel
2. Schirm
3. Wandhalterung
4. Lüsterklemme
5. Wandplatte
6. Montageschrauben
7. Hutmutter
8. Gummidichtung
9. Metallscheibe
10. Gummischeibe
Installation
7. Denzuführenden Leiter gemäß dem
folgenden Schaltbild anschließen:
- Braun oder Schwarz
(Phase) wird anden
Eingang der Lüsterklemme
mit Kennzeichnung „L“
angeschlossen.
- Blau (Neutralleiter) wird anden
Eingang der Lüsterklemme
mit Kennzeichnung „N“
angeschlossen.
- Gelb-Grün (Schutzleiter) wird
anden Eingang mit dem Erde-
Symbol angeschlossen ( ).
Warnung! Vordem Einbau immer
dieStromversorgung trennen
(Geräteschalter und Sicherung
in Position AUS oder Sicherung
herausgeschraubt).
Hinweis: DieWandplatte mit
der Pfeilmarkierung nach oben
montieren.
1. DieHutmuttern (7) und dieGummischeiben (10) lösen und
dieWandplatte (5) abnehmen.
2. DieMontagestelle der Außenbeleuchtung ausmessen.
3. Denzuführenden Leiter durch dieGummidichtung der
Wandplatte führen.
4. DieMontageschrauben (6) von hinten durch dieWandplatte
drücken, bevor diese ander Wand festgeschraubtwird.
5. Jenach Art der Wandverkleidung: DieWandplatte direkt
festschrauben oder zuerst Bohrlöcher markieren und vor-
bohren sowie geeignete Dübel verwenden.
6. Hinweis: DieGummidichtung (8) ander Wandplatte fest-
drücken, sodass sie zur Wandhalterung abdichtet, wenn
diese montiertwird.
8. DieWandhalterung so ander Wandplatte anbringen, dass
dieMontageschrauben ander Vorderseite hervorstehen.
DieGummischeiben (10) auf dieMontageschrauben
(6) drücken, dann dieMetallscheiben (9) über
den Gummischeiben anbringen und zum Schluss
dieHutmuttern (7) ganz außen festschrauben.
9. DieGlaskugel abnehmen und ein Leuchtmittel (max. 60W,
E27, separat erhältlich) eindrehen. DieGlaskugel wieder
festschrauben und den Strom einschalten.
Hinweise zur Entsorgung
Bitte dasProdukt entsprechend den lokalen Bestimmungen
entsorgen. Weitere Informationen sind von der Gemeinde oder
den kommunalen Entsorgungsbetrieben erhältlich.
Technische Daten
Modell EL-991DN
Spannung 230 V AC, 50 Hz
Leuchtmittel Max. 60W, E27 (separat erhältlich)
Schutzklasse IP23
Schirm Ø 30 cm
