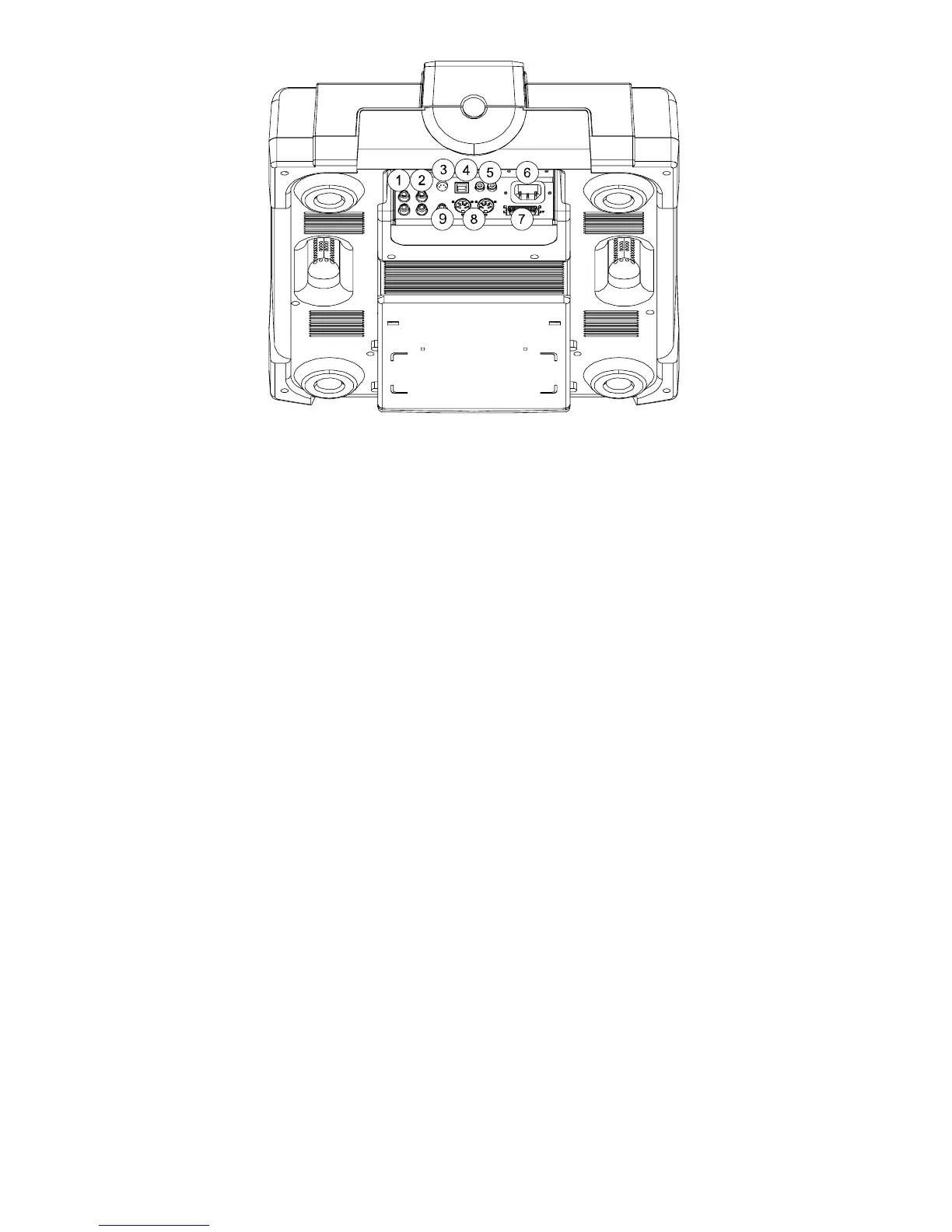

1. Conectores RCA de entrada – Es aquí donde debe conectar la fuente de nivel de línea que desea
grabar.
2. Conectores de salida RCA – Éstas son las salidas analógicas principales del HDX. Típicamente, es aquí
donde debe conectar los cables RCA para conectar el HDX a un mezclador o amplificador.
3. Conector PS/2 – Conecte aquí el teclado compatible con PS/2 para entradas de texto y navegación por
los menús.
4. Conector USB – Enchufe aquí un extremo de su cable USB y el otro en su computadora para permitir
que su HDX y su computadora se comuniquen entre sí para transferir archivos.
5. Conector de relé - Si desea usar la función de relé, enchufe sus cables de control estéreo de 3.5 mm
aquí y luego en su otro reproductor de CD. El cable debe tener un enchufe tipo estéreo para que las
unidades funcionen correctamente.
Conector de Start Remoto – Use este conector para enchufarlo a su mezclador compatible de Fader
Start o al interruptor remoto. Esta función está siempre activa.
a. Para usar este conector para el Fader Start, conecte el cable de Fader Start provisto a un
mezclador compatible con Fader Start. Cada vez que desplace el crossfader del mezclador
hacia el lado donde está la unidad activa, empezará a reproducir automáticamente. Cuando
aleje el fader de ese lado, la unidad se detendrá. Moviendo el fader hacia atrás activará la
reproducción otra vez.
b. También puede conectar a este jack interruptores de pedal para técnicas de mezcla creativa,
que puede encontrar en la mayoría de las tiendas de música. Los enchufes conectores
suelen ser de ¼”, por lo que necesitará un adaptador a 1/8”. Existen dos tipos de
interruptores de pedal que funcionan con este conector. El primer tipo es un interruptor de
botón tipo sí/no que se usa generalmente para cambiar los canales de los amplificadores de guitarra
El segundo es un interruptor de pedal momentáneo que se utiliza normalmente para los
pedales de sostenido de los teclados.
6. Conector del cable de alimentación IEC – Enchufe su cable de alimentación aquí. Arriba del conector
de alimentación hay un pequeño conmutador rojo que se usa para fijar la tensión de la unidad de modo
que corresponda con alguno de los sistemas eléctricos (115 V/60 Hz o 230 V/50 Hz). Asegúrese
especialmente de que este conmutador esté correctamente colocado antes de enchufar la unidad, dado
que en caso contrario se dañarán los componentes internos. Estos daños no están cubiertos por la
garantía.
7. Enlace HDX – Este puerto opcional se puede usar para expansión futura.
8. Conector de entrada MIDI (MIDI IN) – Este puerto es para recibir señales de MIDI (Musical
Instrument Digital Interface) de otros aparatos MIDI como los reproductores de CD, teclados, o cajas de
ritmos (drum machines).
Conector de salida MIDI (MIDI OUT) – El puerto es para enviar señales MIDI a otros aparatos MIDI.
9. Salida digital - El formato es de tipo 2, forma 1, también conocido como S/PDIF (Sony/Phillips Digital
Interface Format). Permite enviar información de audio digital a un dispositivo equipado con una entrada
S/PDIF.
