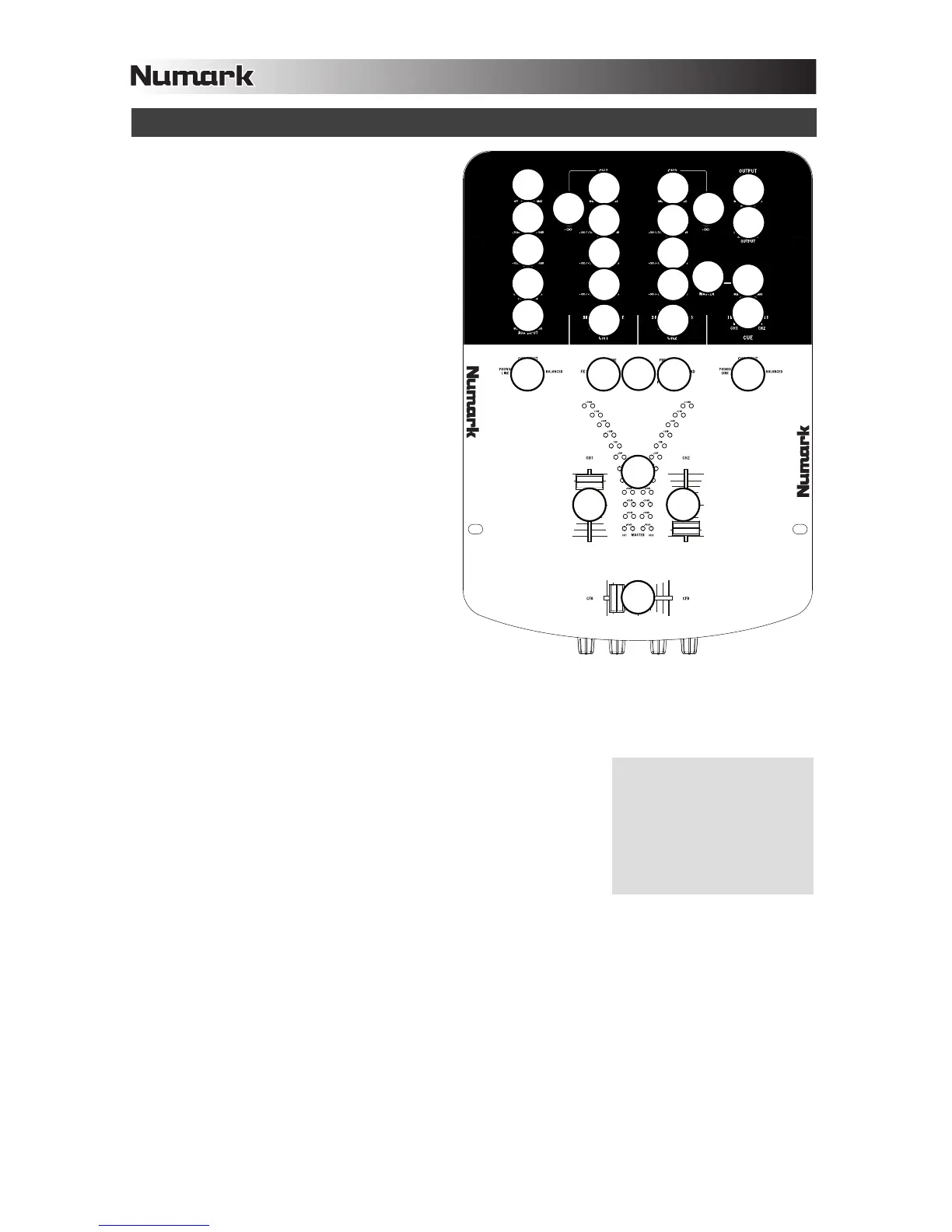

GERÄTEOBERSEITE
1. NETZ-LED – Ist beleuchtet, wenn das Mischpult
eingeschaltet ist.
2. MIKROFONLAUTSTÄRKE – Stellt den
Audiopegel des Mikrofonsignals ein.
3. MIKROFON-HÖHEN – Zur Einstellung der
Höhenfrequenzen des Mikrofonkanals.
Tipp: Falls beim Gebrauch des Mikrofons mit
hoher Lautstärke Rückkopplung auftritt, versuchen
Sie die hohen Frequenzen zu vemindern.
4. MIKROFON-BÄSSE – Zur Einstellung der
niedrigen (Bass-) Frequenzen des Mikrofonkanals.
5. FX-RETURN – Zur Einstellung der Lautstärke des
Signals, welches über die FX RETURN-Eingänge
an der Geräterückseite gesendet wird.
6. AUX-EINGANG – Zur Einstellung der Lautstärke
des Signals, welches über die AUX IN-Eingänge
auf der Geräterückseite gesendet wird.
7. KANAL-LAUTSTÄRKE – Zur Einstellung der
Lautstärke des Pre-Faders und des Pre-EQs des
entsprechenden Kanals.
8. KANAL-HÖHEN – Zur Einstellung der hohen
Frequenzen des entsprechenden Kanals.
9. KANAL-MITTEN – Zur Einstellung der mittleren
Frequenzen des entsprechenden Kanals.
10. KANAL-BÄSSE – Zur Einstellung der niedrigen
(Bass-) Frequenzen des entsprechenden Kanals.
11. KANAL-BALANCE – Hier wird die
Ausgabebalance zwischen rechts und links des
jeweiligen Kanals eingestellt (für alle Ausgaben:
MASTER, FX und AUX / BOOTH).
12. EQ -12dB / KILL-SCHALTER – Zur Einstellung
der KANAL-EQ Regler. Wird dieser gedrückt, ist
die niedrigste Einstellung der EQ-Regler “Null”
(eine rote LED leuchtet auf). Ist dieser nicht gedrückt, ist der niedrigste Wert der EQ-Regler -12dB.
Hinweis: Der höchste Wert für alle EQ-Regler ist immer +12dB.
13. EINGABEAUSWAHL – Zur Auswahl der Eingabequelle, die an den entsprechenden Kanal gesendet werden soll. Die
Eingabebuchsen befinden sich an der Geräterückseite.
14. FX-SEND – Zur Auswahl, ob das Signal des entsprechenden Kanals an die FX SEND Ausgänge gesendet wird.
• AUS – Das Signal wird direkt an den KANAL-FADER, dann an den
Programm-Mix gesendet.
• POST – Das Signal wird an den KANAL-FADER, dann an den FX-SEND
Ausgang, dann an den FX-RETURN Eingang, dann an den Programm-Mix
gesendet.
• PRE – Das Signal wird an den FX-SEND Ausgang, dann an den FX-
RETURN Eingang gesendet. Dieses Signal wird dann zusammen mit dem
gleichen Signal direkt an den KANAL-FADER gesendet. Beide werden
dann an den Programm-Mix gesendet.
15. KANAL-FADER – Zur Lautstärkeregelung des entsprechenden Kanals.
16. LED-MESSANZEIGE – Zur Überwachung der Lautstärke. Die äußeren beiden Messanzeigen überwachen die Pegel
jedes Kanals, die inneren Beiden den Programm-Mix.
17. CROSSFADER – Überblendung des Tonsignals zwischen den Kanälen, die der linken und rechten Seite des
Crossfaders zugeordnet sind.
Hinweis: Der Crossfader kann vom Anwender im Falle von Abnutzung ausgewechselt werden. Einfach die
Geräteabdeckung, dann die Halteschrauben entfernen. Der Fader sollte nur mit einem von Ihrem örtlichen Numark-
Händler erhältlichen Originalersatzteil ersetzt werden.
18. MASTER – Zur Einstellung der Ausgabelautstärke des Programm-Mix.
19. AUX-/ BOOTH-AUSGABE – Zur Einstellung der Lautstärke des Signals, welche an die AUX-/ BOOTH-AUSGÄNGE an
der Geräterückseite gesendet wird. Dieses Signal ist mit der MASTER-AUSGANG identisch.
20. MASTER-TASTE – Ist diese gedrückt, sendet diese Taste den Programm-Mix an die Kopfhörer (eine an der Taste
befindliche, rote LED leuchtet auf). Ist die Taste nicht gedrückt, wird der Cue-Kanal an die Kopfhörer gesendet.
21. CUE-LAUTSTÄRKE – Zum Einstellen der Lautstärke der Kopfhörerausgabe.
22. CUE-SCHIEBEREGLER – Zum Abhören des Audiosignals auf Kanälen 1 und 2. Schiebt man den Regler nach links,
hört man Kanal 1, schiebt man ihn nach rechts, Kanal 2.
Falls an die FX-SEND oder FX-
RETURN Buchsen nichts
angeschlossen ist, wird das
Audiosignal zwischen diesen
automatisch überbrückt. Auf diese
Weise besteht ein
ununterbrochenes Signal, falls der
FX-SEND Schalter versehentlich
