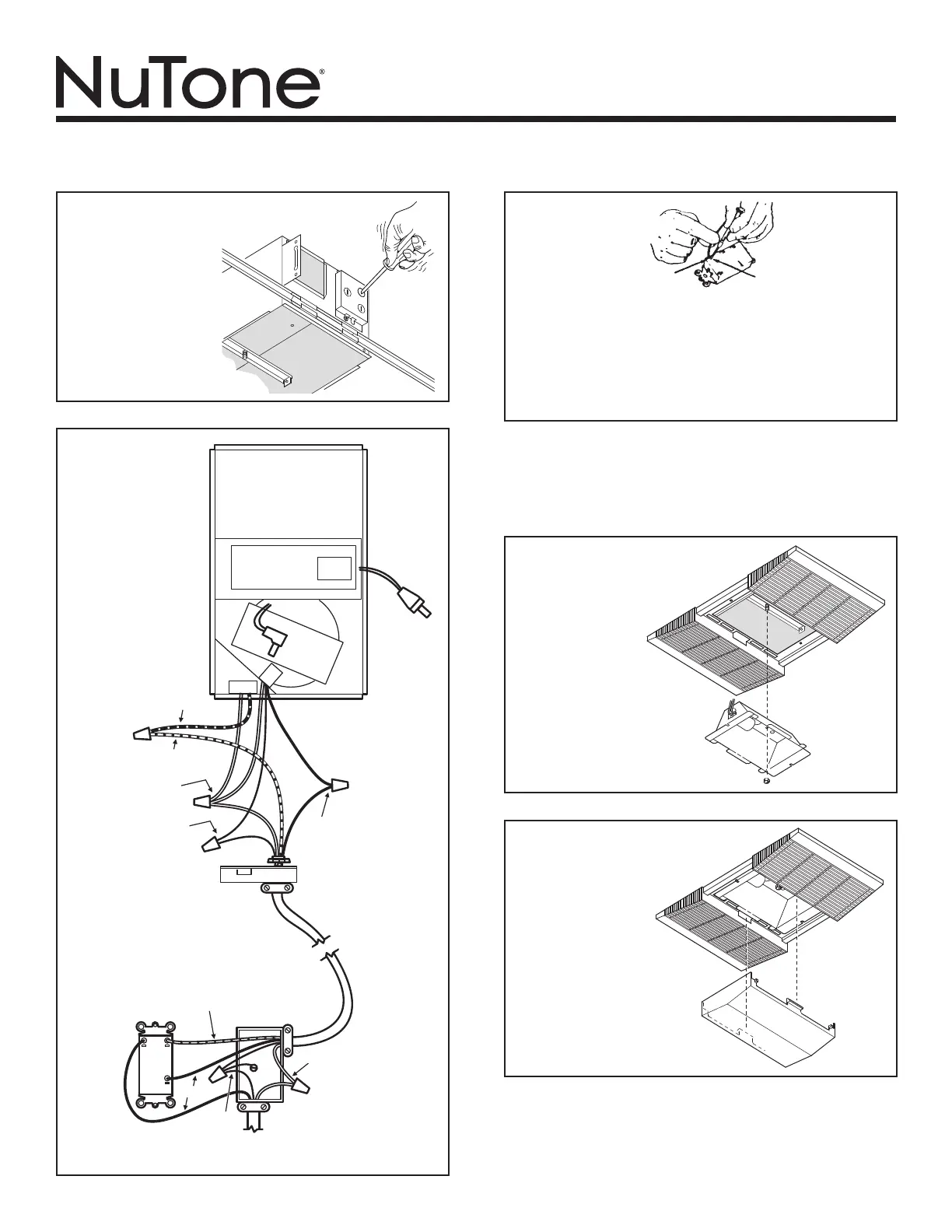

MODELO 668RP
Página 7
ROJO
NEGRO
LÍNEA DE ENTRADA
DE 12O VCA
VENTILADOR
LÁMPARA
3 CABLES
DE TIERRA
ROJO
2 CABLES
DE TIERRA
B
C
B
C
LÁMPARA
VENTILADOR
2 CABLES
NEGROS
AZUL
3 CABLES
BLANCOS
2 CABLES BLANCOS
4. Con un destornillador
plano, saque las
tapas removibles
apropiadas.
5. Haga las
conexiones
eléctricas tal
como se muestra.
ENTRADA PARA CABLE
RANURA DE
DESENGANCHE
Si el interruptor no está conectado apropiadamente y hay que
cambiar los cables:
1. Cada entrada para cable tiene una ranura de desenganche.
2. Meta un destornillador o clavo pequeño en la ranura de
desenganche al tiempo que saca el cable poco a poco.
3. NO jale ningún cable para sacarlo del interruptor, sin utilizar la
ranura de desenganche, porque podría dañar el interruptor.
7. Instale la rejilla y
el reflector de luz.
Enchufe la luz en
el tomacorriente
(B). Apriete bien la
tuerca ciega. Tenga
cuidado de no
apretarla en exceso
porque podría
deformar el reflector.
Instale una bombilla
de 100 watts (máx.).
6. Vuelva a colocar el conjunto del ventilador que se desmontó en el
paso 4 de la sección “PREPARACIÓN DE LA UNIDAD” (pág. 6).
Enchufe el conjunto del ventilador en el tomacorriente (C) que
está al costado de la cubierta de conexión. Encamine los cables
alejándolos de las entradas del ventilador.
8. Instale la lente de
la lámpara. Con
cuidado, presione
las lengüetas en la
lente e insértelas
en las ranuras de
la rejilla.
