6
1
1

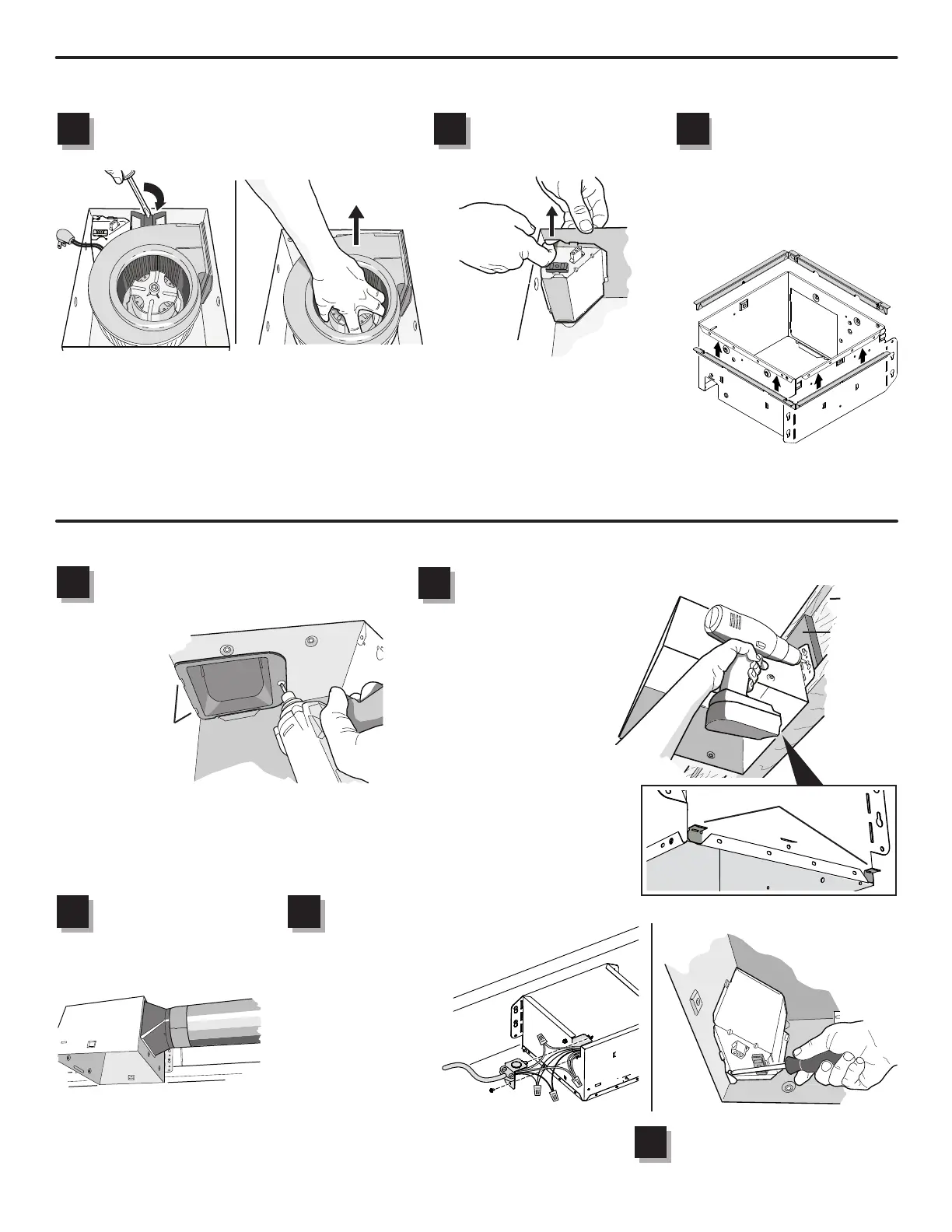

TOUS TYPES DE POSE
Retirez tous les matériaux d’emballage,
débranchez le ventilateur et retirez-le de
son boîtier.
Enlevez le panneau de
câblage du boîtier du
ventilateur.
1
2
Pour une rénovation -
passez à la page 7.
1
4
Fixez le clapet/raccord de conduit
au boîtier du ventilateur.
Fixez le boîtier à la charpente du plafond.
ERGOTS
Poussez le
raccord par
l’ouverture
à partir de
l’intérieur du
boîtier.
Engagez les
ergots et fixez
le tout avec les
vis se trouvant
dans le sachet
de pièces.
Assurez-vous que le dessous du
boîtier affleure la surface finie du
plafond.
Pour un emplacement approprié,
utilisez un matériau de plafond
de 13 mm (½ po) : Pliez les
ergots du boîtier (sur l’extérieur
du boîtier) pour qu’ils s’ajustent
contre le bas de la solive.
Fixez le boîtier avec des oreilles
de montage à l’aide des fixations
appropriées. Si vous fixez le
boîtier à une solive en « I », utilisez
un bloc de bois comme illustré.
NOUVELLE INSTALLATION
1
5
ERGOTS DU BOÎTIER
SOLIVE
EN « I »
BLOC DE
BOIS
1
3
Il est possible de xer
une paire de brides sur
le boîtier si cela est
nécessaire ou souhaité.
Emboîtez les deux pièces de brides
sous le bord retourné du boîtier
(sur les quatre côtés).
11
6 7
Raccordez un conduit
rond de 10 cm
(4po).
Branchez les ls.
Finissez la surface du
plafond. Continuez ensuite
avec l’étape 9.
Raccordez le câble
d’alimentation à la plaque
de câblage (du sachet
de pièces) à l’aide du
connecteur homologué
UL. Raccordez le câblage
de la maison à celui du
ventilateur. Reportez-vous
au schéma de câblage pour
les détails du branchement.
Fixez la plaque de câblage sur le boîtier du ventilateur
à l’aide de la vis (du sachet de pièces). Remontez le
panneau de câblage et fixez-le avec les vis se trouvant
dans le sachet de pièces.
1
8
