GENERAL INFORMATION
SERVICE INFORMATION
The performance of your new Power Brush greatly depends upon home
maintenance. The instructions given in the booklet will guide you in performing
simple home maintenance. To obtain the most satisfying years of service, read
through these instructions and keep them handy for future reference. If you require
service, contact your NuTone dealer. For the name of your nearest sales distributor
or NuTone Service Center, call TOLL FREE 1-800-543-8687.
RATING PLATE
The model number and serial
number are indicated on the rating
label located on the bottom of the
Power Brush. Always refer to these
numbers when inquiring about service.
Write the serial model in the
space below.
MODEL #:_______________________
SERIAL #:_______________________
This Power Brush is approved for use only with the following
NuTone Hoses and Extension Cords:
• Model CH230 when used with 599CS Extension Cord
• Model CH 310
• Model CH510
• Model CH515
• Model CH610 or Model CH615 when used with CI-390 or CI395
Series Wall Inlets
• 599CS Extension Cord
CT600
AMPS
2.4
LISTED
524B
LR8487
ACCESSORY
NOZZLE
CÓMO MANTENER LA ESCOBA
¡ADVERTENCIA! Riesgo de sacudida eléctrica o lesiones
personales
Desconectar el suministro eléctrico antes de dar servicio o limpiar la unidad.
De lo contrario, podría producirse una sacudida eléctrico o lesiones
personales por la puesta en marcha repentina de la escoba.
CÓMO REEMPLAZAR
LA BOMBILLA

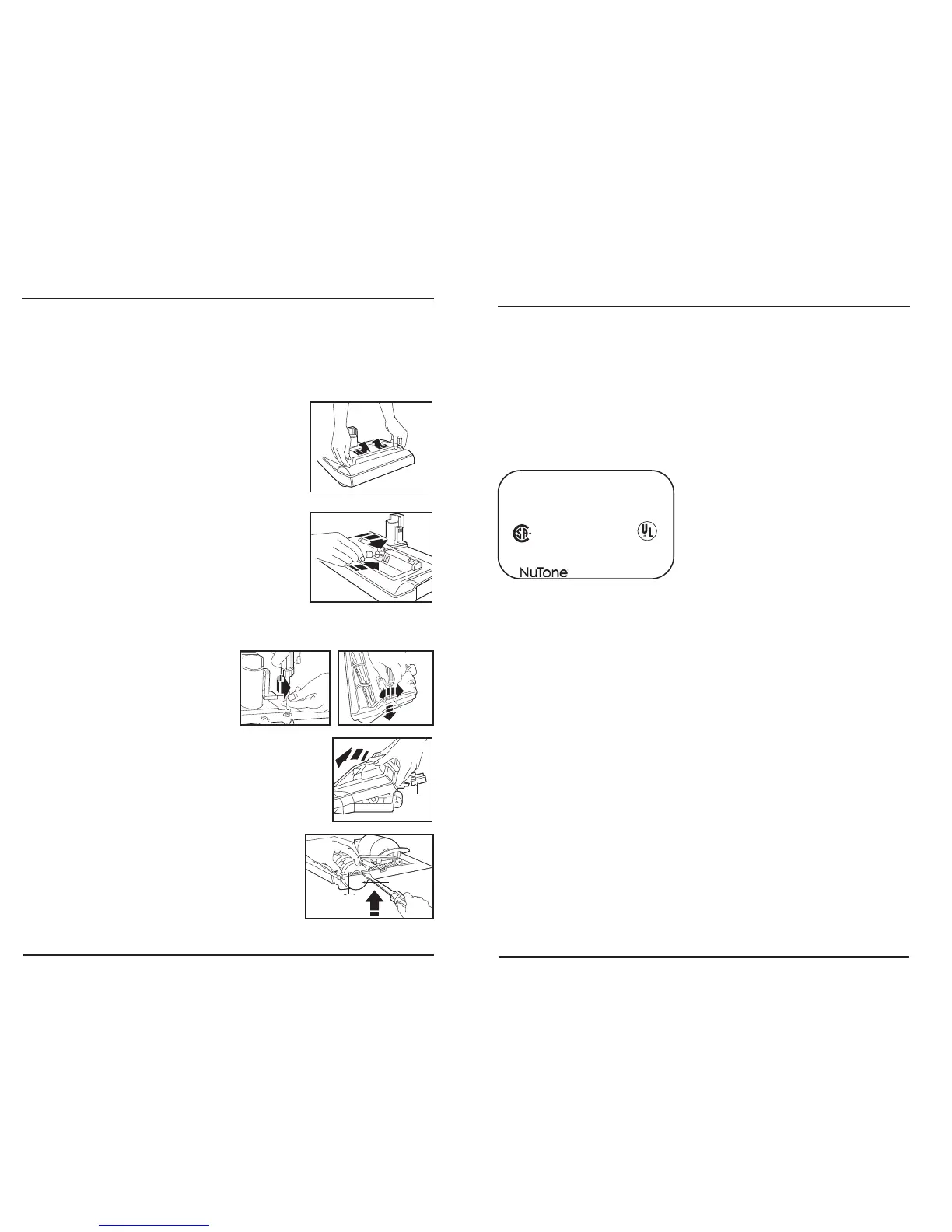

1. Sacar la tapa de la bombilla presionando y levantando
ambos lados tal como se muestra (fig. 1).
2. Empujar y girar la bombilla en el sentido contrario a las a
gujas del reloj para sacarla (fig. 2).
3. Poner una nueva bombilla. La bombilla no debe ser superior
a los 15 vatios. Cerrar la tapa de la bombilla hasta que
encaje en su sitio.
FIG. 1
FIG. 2
CÓMO CAMBIAR LA CORREA
1. Sacar la tapa de la bombilla y la bom
billa tal como se indica en CÓMO REEM-
PLAZAR LA BOMBILLA.
2. Destornillar los tornillos de la tapa
(fig. 1).
3. Dar la vuelta a la escoba. Para
sacar la tapa, insertar el destornillador
en las lengüetas de la tapa a ambos lados y girar para soltarlas
(fig. 2).
4. Girar la boquilla hacia arriba. Pisar el pedal de liberación del
mango y bajar la anilla giratoria. Inclinar la tapa hacia delante
desde la parte de atrás hasta que la parte delantera se
desenganche (fig. 3).
5. Inserte y gire cuidadosamente un destornillador en la tapa
de cada extremo para soltar el cepillo de la base. (Fig. 4)
6. Sacar la correa gastada.
7. Inspeccione y limpie las áreas de los tapas de los extremos.
Consulte “CONJUNTO MECÁNICO DEL CEPILLO
AGITADOR” para ver diagramas de todo el conjunto del
cepillo agitador.
