NuTone QTN110E - Instalaciones Típicas; Planificación de la Instalación

MODELO QTN110E
Página 6

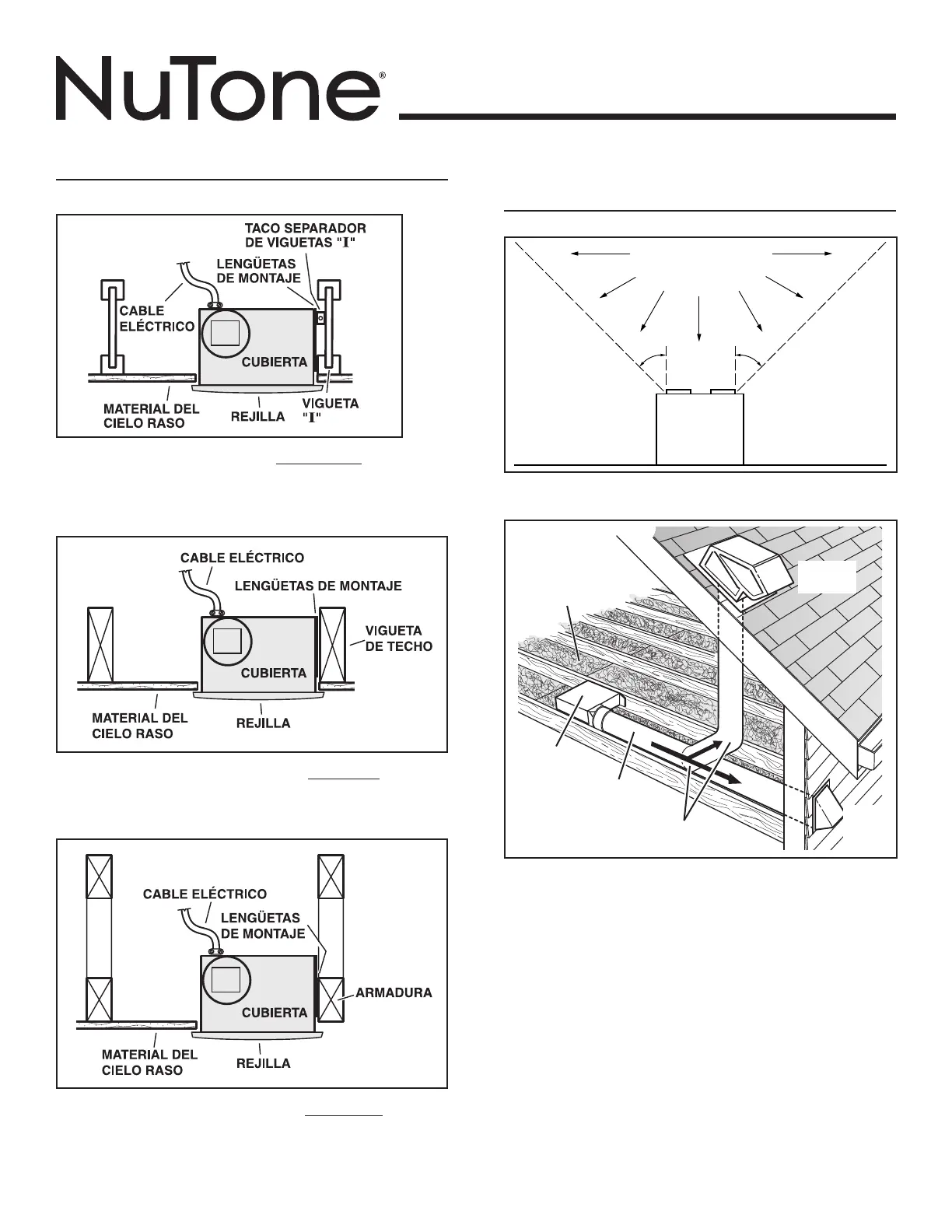

INSTALACIONES TÍPICAS
Montaje de cubierta en viguetas “I”.
Utilice un taco separador de viguetas “I” (sumi-
nistrado).
Montaje de cubierta en viguetas.
Montaje de cubierta en armadura.
PLANIFICACIÓN DE LA
INSTALACIÓN
El ventilador funcionará con más eficiencia y menos ruido si se
ubica en un sitio donde requiera el tramo de conducto más corto
posible y un mínimo número de codos.
Instale una tapa de techo o de pared que tenga un regulador de
tiro incorporado a fin de reducir los contratiros.
Alimente la unidad con el voltaje de línea y el cable eléctrico
apropiados.
Equipo
para cocinar
Piso
ÁREA QUE COCINA
No instale sobre o dentro
de esta área.
45
o
45
o
NO PARA EL
USO EN UN
ÁREA QUE COCINA.
CODO REDONDO
DE 4 PULG.
*
CUBIERTA DE
VENTILADOR
CONDUCTO
REDONDO DE
4 PULG.
*
* Se compran
por separado
TAPA
DE
PARED*
TAPA DE
TECHO *
AISLAMIENTO
(Puede ser colo-
cado alrededor y
sobre de la cubierta
del ventilador.)
