Guía de instalación del ventilador XN110HL
Página 18
3
1
4
2
1
2
3

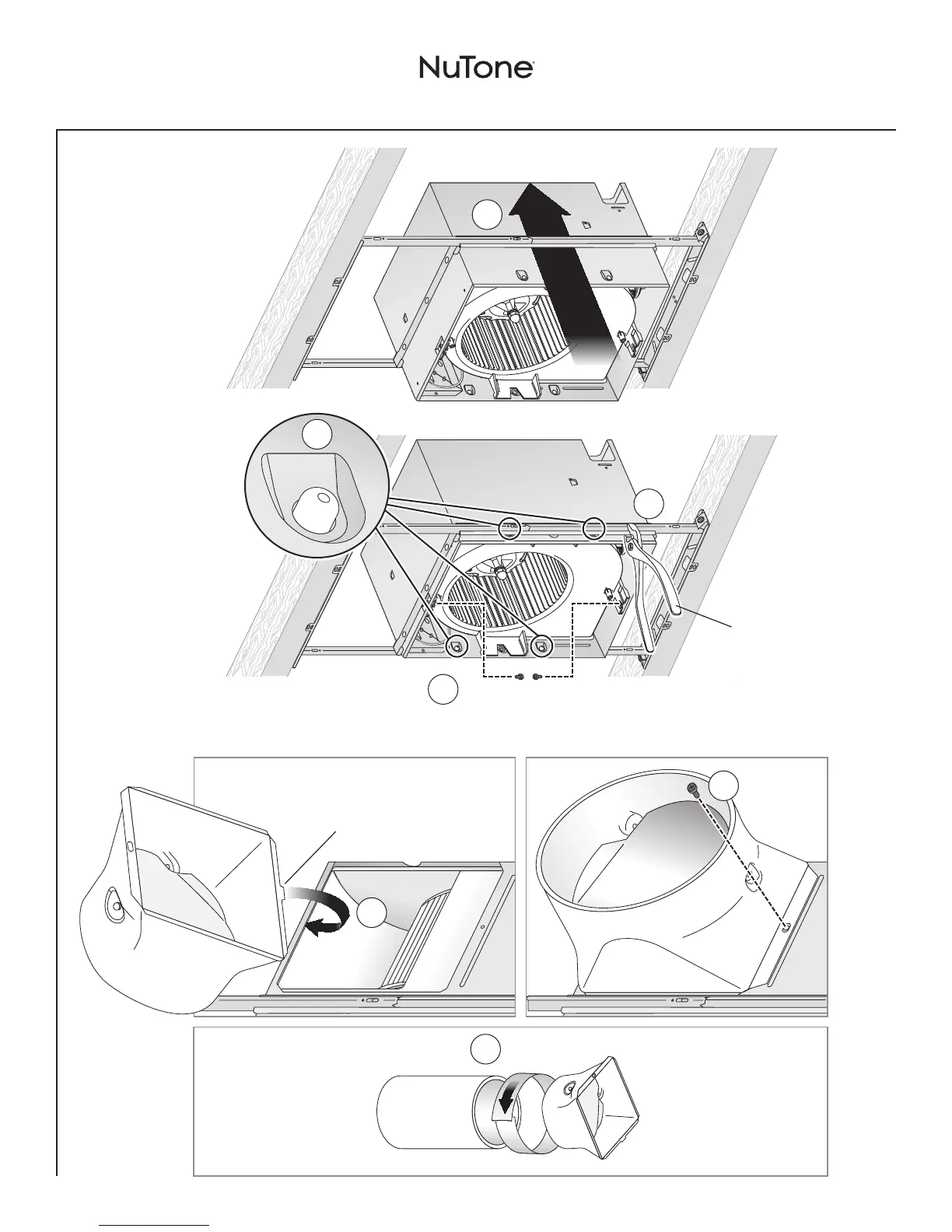

Instalación en una construcción nueva
3
Acople y
fije la cubierta
4
Acople el conector de conducto y los conductos
Coloque la cubierta entre
las vigas y doble el canal
a ambos lados del marco
de montaje para fijar la
cubierta en su lugar.
No doble la cubierta.
Tornillos de la bolsa de piezas
Las bridas superior e inferior se
instalan por fuera de la cubierta
Introduzca la pestaña
en la ranura del interior
de la cubierta
Tornillo
de la bolsa
de piezas
Cinta
Conductos de
6 pulg. (15.2 cm)
Acople
a presión
