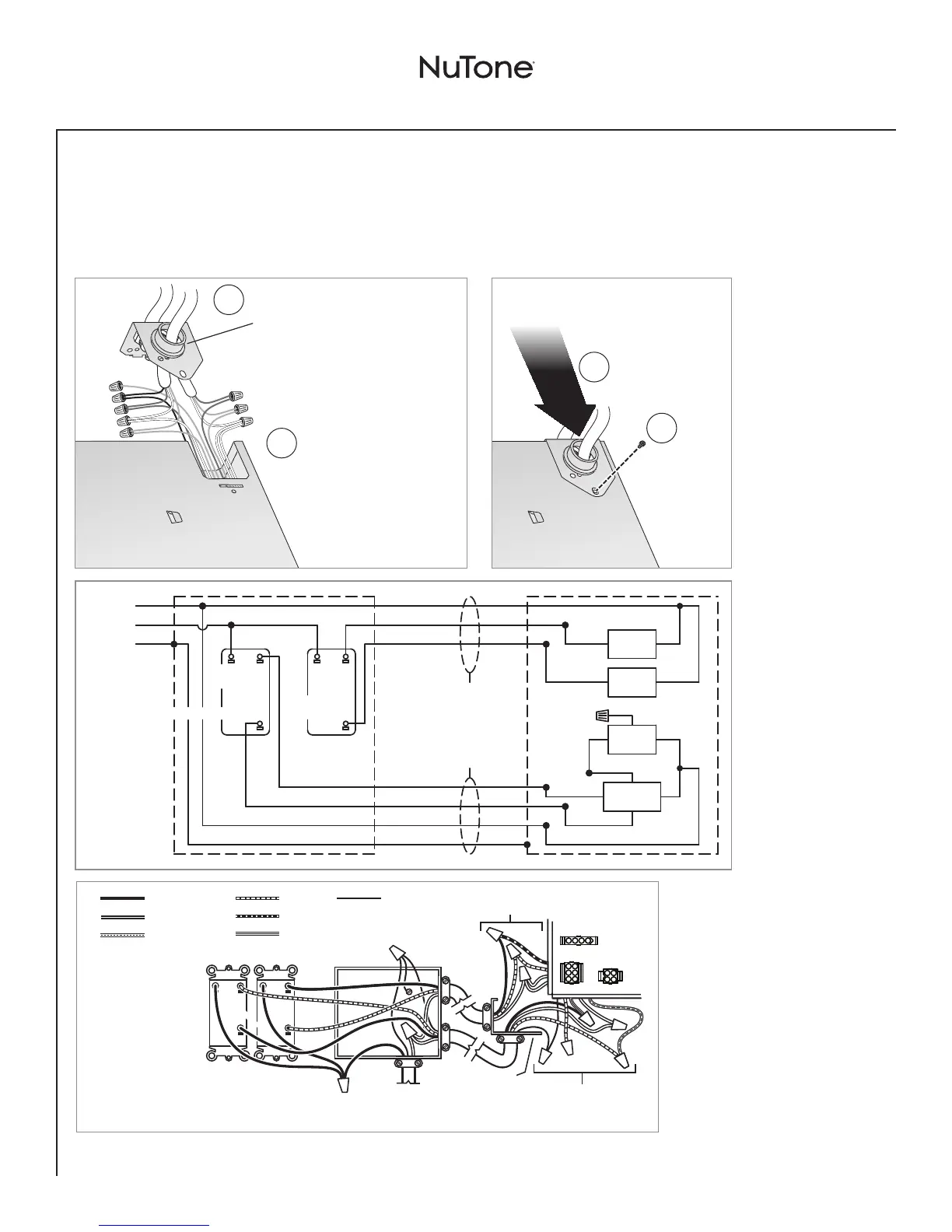

Instalación en una construcción nueva
5
Conecte los cables e instale la placa de agujero ciego
• Tienda el cable eléctrico de 120 VCA hasta el lugar de la instalación.
• Use conectores aprobados por UL para fijar el cableado a la placa de agujero ciego incluida en la bolsa de piezas.
• Conecte los cables tal como se ilustra en el diagrama de cableado.
• No utilice un reductor de intensidad para hacer funcionar la lámpara.
Tornillo
de la bolsa
de piezas
Acople la abrazadera para cables
a la placa de agujero ciego.
La placa de agujero ciego se
monta en el exterior de la cubierta
y puede orientarse en la dirección
que se desee.
Conecte los cables
Ventilador
Lámpara
LÁMPARA
BLANCO
ENCENDIDO
MANUAL
TIERRA
BLANCO
NEGRO
TIERRA
BLANCO
NEGRO
ROJO
INTERRUPTORES
DE PARED
MULTIFUNCIONALES
SENSOR/CONTROL
LÁMPARA
LÁMPARA
DE NOCHE
AZUL
LÁMPARA
DE NOCHE
ROJO
BLANCO
NEGRO
ROJO
VENTILADOR
SENSOR/
CONTROL
NEGRO
BLANCO
CAFÉ
NEGRO
ROJO
NARANJA
14/3
120 VCA
LÍNEA DE
ENTRADA
14/3
(SI SE UTILIZAN
TODAS LAS
OPCIONES DE
INTERRUPTORES
DE PARED)
PLACA DE
AGUJERO CIEGO
CABLES DEL RECEPTÁCULO
DE LA LÁMPARA
CABLES DEL
RECEPTÁCULO DEL
VENTILADOR
INTERRUPTORES
DE PARED MULTIFUNCIONALES
(Se compra por separado)
LÍNEA DE
ENTRADA DE
120 VCA
ENCENDIDO MANUAL
CAJA DEL
INTERRUPTOR
LÁMPARA
LÁMPARA
DE NOCHE
SENSOR/CONTROL
NEGRO
BLANCO
ANARANJADO
ROJO
AZUL
TIERRA
(Verde o sin
aislamiento)
MARRÓN
RECEPTÁCULOS
• Vea los detalles
de la sección
FUNCIONAMIENTO
en la página 26.
• Interruptor de
SENSOR/CONTROL
que enciende el
control de humedad
para funcionamiento
automático y lo apaga
para realizar limpieza
y mantenimiento.
• Interruptor de
ENCENDIDO
MANUAL que
enciende/apaga
directamente el
ventilador.
• No se requiere que el interruptor
de ENCENDIDO MANUAL
encienda manualmente el
ventilador (vea la página 24).
• El interruptor SENSOR/
CONTROL se puede colocar
donde no se pueda tener acceso
fácilmente para uso diario; tal
vez sea necesario etiquetarlo
y colocarlo donde no se pueda
encender sin ser visto desde el
ventilador para cumplir con los
códigos locales y nacionales.
