Guía de instalación del ventilador XN110HL
Página 23
1
2
2
1
3
4

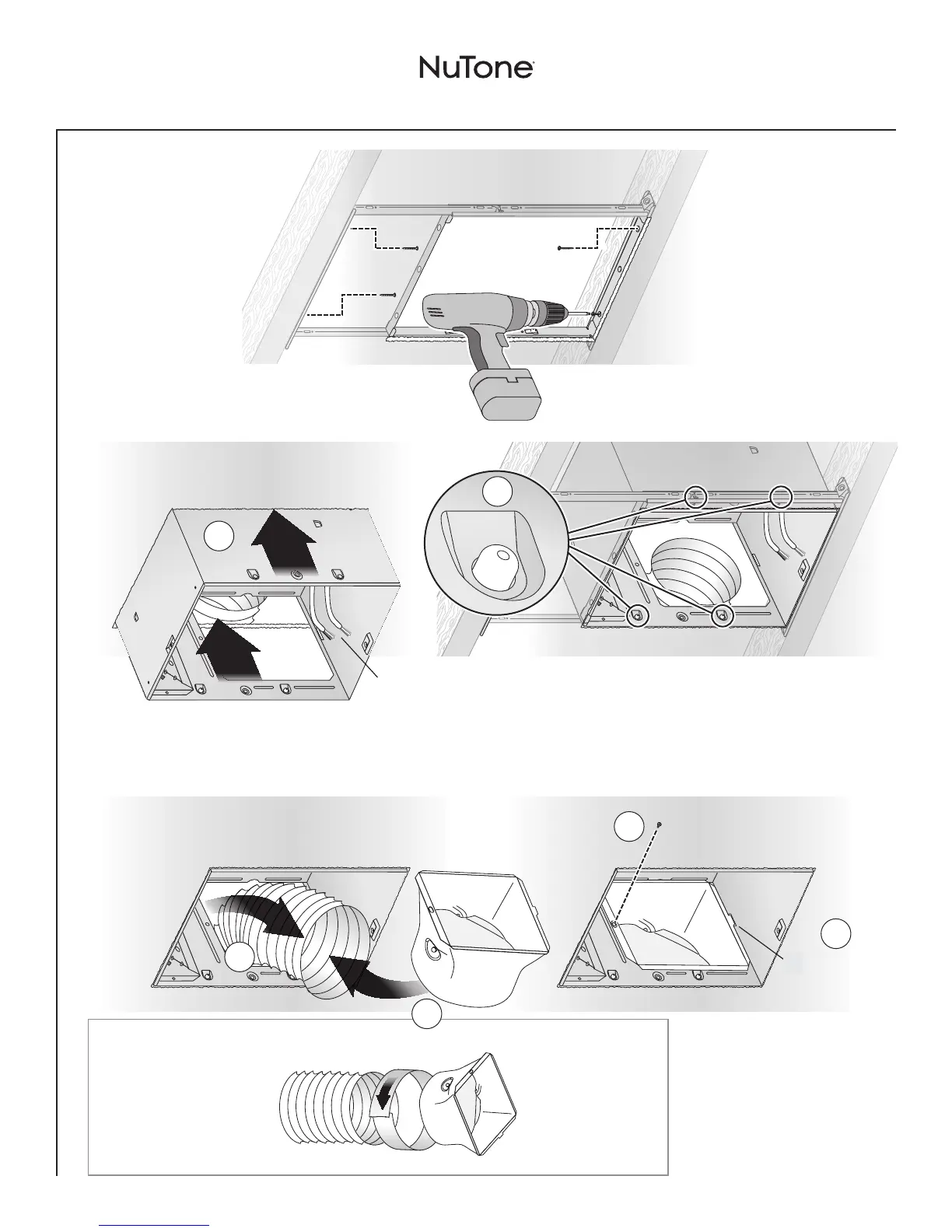

Instalación de conversión
Tornillo de la
bolsa de piezas
Tornillos
extraídos en
el paso 7
Tire del cableado existente hacia el interior de la cubierta
a medida que lo inserta en el marco de montaje
Tire de los
conductos
existentes
hacia el interior
de la cubierta
10
Acople el conector de conductos y los conductos
8
Sujete el
marco de
montaje
9
Encaje la cubierta a presión
Acople
a presión
Cinta
Conductos de
6 pulg. (15.2 cm)
Introduzca la
pestaña en la
ranura del interior
de la cubierta
