NuTone XN110HL

Guía de instalación del ventilador XN110HL
Página 24
2
1
4
5
6
3

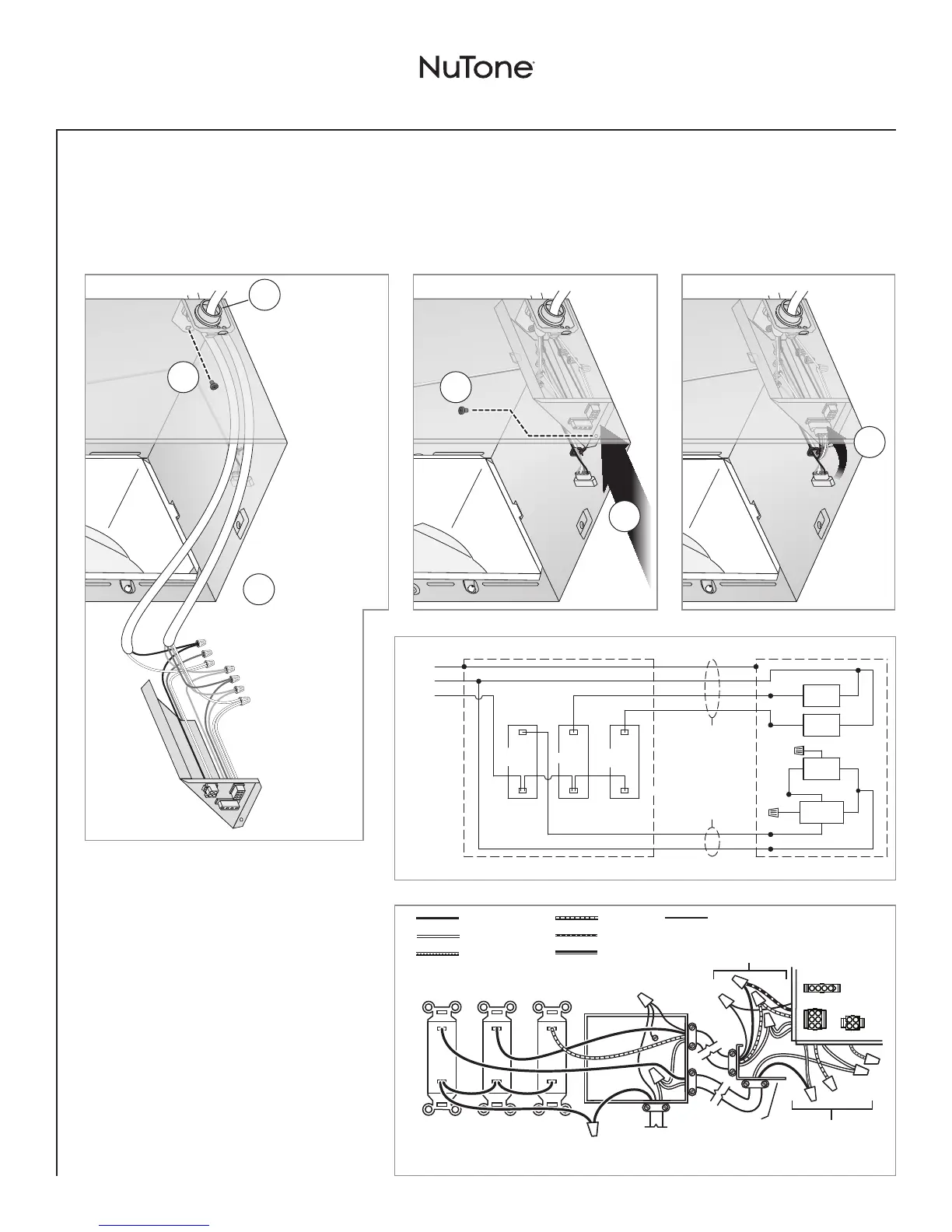

Instalación de conversión
11
Instale la placa de agujero ciego, conecte los cables e instale
el panel de cableado
Tornillo
de la bolsa
de piezas
Conecte
los cables
Ventilador
Lámpara
Tornillo
extraído en el
paso 6
• Use conectores aprobados por UL para fijar el cableado a la placa de agujero ciego incluida en la bolsa de piezas.
• Conecte los cables tal como se ilustra en el diagrama de cableado.
• No utilice un reductor de intensidad para hacer funcionar la lámpara.
Acople la
abrazadera
para cables a la placa
de agujero ciego.
La placa de agujero
ciego se monta
en el interior de la
cubierta y puede
orientarse en la
dirección que
se desee.
14/3
14/2
LÁMPARA
BLANCO
AZUL
LÁMPARA
DE NOCHE
ROJO
VENTILADOR
SENSOR/
CONTROL
NEGRO
BLANCO
CAFÉ
NEGRO
ROJO
NARANJA
SENSOR/
CONTROL
LÁMPARA
DE NOCHE
TIERRA
BLANCO
NEGRO
INTERRUPTORES
DE PARED
MULTIFUNCIONALES
O ESTÁNDAR
LÁMPARA
TIERRA
BLANCO
NEGRO
ROJO
BLANCO
NEGRO
120 VCA
LÍNEA DE
ENTRADA
PLACA DE
AGUJERO CIEGO
CABLES DEL RECEPTÁCULO
DE LA LÁMPARA
CABLES DEL
RECEPTÁCULO
DEL VENTILADOR
CONTROLES DE PARED
MULTIFUNCIONALES O ESTÁNDAR
(Se compra por separado)
LÍNEA
DE ENTRADA DE
120 VCA
SENSOR/
CONTROL
CAJA DEL
INTERRUPTOR
LÁMPARA
LÁMPARA
DE NOCHE
RECEPTÁCULOS
NEGRO
BLANCO
ANARANJADO
ROJO
AZUL
TIERRA
(Verde o sin aislamiento)
MARRÓN
• Vea los detalles de la sección
FUNCIONAMIENTO en la página 26.
• El interruptor de SENSOR/CONTROL
permite encender el control de humedad
para funcionamiento automático y
apagarlo para realizar limpieza y
mantenimiento.
• Se puede usar el modo alternado para
encender manualmente el ventilador.
• El interruptor SENSOR/CONTROL se
puede colocar donde no se pueda tener
acceso fácilmente para uso diario; tal
vez sea necesario etiquetarlo y colocarlo
donde no se pueda encender sin ser visto
desde el ventilador para cumplir con los
códigos locales y nacionales.
