av den mekaniske låsen må du trykke på nødstoppknappen og
flytte den oppover (fig. 26) (26.5).
JUSTERING AV BOREDYBDEN (FIG. 27)
Denne funksjonen er nyttig når du ønsker å bore hull med
samme dybde i et arbeidsstykke. Fastspenn arbeidsstykket
i skruestikken på apparatet. Sett ønsket bor inn i chucken.
Plasser boren på arbeidsoverflaten. Løsne låsehåndtaket (fig.
27) (27.1) og drei ringen til skalaen til null (fig. 27) (27.2). Velg
nå ønsket dybde og drei ringen til skalaen helt til ønsket dybde
som oppgitt av pilen. Stram låsehåndtaket til igjen. På denne
måten vil boren stanse ved den innstilte dybden hver gang.
Bruk dybdestoppermutrene (fig. 27B) (27B.1) og
dybdeskalaen (fig. 27B) (27B.2) og still inn ønsket hulldybde.
Fest dybdestoppermutrene. På denne måten vil boren stanse
ved den innstilte dybden hver gang.
ENDRING AV CHUCKENS HASTIGHET
(FIG. 28 - 29, OG DIAGRAM 1, SIDE 15)
Skru løs krysshodeskruene som fester beskytteren
til remskivene. Løft opp beskytteren for å avdekke
remskivesystemet. Bestem hastigheten som er nødvendig
for chucken og finn posisjonen til remmen på de tilhørende
remskivene (slå opp i hastighetsdiagrammet). Løsne de to
vingeskruene på begge sidene av komponenten (fig. 28) (28.1).
For å slakke spenningen til drivremmen må du flytte spaken
for remstramming mot venstre (fig. 28) (28.2). På denne måten
vil motoren, som er plassert på baksiden av apparatet, gli på
de to glideskinnene og løsne spenningen til drivremmen. For
å flytte drivremmen helt til ønsket posisjon på remskivene må
du skyve remmen på transmisjonsakselens største remskive i
retning av den remskiven som er litt mindre og samtidig dreie
transmisjonsakselen for hånd helt til drivremmen er plassert på
den remskiven som er litt mindre. Gjenta denne prosedyren på
remstrammerskiven og på motorremskiven helt til remmen er
plassert på de ønskete remskivene.
Løsne spaken for remstramming (fig. 28B) (28B.1).
På denne måten blir spenningen på drivremmen slakkere.
Motorenheten er hengslet for å kunne stramme drivremmen.
For plassering av remmen på remskivene, se diagram 1.
Ikke kryss remmen for å oppnå middels hastighet. Apparatet
Når drivremmen er plassert på de ønskete remskivene må du
stramme den ved å flytte spaken for remstramming mot høyre.
For å kontrollere at spenningen er korrekt må du trykke med
en finger på midten av drivremmen (fig. 29). Remmen bør
bevege seg ca. 13 mm. Stram til igjen de to vingemutrene for å
fastspenne motoren på de to glideskinnene.
Når drivremmen er plassert på de ønskete remskivene
må du stramme den ved å flytte den hengslete motoren i pilens
retning (fig. 30) (30.1). For å kontrollere at spenningen er korrekt
må du trykke med en finger på midten av drivremmen (fig. 31).
Remmen bør bevege seg ca. 13 mm (fig. 31) (31.1). Stram igjen
Denne boremaskinen krever lite vedlikehold. Pass bare på at alle
delene som ikke er malte må beskyttes med et tynt lag med lettolje.
Ikke la det være sponrester igjen på apparatet. Ikke kasser
sponen sammen med husholdningsavfallet. Sponen skal
kasseres hos et kildesorteringssenter.
Undersøk og kontroller alltid innstillingene og justeringene før
GENERELLE RETNINGSLINJER FOR Å BRUKE
Bruk alltid en kjørner for å merke av stedet hvor du skal bore. En
kjørner er en spiss stålstang til å hamre merker i arbeidsstykket.
Kjørneren hindrer at boren kan flytte seg fra den bestemte
Begynn alltid med å bore et lite hull og utvid deretter gradvis
diameteren. Når du skal bore i metaller må du smøre boren
ALDRI bruk vann eller et vannbasert smøremiddel som
kjølemiddel. Du kan få elektrisk støt. IKKE bruk olje når du skal
bore i kobber eller messing. Vær forsiktig når du skal bore i
kobber eller messing. Det er lett for at boren sitter seg fast.
Verktøy med liten diameter må arbeide ved større hastighet.
Dess større verktøyets diameter er dess mindre er hastigheten
Det følgende diagrammet over borehastigheter er kun
veiledende og inkluderer kun de mest vanlige materialene,
bordiameterene og borehastighetene.

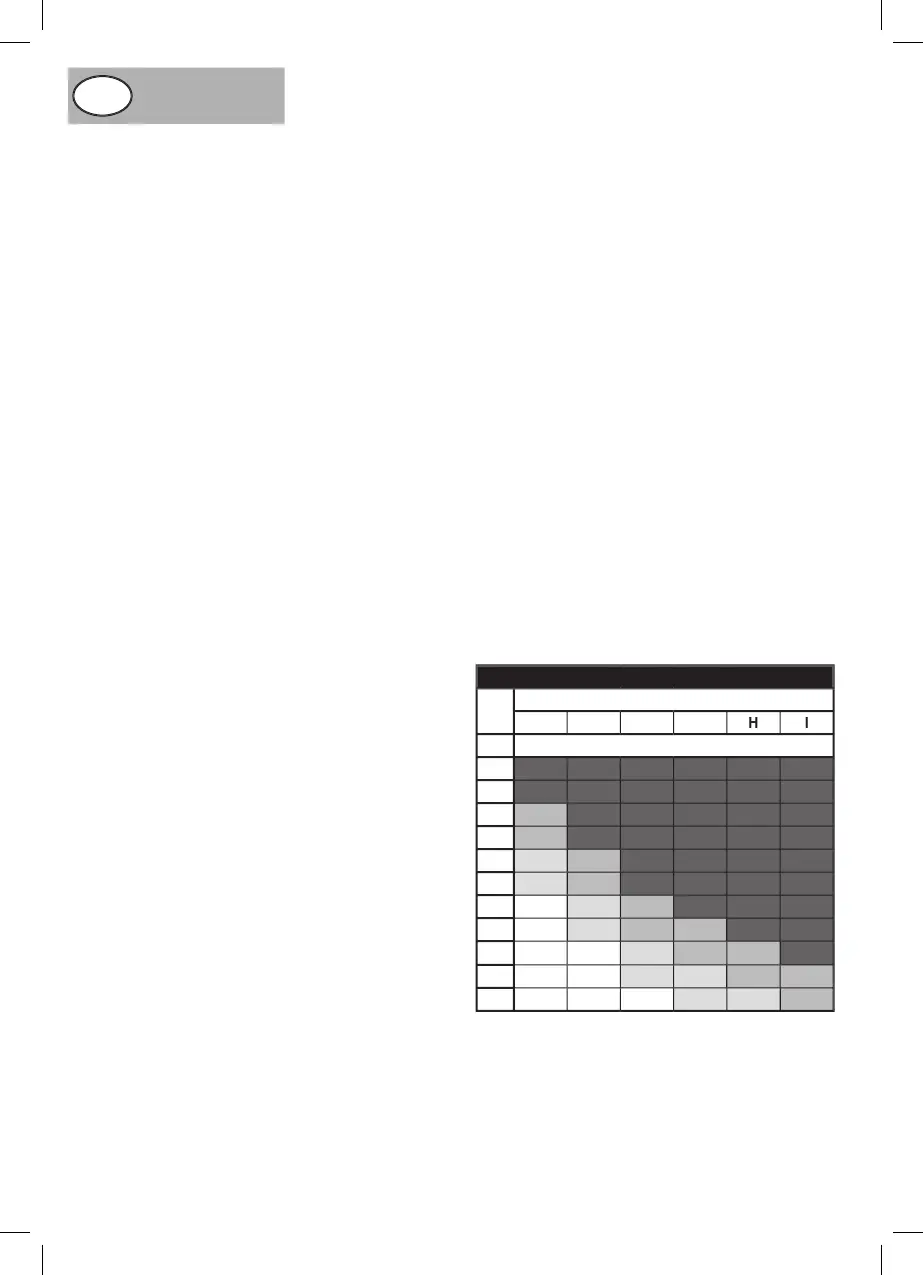

Borehastighet (kun veiledende)
Chuckens hastighet (o/min.)
2500 2500 2500 2500 2500 2500
2500 2500 2500 2500 2500 2500
