REGOLAZIONE DELLA COPPIA

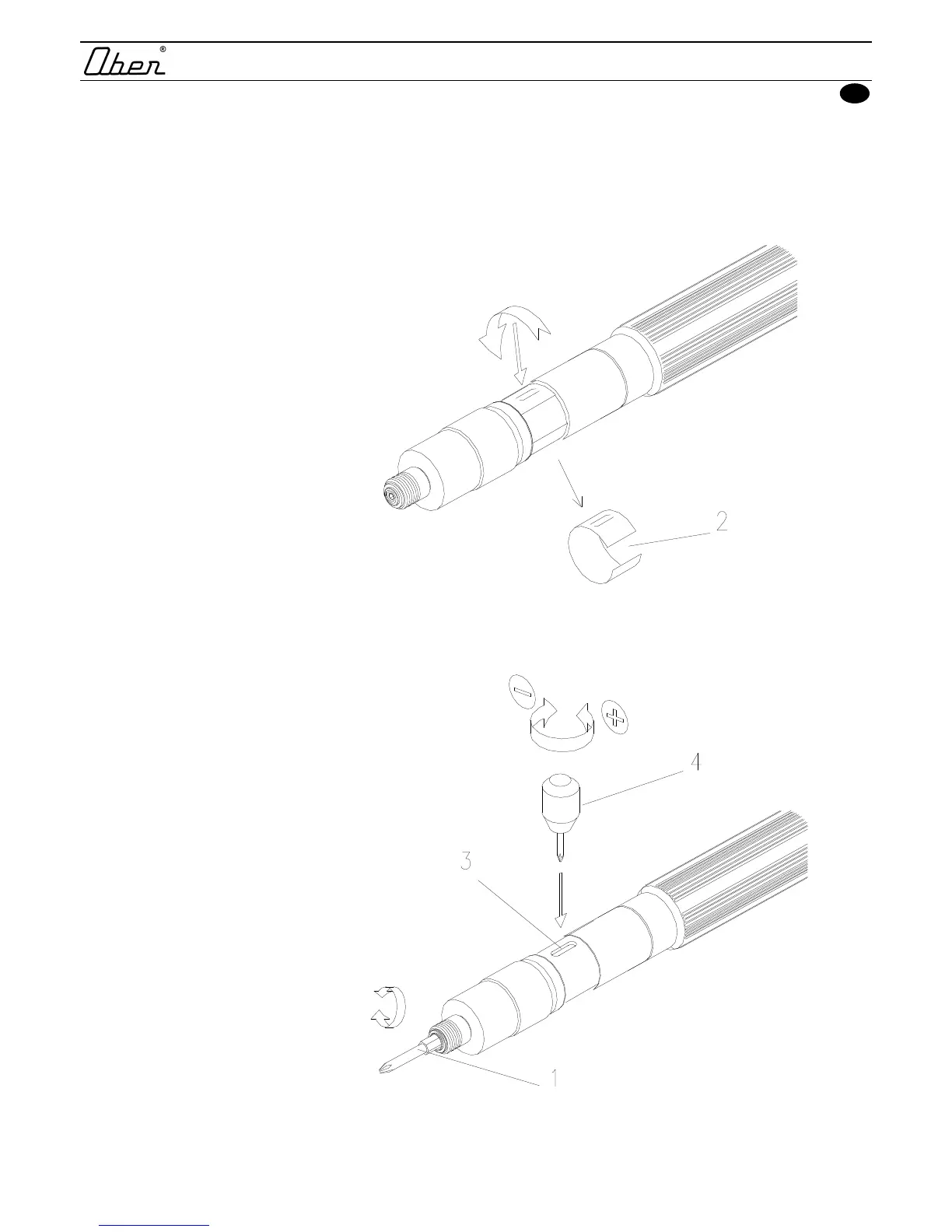

Per regolare la coppia di serraggio si deve: (Fig.6)
• ruotare l’anello elastico 2 fino a scoprire l’asola 3 sul corpo frizione (a)
• ruotare la lama 1 fino a che non compare il foro di regolazione in corrispondenza dell’asola e inserire il cacciavite 4 (b)
• ruotare il cacciavite 4 in senso antiorario per aumentare la coppia
• ruotare il cacciavite 4 in senso orario per diminuirla.
a
Fig.6
b
