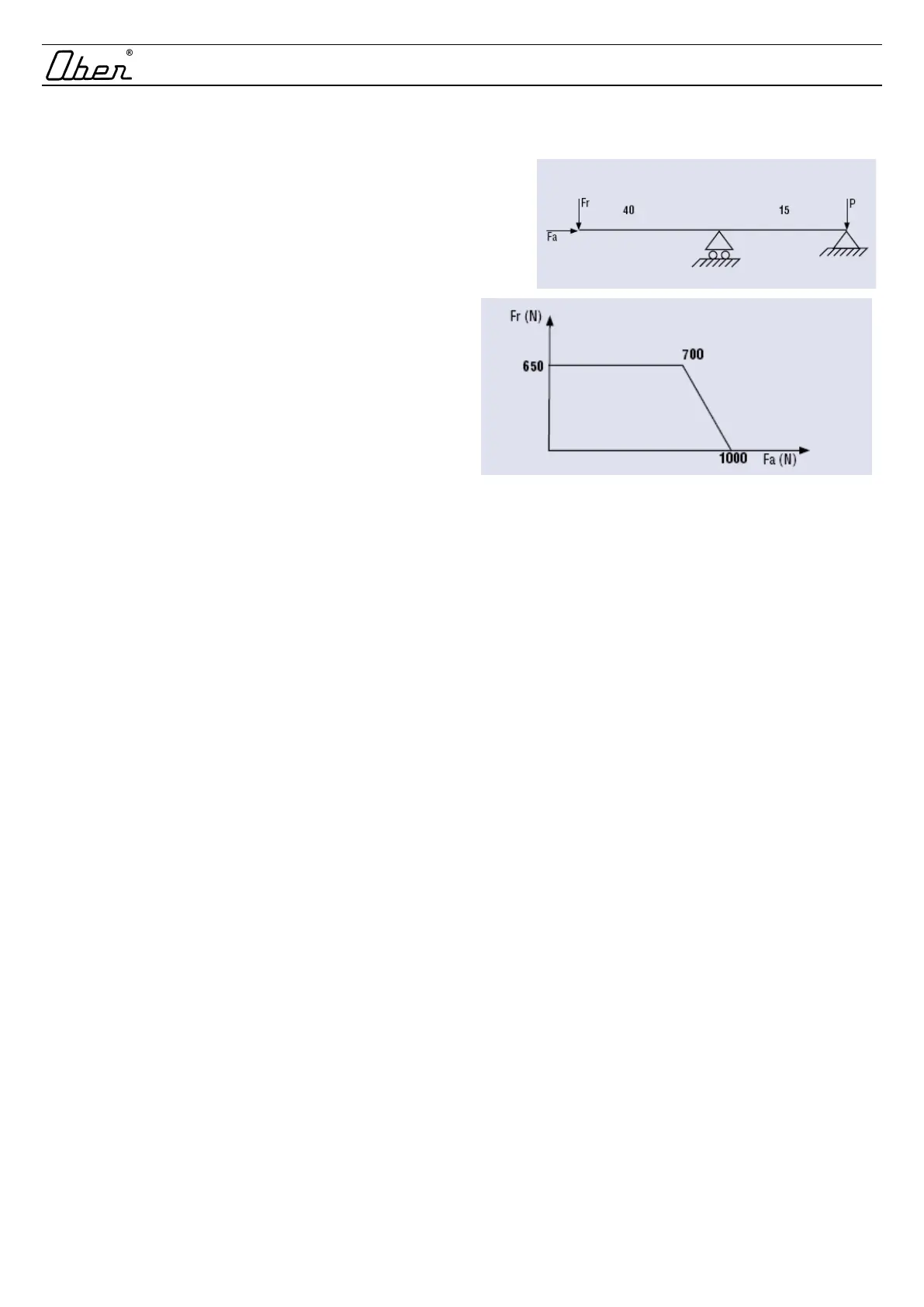

CALCUL DE LA CHARGE RADIALE ET AXIALE MAXIMALE, ADMISSIBLE POUR LE MOTEUR LFB(H)
Palier SKF 6001: C=5070 N, C
0
=2360 N.
Palier SKF 609: C=3710 N, C
0
=1660 N.
Avec les formules indiquées pour le dimensionnement des paliers, on
a :
L10=(C/P)
3
, où L10 = durée exprimée en millions de tours,
C = coeff. de charge dynamique,
P = charge dynamique équivalente
sur le palier.
En choisissant un nombre de cycles égal à 10 millions avant
lequel il ne doit pas y avoir de ruptures, on obtient :
10=(3710/P)
3
, d'où P=1722 N.
Pour finir: F
r
= 650 N
(effort radial maxi sans charge axiale)
En ce qui concerne l'effort axial maximum sans charge
radiale, on a :
F
a
= 1000 N
