Ober LFBHD - Turkish; Teknik Özellikler

18
TEKNİK ÖZELLİKLER
Tablo 1
Model
Kod
Devir
Tork
Güç
Hava
Ağırlık
Gürültü
Yüksüz
maks. güç
maks. güç
Statik
Tüketim
Lp
(dev/dak)
(dev/dak)
(Nm)
(Nm)
(W)
(Nl/dak.)
(Kg)
(dB(A))
LFBHD-LFBHS
8711181-8721181
28000
15000
0,11
0,23
190
480
0,5
78,0
LFB0D-LFB0S
8711182-8721182
6200
3300
0,51
1,05
190
480
0,5
78,0
LFB15D-LFB15S
8711180-8721180
4900
2600
0,64
1,33
190
480
0,5
78,0
LFB1D-LFB1S
8711183-8721183
3500
1900
0,9
1,9
190
480
0,5
78,0
LFB2D-LFB2S
8711184-8721184
1300
750
2,3
4,7
190
480
0,6
78,0
LFB3D-LFB3S
8711185-8721185
770
420
4,1
8,4
190
480
0,6
78,0
LFB4D-LFB4S
8711186-8721186
430
230
8,2
15
190
480
0,6
78,0
LFBHR
8731181
25000
14750
0,10
0,18
160
400
0,5
78,5
LFB0R
8731181
5600
3250
0,47
0,81
160
400
0,5
78,5
LFB15R
8731180
4500
2600
0,59
1,02
160
400
0,5
78,5
LFB1R
8731183
3200
1800
0,84
1,44
160
400
0,5
78,5
LFB2R
8731184
1200
700
2,1
3,6
160
400
0,6
78,5
LFB3R
8731185
670
410
3,8
6,5
160
400
0,6
78,5
LFB4R
8731186
400
235
6,7
11,5
160
400
0,6
78,5
Hava girişi 1/4 BSP DİŞLİ; iç tüp çapı min.. 6 mm.
Gürültü emisyon seviyeleri ISO/CD 15 744 kullanılarak belirlenmiştir
Bu veri, 6 bar hava besleme basıncı ve gösterilen tüketim seviyesine eşit ya da daha fazla bir hava akışı değerine göre
elde edilmiştir
ÖNEMLİ – Kullanma ve Bakım Kılavuzunda yer alan teknik veriler, LUB, LUB G ve TOF modelleri için de geçerlidir.
GÜRÜLTÜ
Gürültü seviyesi teknik özellikler tablosunda gösterilmiştir - gürültü seviyesinin 85 dB (A) değerini aştığı yerlerde, gürültü
gücü de ayrıca gösterilmiştir. Operatörün çalışma alanında gürültü seviyesi 85 dB (A) değerini aşan yerlerde mutlaka
kulak koruyucular takılmalıdır. Bu gürültü seviyesinin altında da kulak koruyucuları takmanızı öneririz.
Gürültü riski ve işitme kaybı, gürültü kaynağının kuvvetine ve gürültüye maruz kalma uzunluğuna bağlıdır. Gürültü riski,
aşağıdaki iki faktör dikkate alınarak, her durum için ayrı ayrı değerlendirilmelidir. İşitme kaybına karşı, yürürlükteki Sağlık
ve Güvenlik mevzuatına uygun önlemler alınmalıdır.

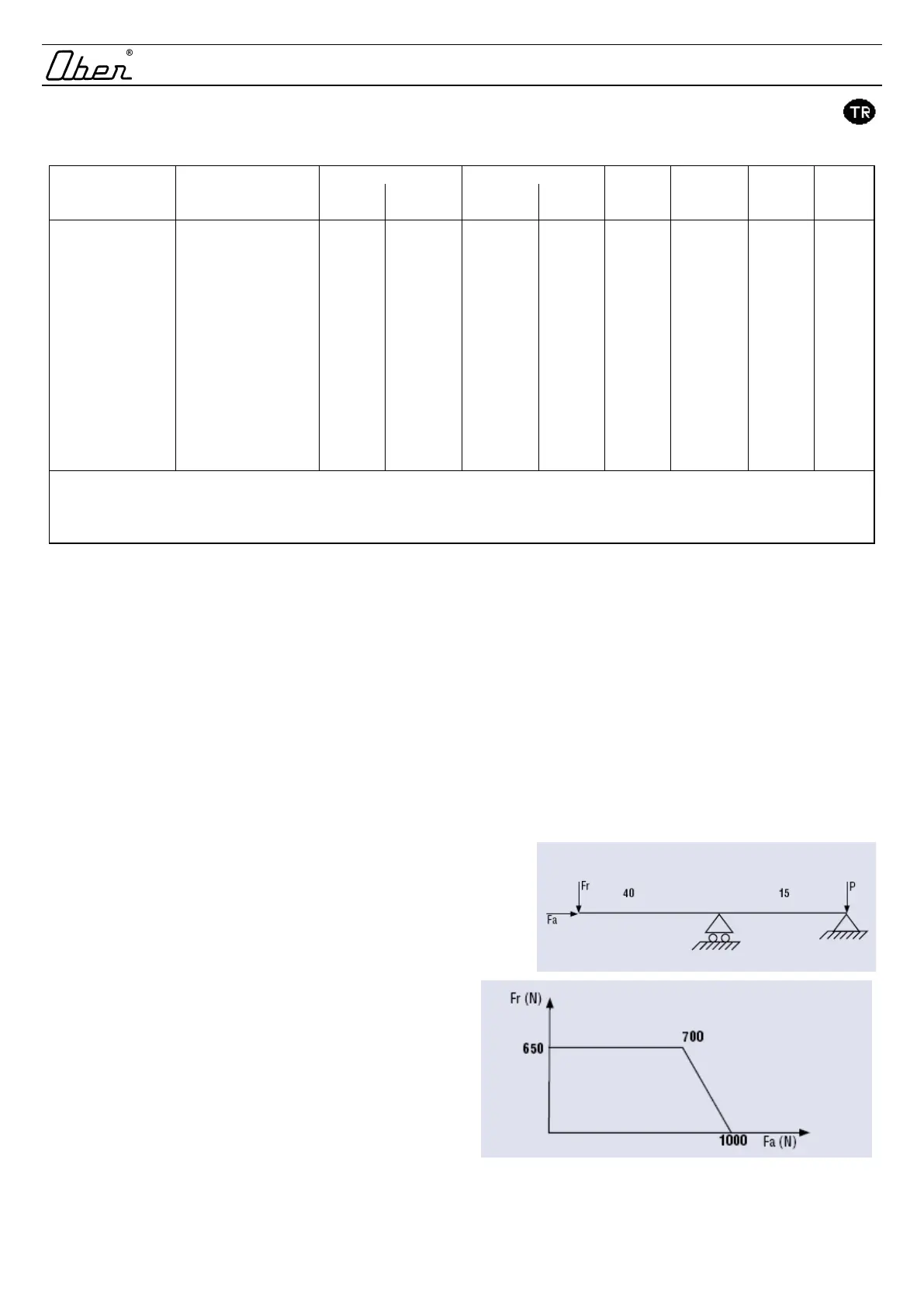

LFB(H) MOTORUNUN IZIN VERILEN MAKSIMUM RADYAL VE EKSENEL YÜKÜNÜN HESAPLANMASI.
Yatak 6001: C=5070 N, C
0
=2360 N.
Yatak 609: C=3710 N, C
0
=1660 N.
Yatak boyutlandırması formülü kullanıldığında elde edilen sonuç:
L10=(C/P)
3
, burada L10= milyonlarca rotasyon ile gösterilen süre
C = dinamik yük katsayısı
P = yatak üzerindeki eşdeğer dinamik yük.
Arıza öncesi döngü sayısı 10 milyon olarak alındığında, elde
edilen sonuç:
10=(3710/P)
3
, burada P=1722 N.
(eksenel yükün olmadığı durumda maksimum radyal kuvvet).
Sonuç: F
r
= 650 N
(eksenel yükün olmadığı durumda maksimum radyal kuvvet).
Radyal yükün olmadığı durumda maksimum eksenel kuvvet:
F
a
= 1000 N
