TECHNISCHE EIGENSCHAFTEN
Tabelle 1
Druckluftanschluss 1/4” GAS; Ø Schlauchdurchm. innen 6 mm.
Geräuschpegel gemessen nach ISO/CD 15 744
Die angegebenen Daten wurden mit einem Versorgungsdruck von 6 bar und einem Luftdurchsatz gleich oder höher
als der angegebene Verbrauch erzielt.
ACHTUNG - Die in der Betriebs- und Wartungsanleitung angegebenen technischen Daten gelten auch für die Modelle
LUB - LUB G und TOF.
LÄRMEMISSION
In der Tabelle "Technischen Eigenschaften" ist der Schalldruckpegel (bei Überschreiten von 85 dB(A) auch der
Schalleistungspegel) angegeben. Das Tragen eines Gehörschutzes ist vorgeschrieben, wenn der Schalldruckpegel am
Bedienerstand 85 dB(A) überschreitet, und wird bei Werten unterhalb dieser Grenze empfohlen.
Die Gefährdung durch Lärmbelastung hängt nicht allein von der Emissionsstärke an der Quelle ab, sondern auch von der
Dauer. Daher empfiehlt sich eine Beurteilung der über den Arbeitstag verteilten Belastung. In jedem Fall sind die im
jeweiligen Land geltenden Bestimmungen zum Schutz des Personals einzuhalten.

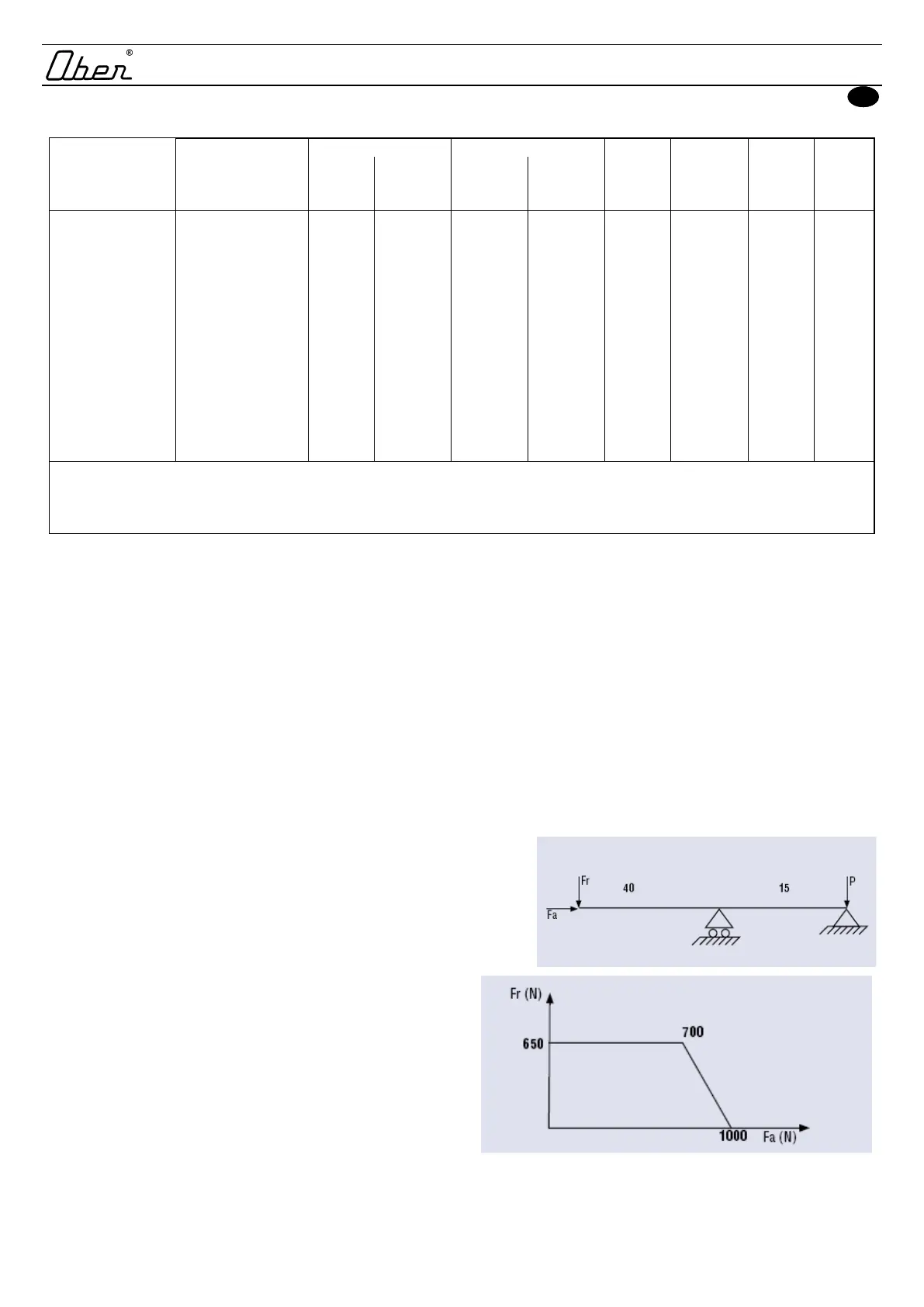

BERECHNUNG DER ZULÄSSIGEN MAX. RADIAL- UND AXIALLAST DES MOTORS LFB(H)
Lager SKF 6001: C=5070 N, C
0
=2360 N.
Lager SKF 609: C=3710 N, C
0
=1660 N.
Anhand der aufgeführten Formeln für die Dimensionierung der Lager
ergibt sich:
L10=(C/P)
3
, dabei ist L10 = Lebensdauer in Millionen Umdrehungen,
C = dynamische Tragzahl,
P = äquivalente dynamische Lagerbelastung.
Wird die Bruchlastspielzahl auf 10 Millionen angesetzt, ergibt
sich:
10=(3710/P)
3
, daher P=1722 N.
Schließlich: F
r
= 650 N
(max. Radialbelastung ohne Axiallast)
Was die maximale Axialbelastung ohne Radiallast angeht,
ergibt sich:
F
a
= 1000 N
