17
EspañolDeutsch Slovensky
MONTAJE MONTÁŽ
MONTAJE DEL CABEZAL DE HILOS DE NYLON
(Fig. 9A-B)
Introduzca la arandela superior (F). Ponga el
perno que bloquea el cabezal (L) en el orificio
correspondiente (Fig. 9A) o apretar el pulsante
apropriado (G, Fig. 9B) y atornille el cabezal (N) en
sentido antihorario ajustándolo con la sola fuerza
de las manos.
MONTAJE DE LA BARRA DE SEGURIDAD (Fig. 10)
Cuando se emplea el disco en vez del cabezal de hilos
de nylon, se debe montar la “barra de seguridad”. Para
ello coloque la barra (A) por debajo de la jación de la
empuñadura (C) mediante los tornillos (B). Vericar
che la “barra de seguridad” sea en el lado izquierdo de
la desbrozadora.
MONTAJE DE LA EMPUÑADURA (Fig. 11 A-B-C)
Monte la empuñadura en el eje de transmisión y jela
mediante los tornillos (A), las arandelas y las tuercas.
La posición de la empuñadura es regulable en función
de las exigencias del operador.
ATENCIÓN: Asegúrese que todos los
componentes se encuentren bien conectados y los
tornillos apretados.
MONTÁŽ HLAVICE Z NYLONOVÝCH VLÁKIEN
(Obr. 9A-B)
Nasaďte horný unášač (F). Vložte čap hlavice (L) do
príslušného otvoru (Obr. 9A) alebo stlačte príslušné
tlačidlo (G, Obr. 9B). Vyžíňaciu hlavu (N) dotiahnite
rukou proti smeru hodinových ručičiek.
MONTÁŽ BEZPEČNOSTNEJ OPIERKY (Obr. 10)
Ak používate namiesto hlavice z nylonových vlákien
kotúč, je potrebné namontovať “bezpečnostnú
opierku”. Upevnite opierku (A) pod úchytku rukoväte
(C) pomocou skrutiek (B), dávajte pritom pozor, aby
bola “bezpečnostná opierka” pripevnená na ľavej strane
krovinorezu.
MONTÁŽ RUKOVÄTE (Obr. 11A-B-C)
Nasaďte rukoväť na trubku a upevnite ju pomocou
skrutiek (A), podložiek a matíc. Poloha rukoväte je
nastaviteľná podľa požiadaviek obsluhy.
UPOZORNENIE: Ubezpečte sa, či sú všetky
súčasti krovinorezu správne namontované a skrutky
dobre utiahnuté.
MONTAGE DES NYLONFADENKOPFS (Abb. 9A-B)
Den oberen Flansch Fim vorgesehenen Nabensitz
einsetzen. Den Arretierungssti (L) in die vorgesehene
Bohrung (Abb. 9A) oder den Knopf drücken
(G, Abb. 9B) einsetzen und den Nylonfadenkopf (N)
nur von Hand entgegen Uhrzeigersinn festschrauben.
MONTAGE SCHUTZSTANGE (Abb. 10)
Bei Einsatz mit Schneidblatt anstelle des
Nylonfadenkopfes ist die “Schutzstange” zu montieren.
Schutzstange (A) unter der Griefestigung (C) durch
die Schrauben (B) befestigen. Versichern Sie Sich, daß
die “schutzstange” auf der Linkseite des Motorsense ist.

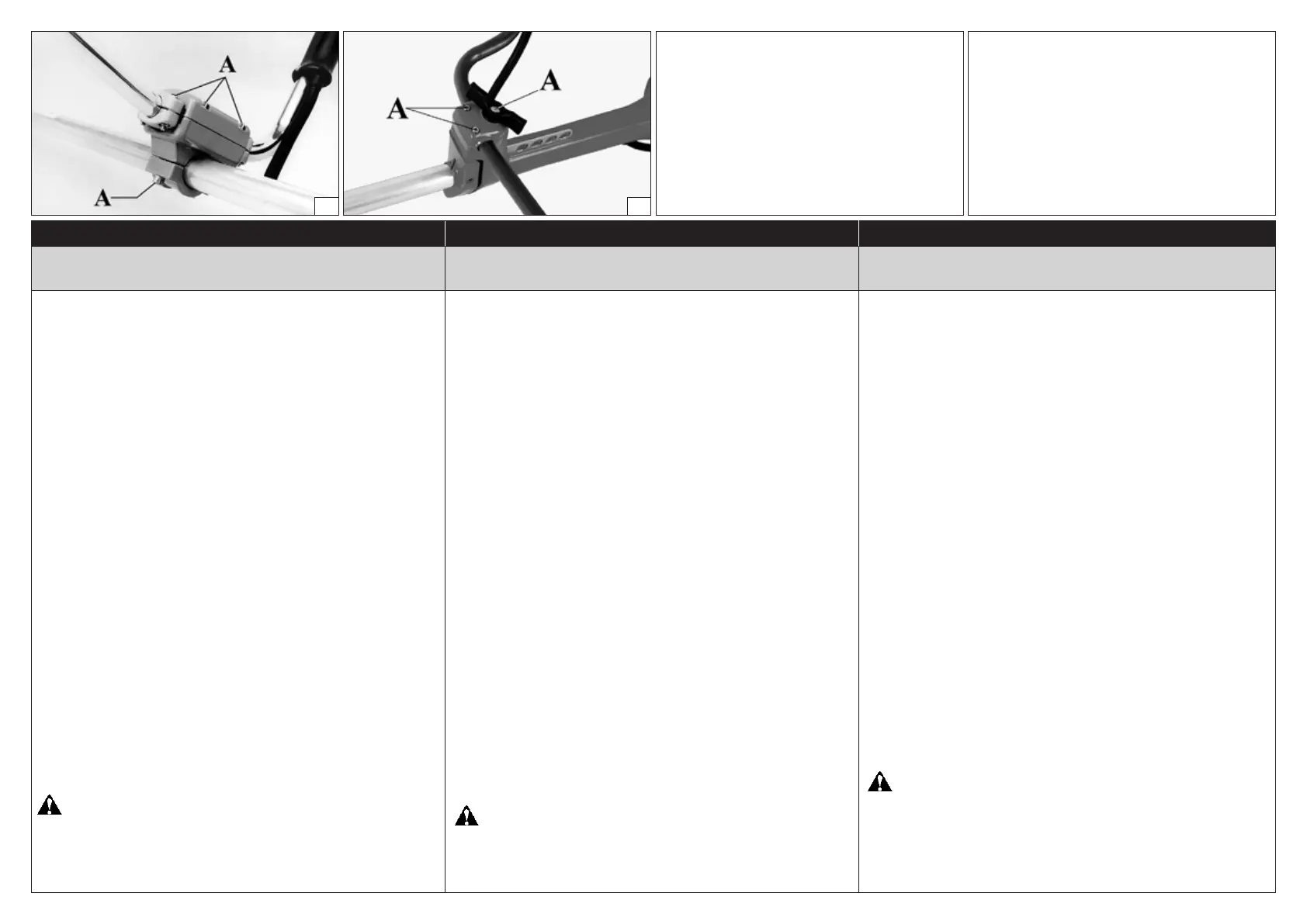

GRIFFMONTAGE (Abb. 11 A-B-C)
Den Gri auf den Scha montieren und mittels
Schrauben A, Unterlegscheiben und Muttern
gleichmässig und kreuzweise festschrauben. Die
Griposition ist entsprechend den Ansprüchen des
Bedieners verstellbar.
ACHTUNG: Beachten, daß alle Bauteile sauber
angeschlossen und die Schrauben festgezogen sind.
MONTAGE
11B 11C
