MONTAGE DES BAUSATZES DER BOOSTERPUMPE MONTAJE DEL KIT DE LA BOMBA BOOSTER MONTÁŽ SÚPRAVY ČERPADLA BOOSTER
Die Pumpe Booter garantiert eine konstante
Förderleistung, auch wenn das Strahlrohr nach oben
oder nach unten geneigt ist (Abb. 1).
Bausatz für Boosterpumpe Art.Nr. 365200273R
(OPTIONAL) (Abb.2):
1) Boosterpumpe
2) Kupplung
3) Verbindungsstück
4) 2 Rohre L=320 mm – 1 Rohr L=1.380 mm
5) 6 Rohrschellen
MONTAGE
- Das Verbindungsrohr zwischen Flüssigkeitstank
(Verbindungsstück aufschrauben) und
Flüssigkeitshahn ausbauen (Rohrschelle entfernen)
(Abb.3).
- Die Polsterung des Tragegestells entfernen.
- Die Kupplung in der sechseckigen Aufnahme des
Gitters montieren und anschließend die
Boosterpumpe einsetzen (Abb.4). Hinweis: Die
untere Aufnahme mit der Aushöhlung des Gitters
mit jener der Pumpe in Übereinstimmung bringen

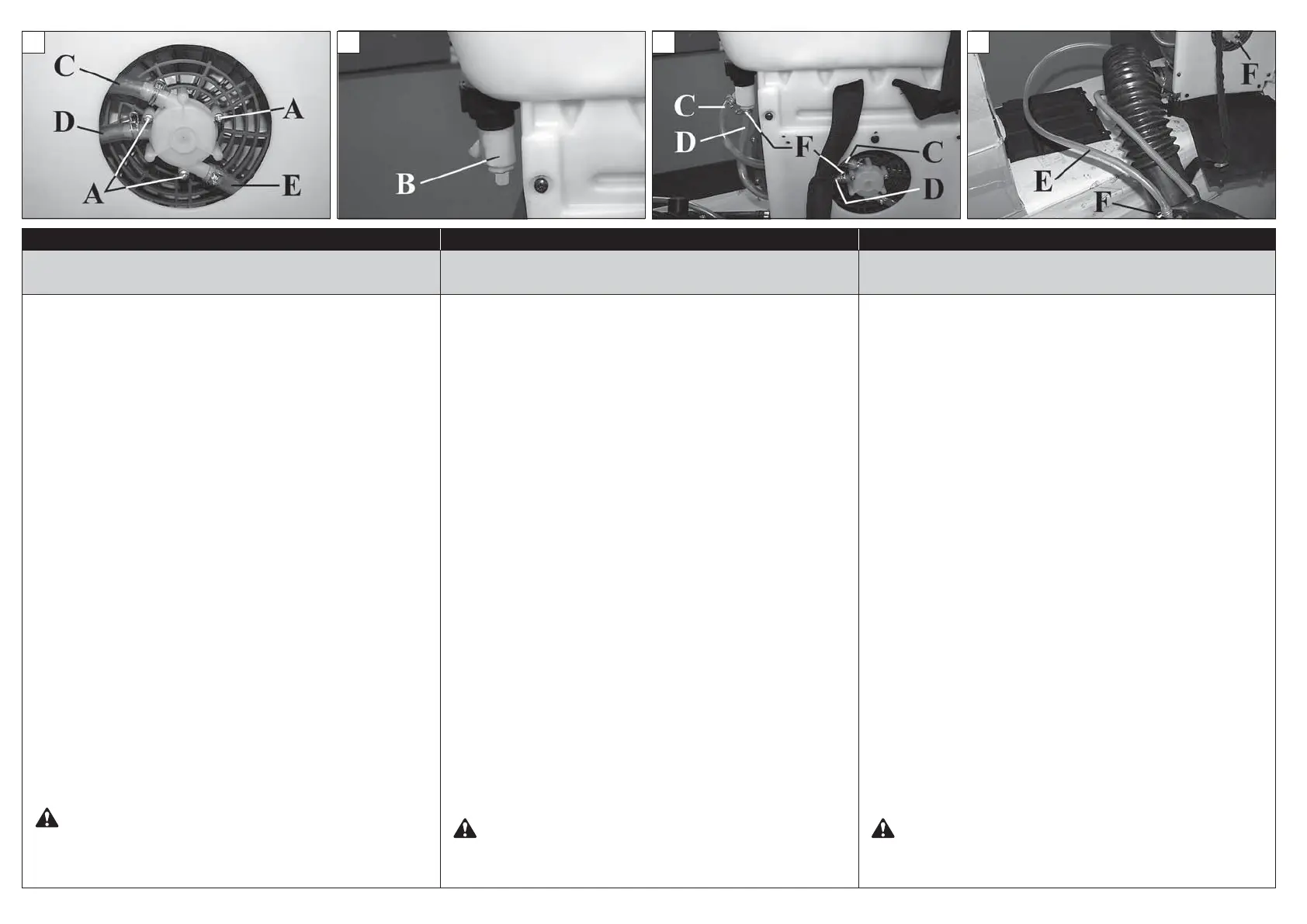

(Abb. 4). Die Pumpe mit den drei Schrauben
befestigen (A, Abb.5).
- Das Verbindungsstück (B, Abb.6) in seinem Sitz
festschrauben.
- Die 2 Rohre L=320 mm C und D wie auf Abb.5-7
dargestellt mit den Rohrschellen F verbinden.
- Das Rohr L=1.380 mm E wie auf Abb.5-8 dargestellt
mit den Rohrschellen F verbinden.
ACHTUNG! – Die Pumpe Booster nicht für die
Verteilung pulverförmiger Produkte benutzen.
Sie könnte dadurch ernsthaft beschädigt
werden.
La bomba booster garantiza un caudal constante,
independientemente de que el tubo de salida esté
hacia arriba o hacia abajo (Fig. 1).
Kit para bomba booster cód. 365200273R (OPCIONAL)
(Fig.2):
1) Bomba booster
2) Junta
3) Empalme
4) 2 tubos L=320 mm – 1 tubo L=1.380 mm
5) 6 abrazaderas
MONTAJE
- Desmontar el tubo que conecta el depósito de
líquidos (desenroscar el empalme) al grifo (quitar la
abrazadera) (Fig.3).
- Quitar el cojín de la mochila.
- Montar la junta en el alojamiento hexagonal de la
rejilla y montar la bomba booster (Fig.4). NOTA:
hacer coincidir el alojamiento inferior ranurado de la
rejilla con el de la bomba (Fig. 4). Fijar la bomba con
los tres tornillos (A, Fig.5).
- Enroscar el empalme (B, Fig.6) en su alojamiento.
- Conectar los 2 tubos L=320 mm C y D como se indica
en la Fig.5-7 con las abrazaderas F.
- Conectar el tubo L=1.380 mm E como se indica en la
Fig.5-8 con las abrazaderas F.
ATENCIÓN - No utilice la bomba booster para
aplicar productos en polvo. Podría dañarse
seriamente.
Čerpadlo booster zaručuje stály prietok, aj keď je
striekacia hadica naklonená smerom hore alebo
smerom dolu (Obr.1).
Súprava pre čerpadlo booster kód 365200273R
(DOPLNKOVÁ) (Obr.2):
1) Čerpadlo booster
2) Prípoj
3) Spojka
4) 2 rúrky L=320 mm – 1 rúrka L=1.380 mm
5) 6 svoriek
MONTÁŽ
- Odmontujte rúrku, ktorá spája nádržku na kvapaliny
(odskrutkujte spojku) a kvapalinový kohútik
(odstráňte svorku) (obr.3).
- Odstráňte vankúšik vreca.
- Namontujte prípoj do hexagonálneho sedla na
mriežke a potom vsuňte čerpadlo booster (obr.4).
Pozn: dávajte pozor, aby sa prekrýval spodok sedla
na mriežke so sedlom na čerpadle (obr. 4). Čerpadlo
upevnite troma skrutkami (A, obr.5).
- Zaskrutkujte spojku (B, obr.6) na miesto.
- Spojte 2 rúrky L=320 mm C a D podľa obr. 5-7
svorkami F.
- Spojte rúrku L=1.380 mm E ako je uvedené na
obr. 5-8 svorkami F.
POZOR! - Čerpadlo booster nepoužívajte na
rozprašovanie práškových prípravkov. Mohlo
by sa vážne poškodiť.
