MASSE (Abb. 1)

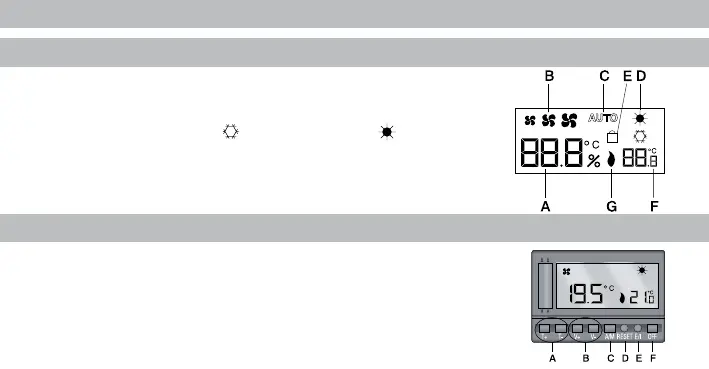

LEGENDE LCD-DISPLAY-ANZEIGE (Abb. 6)
LEGENDE REGLER-KONTROLLTASTEN (Abb. 7)
A. Anzeige der Umgebungstemperatur
B. Anzeige Lüftergeschwindigkeit
C. Automatikbetrieb Lüftergeschwindigkeit aktiviert
D. Sommer- (Klimatisierung) (
) oder Winterbetrieb ( )
E. Anzeige Tastensperre aktiv
F. Anzeige der eingestellten Temperatur
G. Anlage in Betrieb (fest) oder blockiert durch Auslösung
Minimalthermostat (blinkt)
A. Tasten für die Temperaturanzeige (T+/T-)
B. Tasten für die Einstellung der Lüftergeschwindigkeit (V+/V-)
C. Einstellungstaste automatischer Lüfterbetrieb (A/M)
D. RESET-Taste, um das Gerät neu zu starten (RESET)
E. Einstellungstaste Sommer/Winterbetrieb (E/I)
F. Ausschaltungstaste (OFF)
230V~/50Hz (+10% -15%)
3VA
5°C÷35°C
0,1°C
0÷40°C (Auflösung 0,1°C)
EINSTELLBAR (0.5K Werkseinstellung)
NTC 100K @25°C ±1%
NTC 2K @25°C mit doppelter Isolierung
4 Relais (3 Motorgeschwindigkeiten + 1 Elektroventile)
3(1A) – 250Vac
IP 20 (bei installiertem Produkt)
2
A
1K/15min.
50°C
20% .. 80% RH (nicht kondensierend)
0÷60°C
SOMMER/WINTER (Heizung/Klimatisierung)
in Standard-Einbaugehäuse 3 Module (DIN503)
