49
E

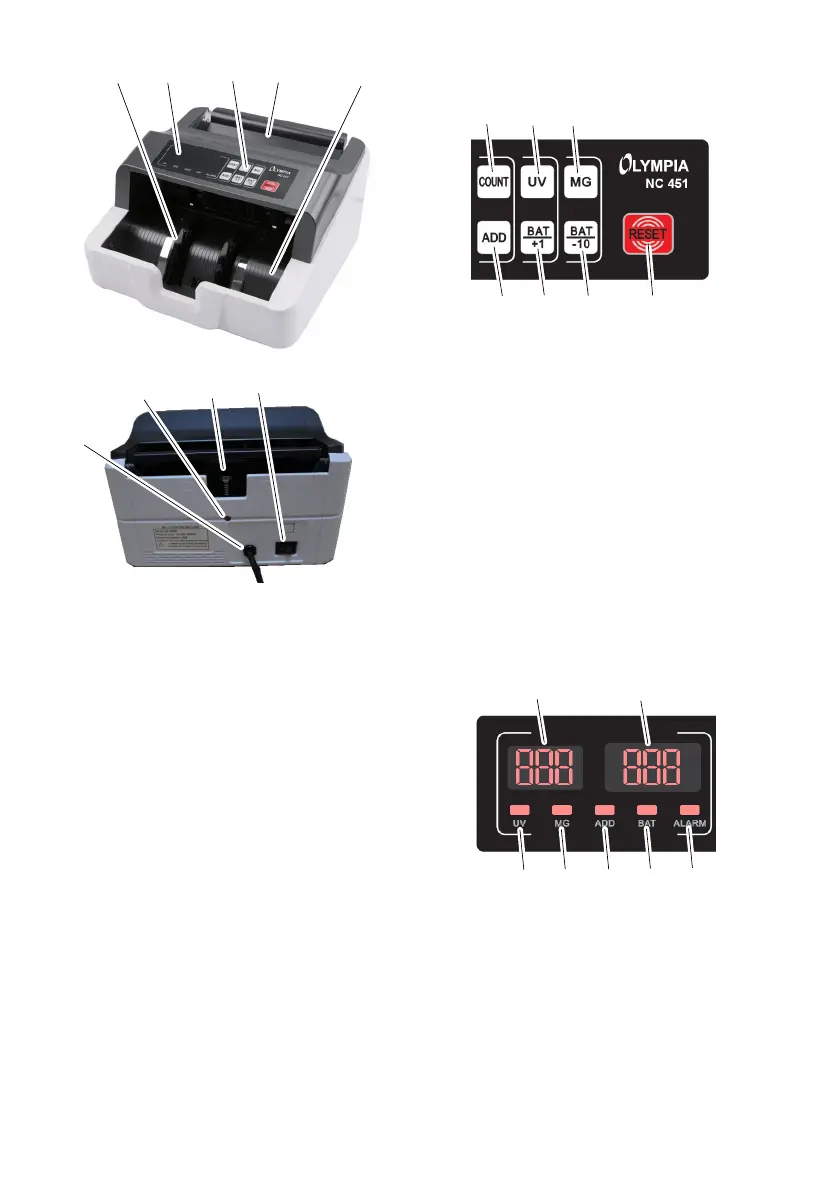

Elementos de mando
23
4
1
5
7
8
6
9
1 Rueda separadora
2 Pantalla (indicación izquierda y derecha)
3 Teclado
4 Bandeja de entrada
5 Bandeja de salida
6 NC 451 Clavija de alimentación
NC 452 Conexión eléctrica para la fuente de
alimentación externa (sin mostrar)
7 Tornillo de seguridad
8 Tornillo de ajuste
9 Interruptor de encendido/apagado
Teclado
La figura muestra el teclado [3] de la contadora de
billetes.
10
11 12
13
14
1516
10 COUNT = Recuento sin activar/desactivar los sen
sores
11 UV = Activar/desactivar la comprobación de luz
ultravioleta
12 MG = Activar/desactivar la comprobación
magnética
13 RESET = Borrar el resultado actual
14 BAT -10 = Función para hacer fajos (reducir la
cantidad en 10)
15 BAT +1 = Función para hacer fajos (aumentar la
cantidad en 1)
16 ADD = Activar/desactivar la función de sumar
Pantalla
La figura muestra la pantalla [2] durante el
autodiagnóstico.
17
18
19
20
2122
23
17 Resultado del recuento anterior o cantidad pre
configurada para los fajos de billetes
18 Cantidad de billetes
19 ALARM = Fallo detectado
20 BAT = Hacer fajos activado
21 ADD = Sumar activado
22 MG = Sensor magnético activado
23 UV = Sensor de luz ultravioleta activado
