Olympus CelonLab ENT - Page 107

Brugsanvisning DA CelonLab ENT
W7098046 107

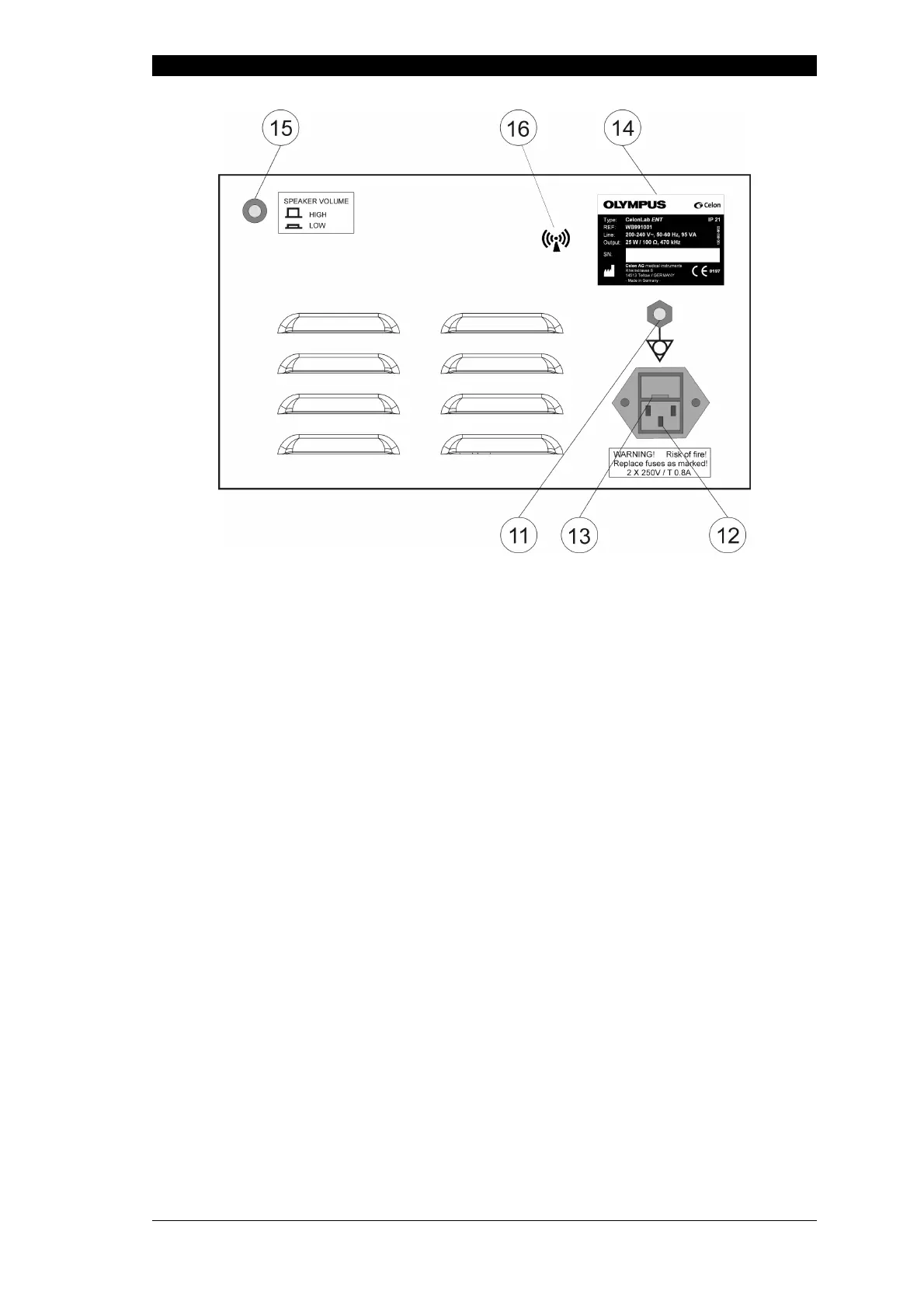

Fig. 2.2: Bagsiden på RFITT-effektstyringsapparatet CelonLab ENT
1 Lysnetkontakt: Lysnetkontakten bruges til at tænde og slukke apparatet.
Effektstyringsapparatets tændte tilstand signaleres ved at lysnetkontakten
lyser grønt. Af sikkerhedsmæssige årsager er apparatet først driftsklart ca.
10 sekunder efter at det er tændt. Efter tændingen står effektindstillingen
altid på den minimale værdi 1.
2 Tilslutningsstik til RFITT-koagulationselektroder: Alle kompatible
bipolære koagulationselektroder kan tilsluttes ved dette stik.
3 Tilslutningsstik til fodkontakt: Ved dette stik kan fodkontakten
CelonFoot Switch tilsluttes. Ved tryk på fodkontakten aktiveres effekt-
afgivelsen. Uden tilslutning af en fodkontakt, kan generatoren ikke tages i
brug.
4 Signallampe "effektafgivelse": Hvis styreapparatet aktiveres med
fodkontakten og kan der afgives effekt ved udgangen, signaleres dette ved,
at denne blå lampe lyser.
5 Signallampe "for lav modstand": Når denne røde lampe lyser,
signaleres i forbindelse med et akustisk signal (afbrudt tone), at
modstanden er mindre end 30 Ohm. Mulig årsag: Kortslutning i elektrode
eller kabel. Af sikkerhedsgrunde kobles effektafgivelsen automatisk fra.
6 Effektvisning: Dette tocifrede LED-display viser den valgte effektindstilling
(værdier mellem 1 og 25). Den viste værdi svarer ikke nødvendigvis til den
afgivne effekt i Watt på grund af effektens afhængighed af
vævsmodstanden.
7 Taste til forøgelse af effektindstillingen: Med et tryk på denne taste
forøges effektindstillingen med 1.
8 Taste til reduktion af effektindstillingen: Med et tryk på denne taste
formindskes effektindstillingen med 1.
