Manual de instruções
PT CelonLab
ENT
W7098046
63

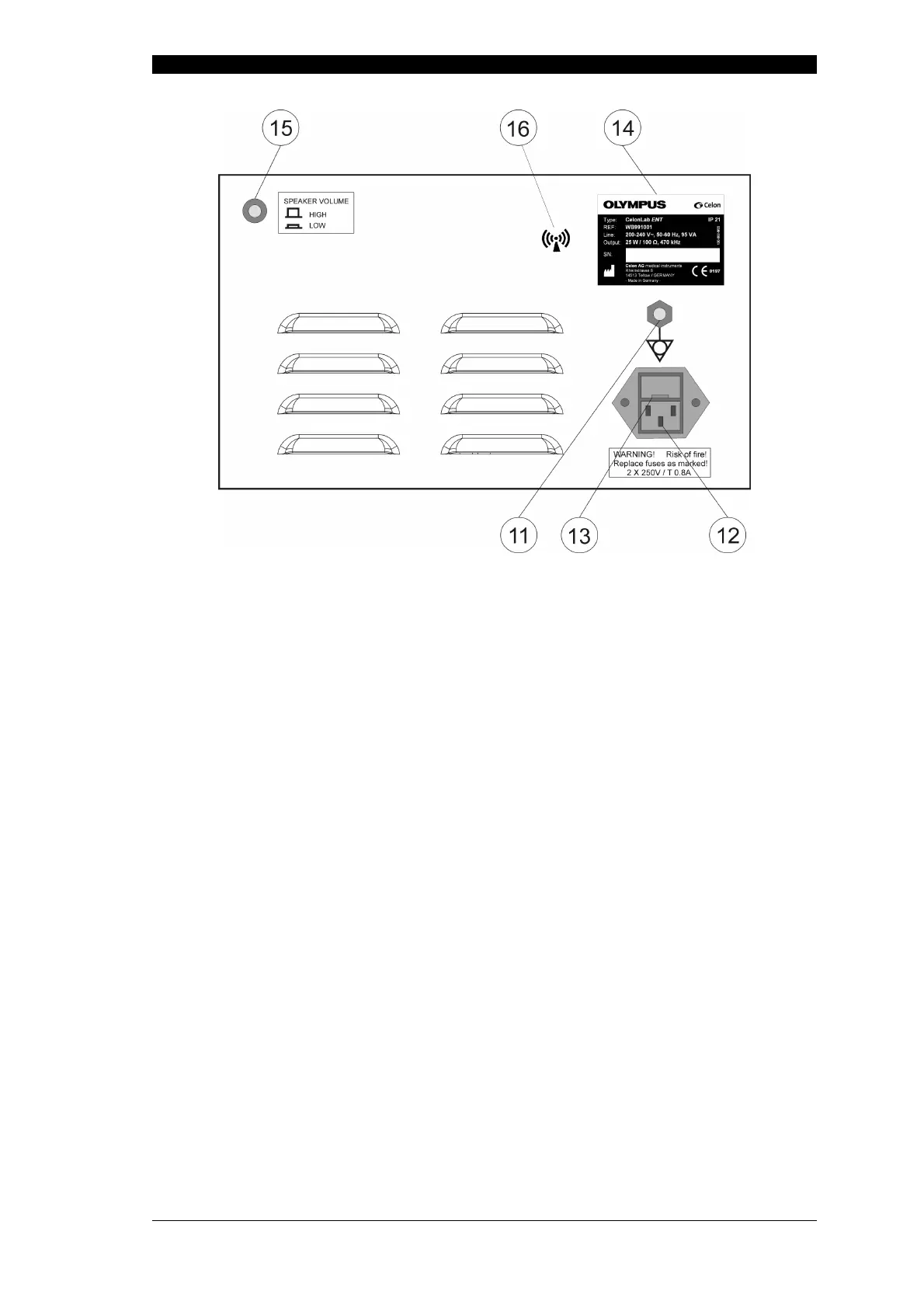

Fig. 2.2: Parte de trás da unidade de comando da potência RFITT CelonLab
ENT
1 Interruptor de rede: O interruptor de rede serve para ligar e desligar o
aparelho. Quando a unidade de comando da potência se encontra ligada,
esse estado é assinalado por uma luz verde no interruptor de rede. Por
razões de segurança, o aparelho só está operacional aprox. 10 segundos
depois de ser ligado. Depois de ligar, o ajuste de potência encontra-se
sempre no valor mínimo de 1.
2 Tomadas para eléctrodos de coagulação RFITT: Todos os eléctrodos
de coagulação bipolares compatíveis podem ser ligados a esta tomada.
3 Tomada para o interruptor de pedal: O interruptor de pedal
CelonFoot
Switch
pode ser ligado a esta tomada. Carregando no interruptor
de pedal, activa-se o débito de potência. Se não se ligar um interruptor de
pedal, não se consegue pôr o gerador a funcionar.
4 Luz de sinalização “débito de potência”: Esta lâmpada azul acende-se
quando se activa o interruptor de pedal da unidade de comando, passando
a ser possível debitar potência à saída.
5 Luz de sinalização “resistência muito baixa”: Quando esta lâmpada
vermelha se acende e se ouve um sinal acústico (som intermitente), isso
significa que a resistência é inferior a 30 Ohm. Causa possível: Curto-
circuito no eléctrodo ou no cabo. Por razões de segurança, o débito de
potência desliga-se automaticamente.
6 Indicação de potência: Este mostrador de dois LED's indica a potência
actualmente regulada (valores entre 1 e 25). O valor indicado não
corresponde necessariamente à potência debitada em Watt, dado que ela
depende da resistência dos tecidos.
7 Tecla para aumentar a regulação de potência: Premindo esta tecla,
aumenta-se o nível de potência em 1.
